کالبدشکافی گلکسی نوت FE (Fan Edition): راز مهار آتش در تولد دوباره نوت ۷

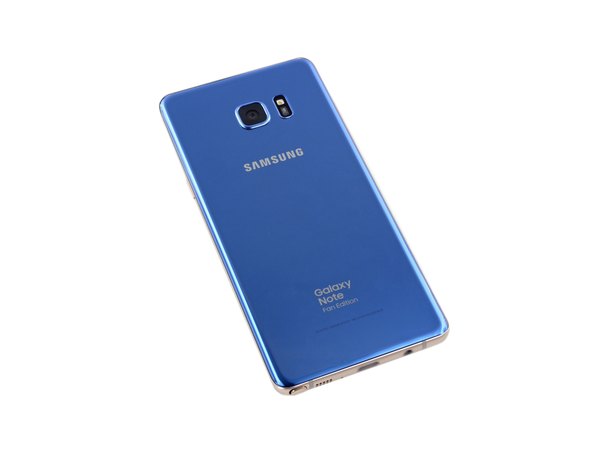

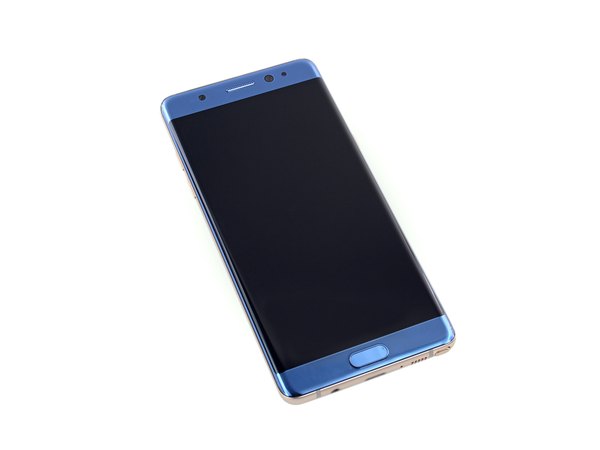

مشخصات سخت‌افزاری این گوشی احتمالا خیلی برات آشناست، چون تقریبا همون نوت 7 دوست‌داشتنیه:

← نمایشگر 5.7 اینچی Super AMOLED با لبه‌های خمیده، رزولوشن 1440 در 2560 (تراکم 518 پیکسل در اینچ) و محافظ گوریلا گلس 5

← پردازنده هشت هسته‌ای Exynos 8890 به همراه 4 گیگابایت رم و پردازنده گرافیکی Mali-T880 MP12

← دوربین اصلی 12 مگاپیکسلی با دیافراگم ƒ/1.7، لرزشگیر اپتیکال (OIS) و فوکوس خودکار Dual Pixel با قابلیت فیلم‌برداری 4 کیلواهم؛ و دوربین سلفی 5 مگاپیکسلی

← 64 گیگابایت حافظه داخلی با قابلیت ارتقا تا 256 گیگابایت از طریق درگاه MicroSD

اسکنر عنبیه چشم (Iris scanner) و حسگر اثر انگشت

قلم جذاب S Pen، پورت تایپ سی و البته جک 3.5 میلی‌متری هدفون

← گواهینامه IP68 برای مقاومت در برابر آب و گردوغبار

باید به سامسونگ آفرین گفت که به جای نابود کردن کامل پروژه‌ای به این خوبی، به بخش قابل توجهی از این گوشی‌های نوت 7 یه زندگی دوباره داد تا این طراحی مهندسی بی‌نظیر حیف نشه.

طبق گزارش‌ها، حدود 400 هزار دستگاه از نسخه Fan Edition تولید شده. با اینکه این رقم در برابر اون 4 میلیون گوشی فراخوان‌شده خیلی کمه، اما بازم غنیمته و دیدنش حس خوبی داره.

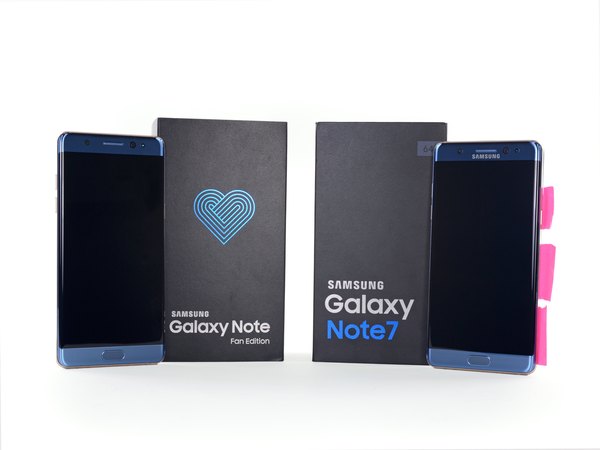

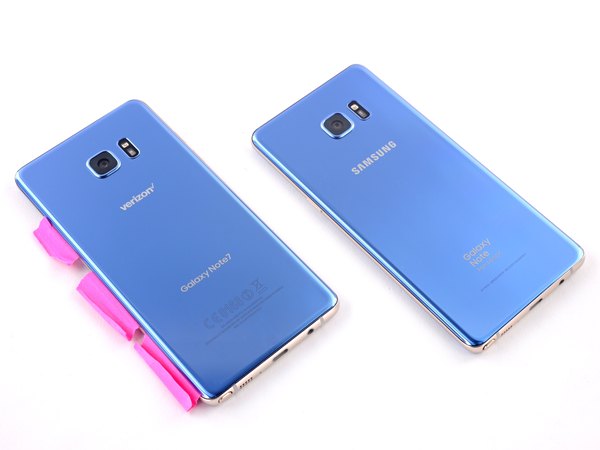

ما یه نوت 7 قدیمی رو از تو قفسه‌ها بیرون آوردیم تا یه مقایسه سریع با این مدل جدید داشته باشیم. جالبه بدونی حتی برچسب‌های کوچیکی که دفعه قبل موقع باز کردن روی قطعات نوت 7 زده بودیم، هنوز همونجا هستن! این مقایسه بهمون کمک می‌کنه دقیقا بفهمیم چه چیزی تو برد و ساختار داخلی تغییر کرده.

بعد از کلی کلنجار رفتن و حرارت دادن برای جدا کردن اون قاب شیشه‌ای سرسخت (که دقیقا به همون سختی باز کردن نسخه قبلی بود)، بالاخره به سخت‌افزار بازسازی‌شده این گوشی می‌رسیم.

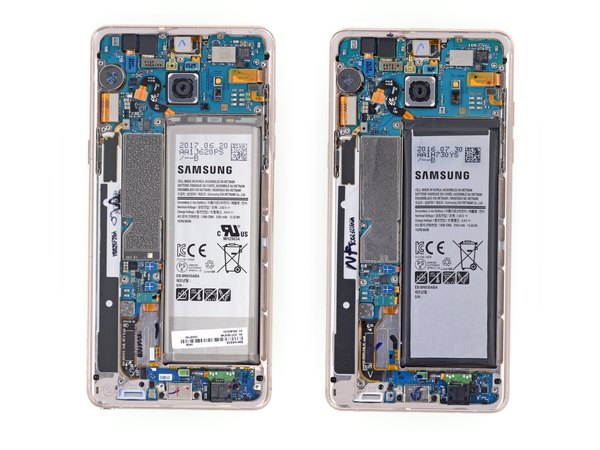

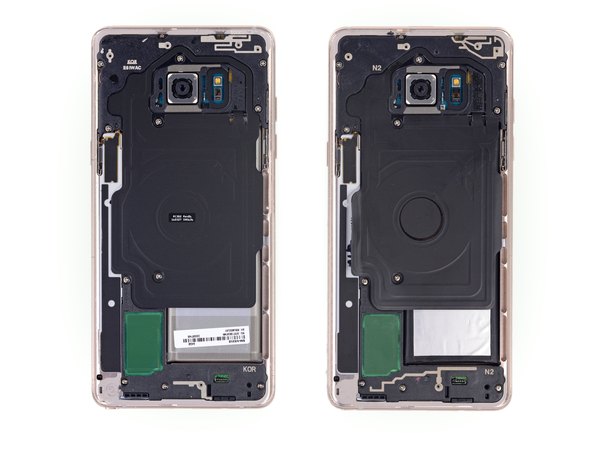

تو نگاه اول به نظر می‌رسه هیچ چیزی تغییر نکرده و همه‌چیز سر جای خودشه. اما وقتی با دقت بیشتری نگاه می‌کنیم، متوجه یه تفاوت خیلی ظریف تو مسیرهای روی آنتن می‌شیم.

با توجه به کلمه KOR که روی قطعات این مدل حک شده (چون گوشی مخصوص بازار کره جنوبیه)، حدس می‌زنیم این تغییر تو مدار آنتن به خاطر سازگاری بهتر با شبکه‌های مخابراتی کره باشه.

با برداشتن مجموعه آنتن از روی برد، بالاخره راه برای دیدن مهم‌ترین تغییر این گوشی، یعنی باتری، باز می‌شه...

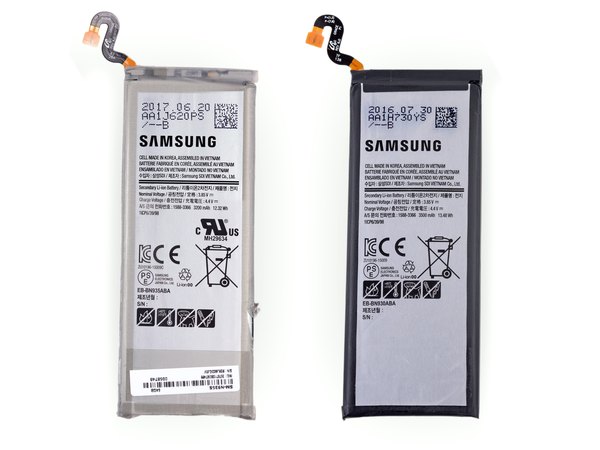

اینم از باتری جدید و بی‌خطر! تاریخ تولید روی این باتری نشون میده که کاملا جدیده و برای همین نسخه بازطراحی شده. همون‌طور که انتظار می‌رفت، ظرفیت باتری کم شده. باتری نوت FE حدود 12.32 وات‌ساعت ظرفیت داره، در حالی که نوت 7 یه باتری غول‌پیکر 13.48 وات‌ساعتی داشت.

البته این ظرفیت هنوز هم نسبت به رقبای خودش عالیه، و به نظر می‌رسه همین کاهش 9 درصدی کافی بوده تا فضای خالی کافی داخل شاسی ایجاد بشه و گوشی رو کاملا امن کنه.

برای اونایی که عاشق اعداد و ارقام هستن: باتری جدید با وزن 45.4 گرم، دقیقا 2.3 گرم سبک‌تر شده. ابعادش هم 37.4 در 97.2 در 5.0 میلی‌متره (در برابر 37.9 در 97.8 در 4.9 میلی‌متر نوت 7). یعنی تو طول و عرض یه مقدار جمع‌وجورتر شده تا موقع داغ شدن، جای کافی برای انبساط داشته باشه.

البته نباید این نکته رو فراموش کنیم که اگه سامسونگ از همون اول طراحی گوشی رو طوری می‌زد که باتری به راحتی قابل تعویض باشه (مثل گوشی‌های قدیمی‌ترش)، اون بحران بزرگ فراخوان نوت 7 می‌تونست خیلی راحت‌تر و کم‌هزینه‌تر مدیریت بشه.

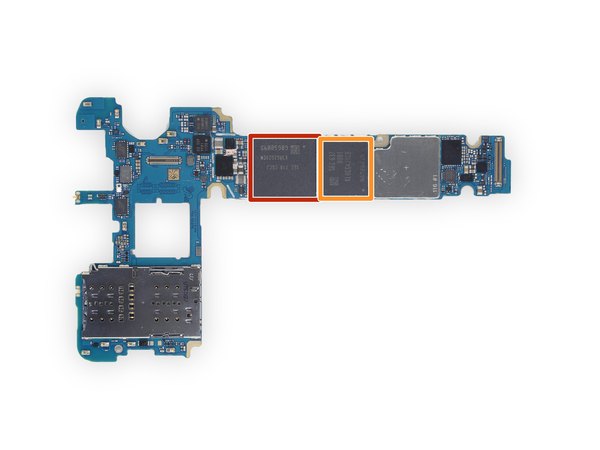

یه سری شایعات بود که می‌گفت سامسونگ تو این نسخه بازسازی‌شده از پردازنده اسنپدراگون 821 استفاده کرده. برای اینکه مطمئن بشیم، شیلدهای فلزی روی مادربرد رو برداشتیم تا پردازنده رو زیر ذره‌بین ببریم:

← حافظه رم 4 گیگابایتی LPDDR4 سامسونگ که دقیقا روی پردازنده هشت هسته‌ای Exynos 8890 سوار شده (طراحی PoP).

روی خود آیسی رم نوشته‌ای که مدل دقیق پردازنده زیرش رو مشخص کنه وجود نداره، اما روی جعبه گوشی کلمه "هشت هسته‌ای" درج شده. از اونجایی که پردازنده‌های اسنپدراگون 820 و 821 چهار هسته‌ای هستن، با قطعیت می‌شه گفت که پردازنده تغییری نکرده و همون اگزینوس قبلیه.

← حافظه داخلی 64 گیگابایتی UFS 2.0 ساخت سامسونگ.

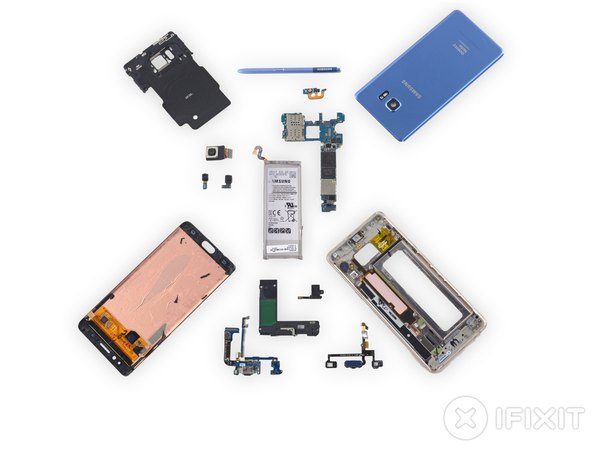

به جز باتری و یه سری تغییرات جزئی تو مدار آنتن، نسخه Fan Edition تقریبا تمام ویژگی‌های دیگه‌اش رو مستقیما از نوت 7 به ارث برده؛ حتی میزان سختی تو تعمیراتش رو.

بررسی این دستگاه نشون داد که وقتی طراحی اولیه فوق‌العاده باشه، فقط با اصلاح یه اشتباه محاسباتی تو ابعاد باتری، می‌شه یه پرچمدار عالی رو دوباره به میدون برگردوند.

کالبدشکافی چنین دستگاهی بهمون یاد می‌ده که چطور یه تغییر میلی‌متری تو طراحی باتری، می‌تونه تفاوت بین یه فاجعه و یه گوشی شاهکار رو رقم بزنه.

قطعات دیگه این گوشی از جمله دوربین‌ها، سنسور عنبیه و پورت‌ها همون ماژول‌های باکیفیتی هستن که تو نسخه قبلی دیده بودیم و همچنان عملکرد بی‌نقصی دارن.

امتیاز تعمیرپذیری گلکسی نوت FE (Fan Edition): '''4 از 10''' (امتیاز 10 یعنی راحت‌ترین حالت برای تعمیر).

← بسیاری از قطعات داخلی ماژولار هستن و می‌شه اون‌ها رو به‌صورت مستقل و بدون نیاز به تعویض کل برد عوض کرد.

← مسیردهی کابل‌ها خیلی خوب طراحی شده؛ این یعنی برای بیرون آوردن برد پورت شارژ، نیازی نیست کل مجموعه صفحه نمایش رو باز کنی.

← باتری رو می‌شه بدون بیرون آوردن مادربرد تعویض کرد، اما استفاده از چسب‌های فوق‌العاده قوی تو زیر باتری و دور قاب پشتی، این کار رو به شدت سخت و زمان‌بر کرده.

← استفاده از شیشه در جلو و پشت دستگاه، خطر شکستگی موقع ضربه یا تعمیر رو دو برابر کرده و باز کردن قاب پشتی نیاز به حرارت زیاد و دقت بالایی داره.

← به دلیل خمیده بودن لبه‌های صفحه نمایش، جدا کردن شیشه رویی بدون آسیب زدن به خود پنل ال‌سی‌دی تقریبا غیرممکنه. پروژه بررسی سخت‌افزار نوت FE هم تو آیسی‌مدار به پایان رسید. دیدن اینکه چطور یه تغییر کوچیک تو ابعاد و ظرفیت باتری می‌تونه تفاوت بین یه گوشی خطرناک و یه پرچمدار بی‌نقص رو رقم بزنه، همیشه برامون هیجان‌انگیزه. اگه از این کالبدشکافی لذت بردی، حتما اپلیکیشن آیسی‌مدار رو به دوستات معرفی کن تا اون‌ها هم با دنیای جذاب مهندسی و تعمیرات موبایل آشنا بشن. دمت گرم که تا آخر همراهمون بودی!
