کالبدشکافی مادربرد گلکسی S25 اولترا: مهندسی اسنپدراگون 8 الیت و قطعات مخابراتی

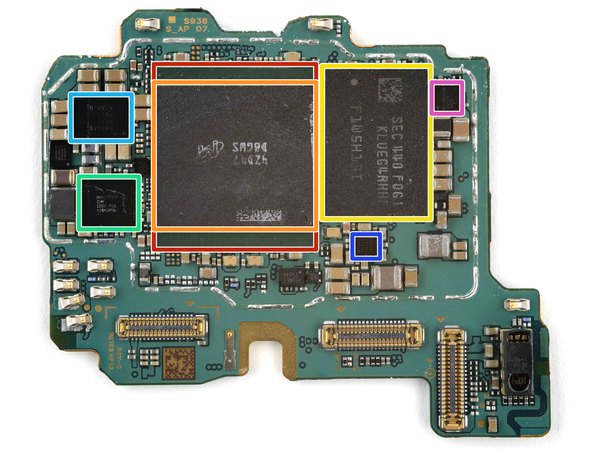

← پردازنده هشت هسته‌ای Qualcomm Snapdragon 8 Elite که مغز متفکر و قلب تپنده این گوشیه و تمام پردازش‌های سنگین و محاسبات هوش مصنوعی رو به دوش می‌کشه.

← حافظه رم 12 گیگابایتی از نوع LPDDR5X ساخت شرکت Micron با شناسه MT62F1536M64D8ZA-023 WT:D که سرعت فوق‌العاده‌ای برای اجرای همزمان برنامه‌ها و بازی‌ها فراهم می‌کنه.

← حافظه داخلی 256 گیگابایتی UFS 4.0 از نوع NAND flash که خود سامسونگ تولیدش کرده و مدلش KLUEG4RHHF-F0G1 هست؛ این یعنی بالاترین سرعت خواندن و نوشتن اطلاعات.

← تراشه شارژر باتری‌های لیتیوم-یون تک‌سلولی با پشتیبانی از پورت USB-C و جریان 3.15 آمپر، ساخت شرکت Analog Devices با مدل MAX77751.

آیسی شارژر باتری از نوع خازن سوئیچ‌شونده (Switched Capacitor) که محصول شرکت Silicon Mitus با مدل SM5443 هست و به بهینه‌سازی و کاهش حرارت موقع شارژ کمک می‌کنه.

تراشه اختصاصی سامسونگ با شماره مدل S2MPBA3 که وظیفه مدیریت تغذیه (PMIC) و پخش دقیق ولتاژ تو مدار رو بر عهده داره.

← تقویت‌کننده صوتی (آمپلی‌فایر) ساخت شرکت Texas Instruments که کیفیت و بلندی صدای اسپیکرهای گوشی رو تضمین می‌کنه.

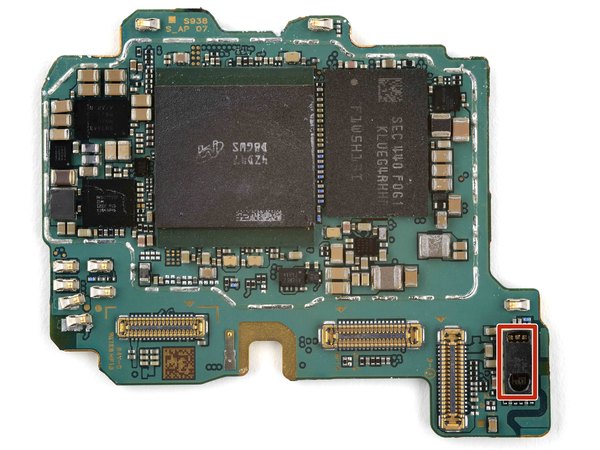

← سنسوری که به‌احتمال خیلی زیاد حسگر مجاورت و تشخیص نور محیط از برند AMS-Osram هست و برای تنظیم هوشمند روشنایی صفحه و خاموش‌شدن نمایشگر موقع تماس استفاده می‌شه.

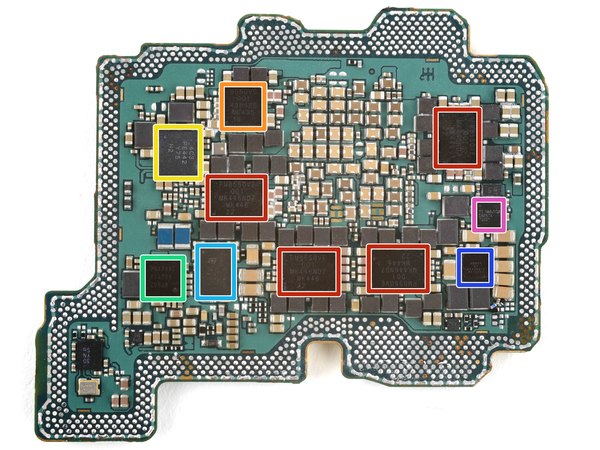

← آیسی مدیریت تغذیه (PMIC) کوالکام با شناسه PM8550VE-001.

← یکی دیگه از تراشه‌های مدیریت تغذیه کوالکام با مدل PM8550VS-001 که در کنار بقیه آیسی‌ها، برق‌رسانی پایدار رو کنترل می‌کنن.

← یه تراشه دیگه از کوالکام برای مدیریت تغذیه بخش‌های مختلف برد.

← آیسی مدیریت تغذیه اختصاصی سامسونگ با مدل S2MPB02.

فرستنده و گیرنده شارژ بی‌سیم ساخت شرکت STMicroelectronics که فرایند شارژ وایرلس و شارژ معکوس رو مدیریت می‌کنه.

درایور موتور ویبره (Haptic) ساخت Cirrus Logic با مدل CS40L26 که بازخوردهای لمسی دقیق و جذاب گوشی رو تولید می‌کنه.

← دومین تقویت‌کننده صوتی (Audio Amplifier) ساخت Texas Instruments برای تکمیل سیستم صدای استریوی قدرتمند این گوشی.

← کنترلر دیجیتایزر ساخت شرکت Wacom با مدل WEZ02 که دقت فوق‌العاده‌ای به قلم S-Pen می‌ده و لمس‌ها رو با کمترین تاخیر پردازش می‌کنه.

← تراشه مدیریت تغذیه نمایشگر اختصاصی سامسونگ با شناسه S2DOS07 که ولتاژ پنل تصویر رو تامین می‌کنه.

← مبدل DC-DC ساخت Texas Instruments با شماره مدل SN86408 که وظیفه تبدیل و تنظیم ولتاژهای خاص برد مخابراتی رو داره.

← میکروفون پیشرفته سیلیکونی (MEMS) که وظیفه دریافت صدا با بالاترین کیفیت و کمترین نویز رو بر عهده داره.

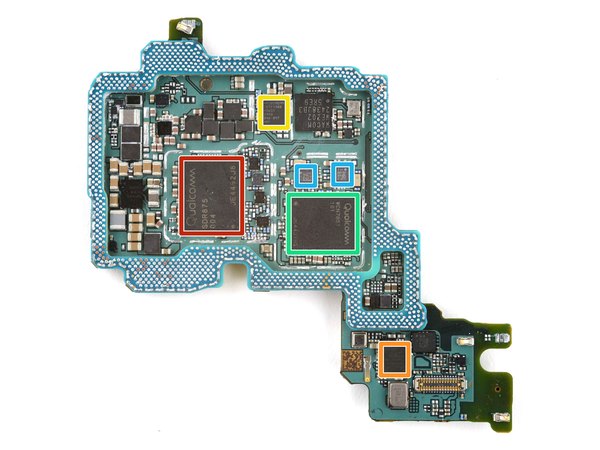

← فرستنده و گیرنده امواج رادیویی (RF Transceiver) کوالکام با مدل SDR875-004.

← تراشه‌ای که به‌احتمال قوی کنترلر NFC به همراه عنصر امنیتی یکپارچه ساخت NXP Semiconductors با شناسه SN300 هست.

← فرستنده و گیرنده باند فوق‌پهن (Ultra-Wideband) که احتمالا محصول NXP Semiconductors با مدل SR200D باشه و برای مکان‌یابی خیلی دقیق کار می‌کنه.

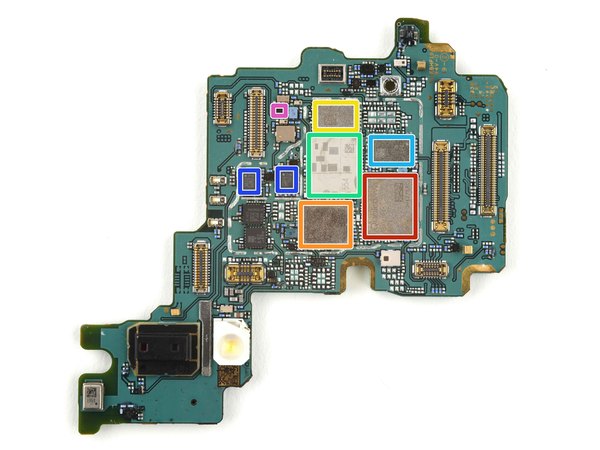

← ماژول فوق‌سریع وای‌فای 7 و بلوتوث 5.4 ساخت کوالکام با مدل WCN7851-101 که اتصال بی‌نظیری رو فراهم می‌کنه.

ماژول فرانت‌اند (Front-End) 5 گیگاهرتزی از برند کوالکام برای مدیریت فرکانس‌های خاص شبکه.

← شتاب‌سنج و ژیروسکوپ 6 محوره ساخت STMicroelectronics مدل LSM6DSV که تمامی حرکات و چرخش‌های گوشی رو با دقت میلی‌متری ثبت می‌کنه.

← سنسور تشخیص فشار هوا (Barometer) از برند Bosch Sensortec.

← قطعه‌ای که به احتمال زیاد قطب‌نما یا همون سنسور مغناطیسی (Magnetometer) ساخت شرکت AKM Semiconductor هست.

← یکی دیگه از میکروفون‌های سیلیکونی (MEMS) گوشی، این‌بار ساخت شرکت Goertek که تو سیستم حذف نویز و ضبط صدای استریو نقش مهمی داره.

← ماژول فرانت‌اند کوالکام با شناسه QPM7815A-001.

← ماژول فرانت‌اند فرکانس پایین (Low-Band) ساخت Skyworks با مدل SKY58093-11.

← یه ماژول فرانت‌اند مخابراتی دیگه از برند کوالکام.

← ماژول فرانت‌اند ساخت شرکت ژاپنی Murata.

دومین ماژول فرانت‌اند Murata روی این بخش از برد.

ماژول فرانت‌اند 2.4 گیگاهرتزی کوالکام که برای مدیریت و تقویت سیگنال‌های این باند فرکانسی استفاده می‌شه.

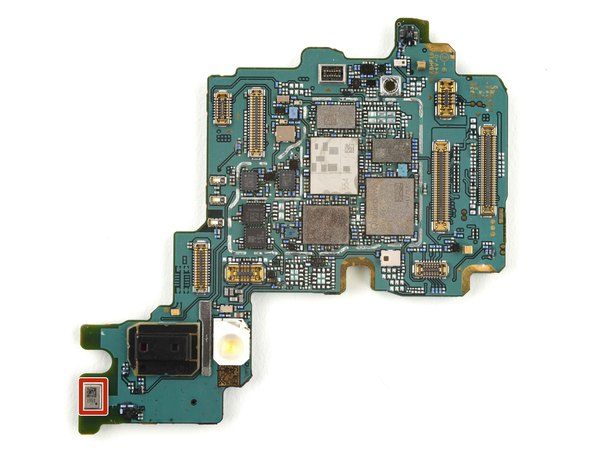

← سوئیچ رادیویی SPDT ساخت Infineon با شماره مدل BGS12P2L6 که وظیفه قطع و وصل یا تغییر مسیر سیگنال‌های مخابراتی رو داره. خب، اینم از کالبدشکافی جذاب و پیچیده S25 Ultra! دیدن این حجم از تکنولوژی روی این بردهای ظریف واقعا آدم رو به وجد میاره. امیدوارم از این بررسی دقیق تو آیسی‌مدار لذت برده باشی. اگه برات جالب بود، لینک این صفحه رو برای دوستات هم بفرست تا اون‌ها هم با معماری داخلی این پرچمدار سامسونگ آشنا بشن!
