کالبدشکافی سامسونگ گلکسی S6؛ خداحافظی با باتری قابل تعویض در حصار شیشه‌ای

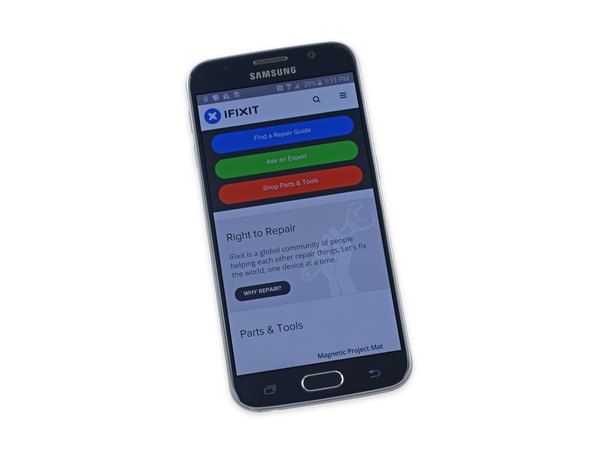

وقتی گلکسی S6 رو با نسل قبلیش یعنی S5 مقایسه می‌کنیم، متوجه می‌شیم که سامسونگ یه جهش بزرگ داشته. مشخصات این گوشی دقیقا مو به مو با نسخه Edge برابری می‌کنه:

← صفحه‌نمایش 5.1 اینچی Super AMOLED با رزولوشن 1440 در 2560 پیکسل (تراکم حدود 577 پیکسل در اینچ)

← پردازنده هشت هسته‌ای Exynos 7420 همراه با پردازنده گرافیکی Mali-T760 و 3 گیگابایت رم

← دوربین اصلی 16 مگاپیکسلی با قابلیت HDR، فلاش ال‌ای‌دی و فیلم‌برداری دوگانه

← تکنولوژی شارژ وایرلس داخلی

عرضه‌شده در نسخه‌های 32، 64 و 128 گیگابایتی

پوشش محافظ Gorilla Glass 4 در پنل پشتی این گوشی قدرت بیشتری داره و پیکسل‌های صفحه‌نمایشش به شدت متراکم‌تر شده، اما باز هم حس می‌کنیم یه چیزی این وسط کمه. برای همین تصمیم گرفتیم آستین‌ها رو بالا بزنیم و بریم سراغ کالبدشکافی!

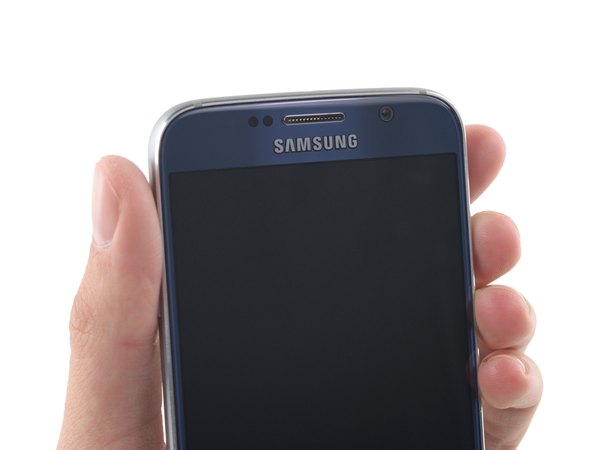

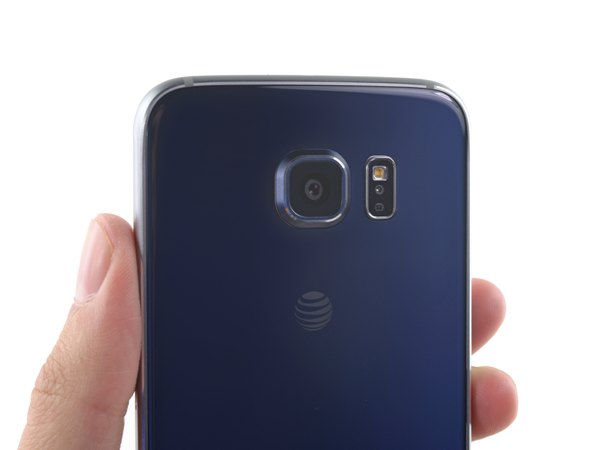

درست مثل برادر لبه‌دارش، گلکسی S6 هم در پنل جلویی و هم پشتی به شیشه‌های مقاوم Gorilla Glass 4 مجهز شده. یه نگاهی به لبه‌های فلزی و ظریف این کهکشانی بنداز.

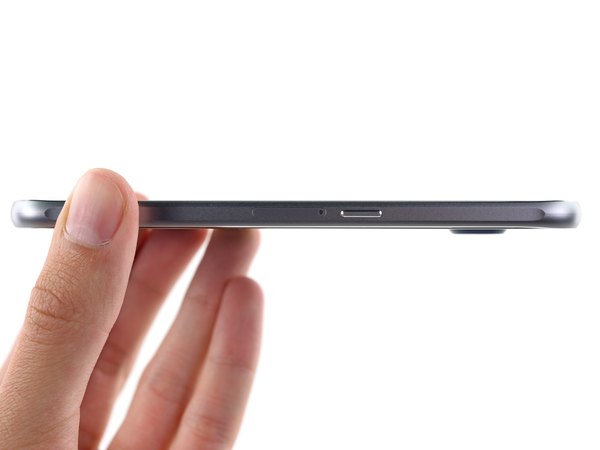

با ضخامت 0.27 اینچ، گلکسی S6 فقط یه مو از نسخه Edge (با ضخامت 0.28 اینچ) باریک‌تره.

درسته که باریک‌تره، اما کوچیک‌تر نیست! اتفاقا S6 کمی بلندتر و پهن‌تر از نسخه Edge طراحی شده و البته یه کوچولو (حدود 6 گرم) سنگین‌تر هم هست.

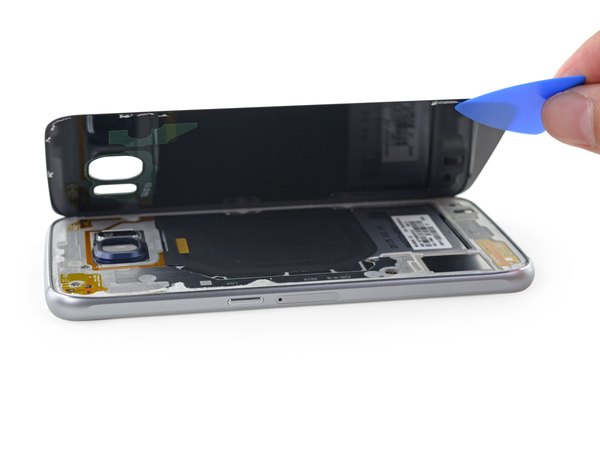

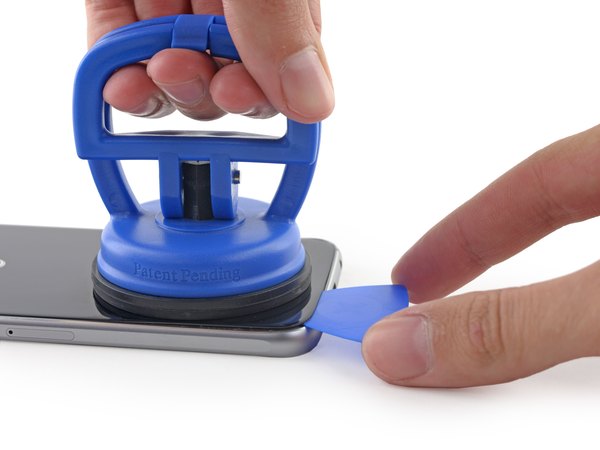

باز کردن S6 Edge به خاطر چسب‌های فوق‌العاده سفتش یه کابوس واقعی بود، و احتمالش زیاده که اینجا هم با همون چسب‌های سمج طرف باشیم. ظاهر گوشی خیلی یکپارچه و مقاوم به نظر می‌رسه، اما ما با کیسه حرارتی آماده نبردیم. بعد از یه کشتی حسابی با چسب‌ها و استفاده از کاپ مکنده قوی و پیک بازکننده، بالاخره موفق شدیم راهی به داخل پیدا کنیم.

به نظر می‌رسه که شباهت‌های S6 و S6 Edge فقط به ظاهرشون ختم نمی‌شه و معماری داخلی‌شون هم حسابی شبیه به همه.

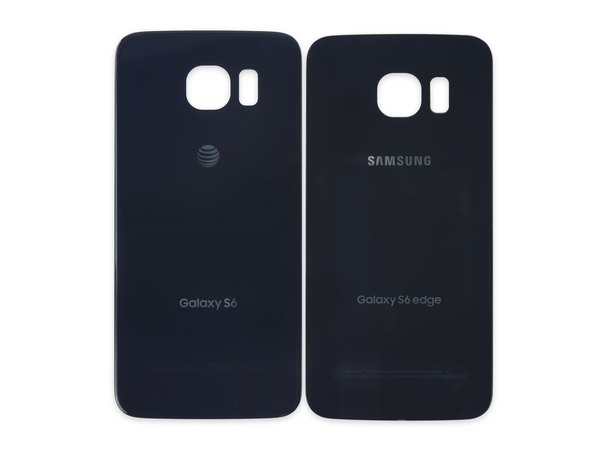

طراحی پنل پشتی این دو مدل اونقدر شبیهه که مجبور شدیم کنار هم قرارشون بدیم تا تفاوت رو ببینیم؛ همون‌طور که انتظار می‌رفت، پنل S6 Edge (سمت راست) یکم از پنل S6 معمولی (سمت چپ) کوچیک‌تره.

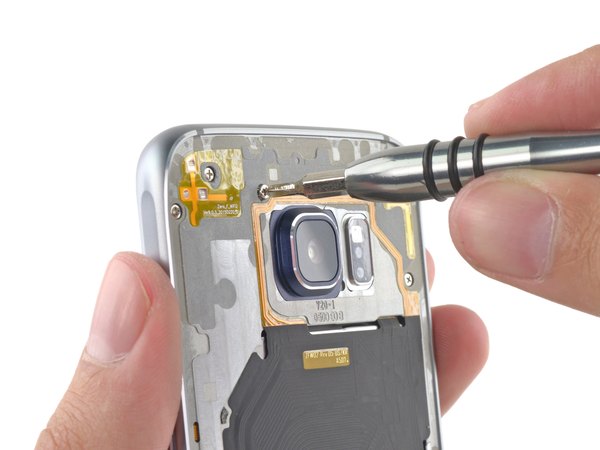

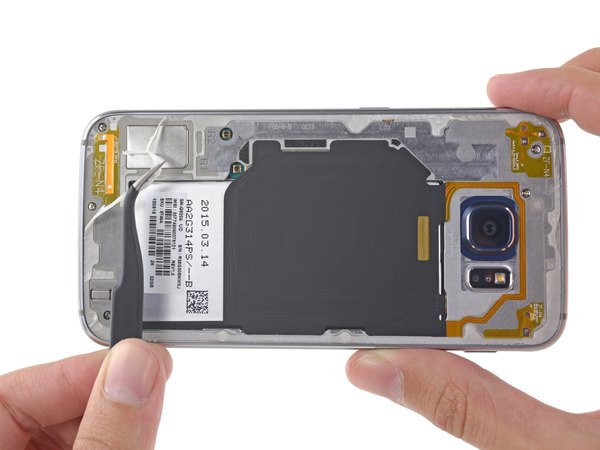

این بار یه مقدار از چسب‌ها روی فریم میانی باقی موند و پیچ‌ها رو زیر خودش مخفی کرد. اولش یه لحظه استرس گرفتیم که نکنه مثل گلکسی S5 مجبور بشیم از سمت نمایشگر گوشی رو باز کنیم! اما با کنار زدن بقایای چسب، دیدیم که همه پیچ‌ها سر جاشون هستن و به راحتی با پیچ‌گوشتی چهارسو باز می‌شن.

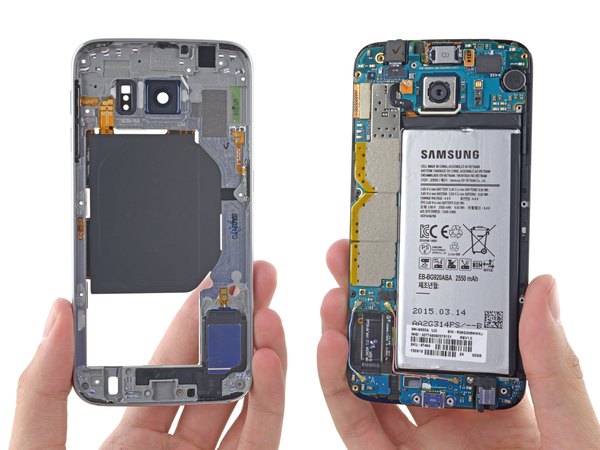

حالا وقتشه فریم میانی این کهکشانی رو جدا کنیم. با برداشتن فریم میانی، انگار داریم به داخل یه S6 Edge نگاه می‌کنیم! البته شاید دقیقا یکی نباشن، اما باید خیلی دقت کنی تا تفاوت‌ها رو ببینی. به جز تغییرات خیلی جزئی تو جایگذاری موتور ویبره، بقیه قطعات دقیقا کپی همون پرچمداریه که قبلا بازش کرده بودیم.

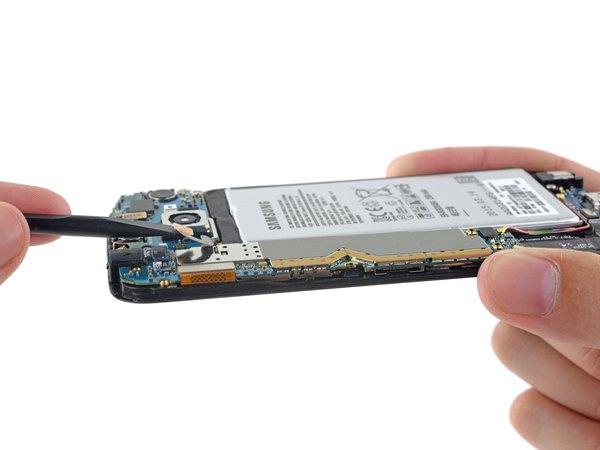

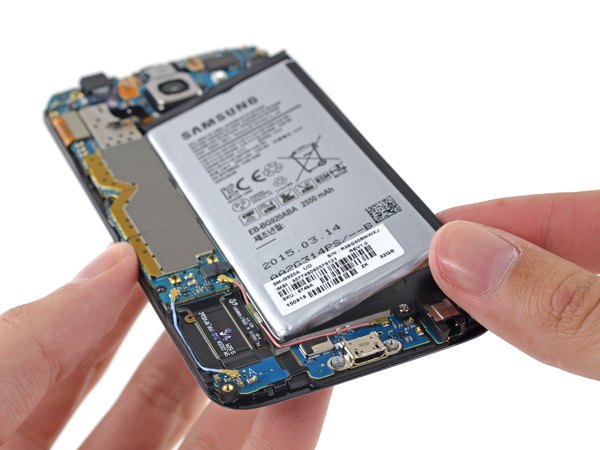

موتور محرک این گوشی کجاست؟ رسیدیم به باتری! خارج کردن باتری از S6 نسبت به نسخه Edge یه مقدار راحت‌تره. تو مدل Edge، کابل باتری از زیر مادربرد رد شده بود و برای درآوردن باتری مجبور بودیم اول کل مادربرد رو باز کنیم.

اما اینجا به خاطر فضای یکم بیشتر داخل نسخه معمولی، سامسونگ تونسته کابل رو از روی برد عبور بده تا یه مرحله از دردسرهای درآوردن باتری کم بشه.

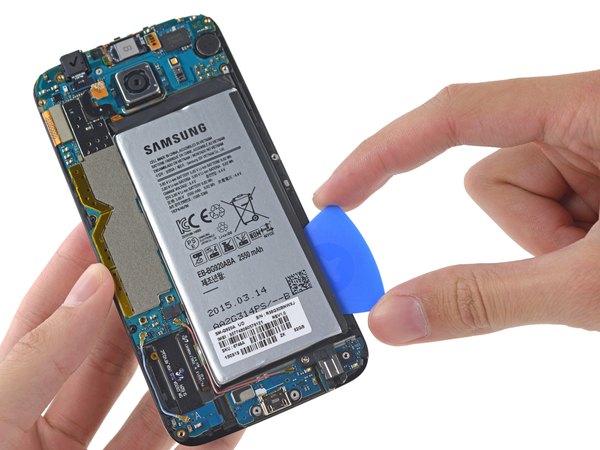

علاوه بر این، طراحی تخت صفحه‌نمایش S6 بهت اجازه می‌ده پیک بازکننده رو خیلی راحت‌تر تو شکاف بین باتری و مجموعه نمایشگر اهرم کنی تا چسب‌های قوی زیر باتری رو ببری.

این طراحی اصلا به معنی "قابل تعویض بودن توسط کاربر" نیست، اما خب از S6 Edge بهتره. با این حال، نسبت به گوشی‌های قبلی مثل گلکسی S5 که فقط با باز کردن یه درب پلاستیکی می‌تونستی باتری رو عوض کنی، یه عقب‌گرد اساسی تو زمینه تعمیرپذیری محسوب می‌شه.

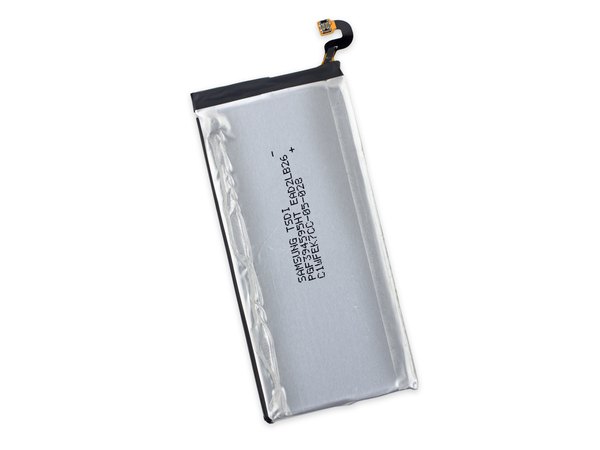

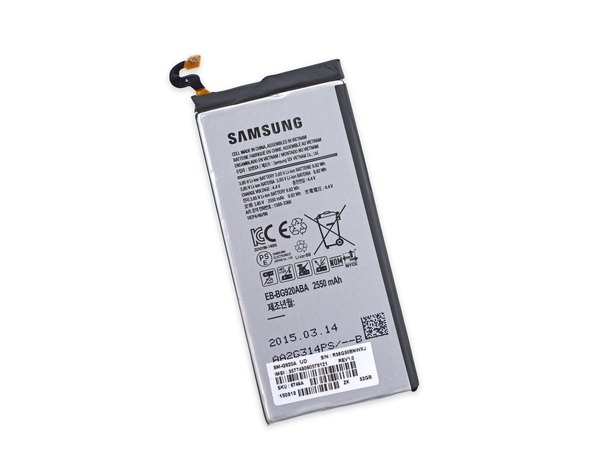

گلکسی S6 یه باتری 3.85 ولتی با ظرفیت 9.82 وات‌ساعت داره که طبق ادعای سامسونگ می‌تونه تا 23 ساعت مکالمه 3G، 12 ساعت وب‌گردی با وای‌فای و 57 ساعت پخش موسیقی رو دوام بیاره.

به نظر می‌رسه مهاجرت به متریال‌های سنگین‌تر مثل شیشه و فلز، سامسونگ رو مجبور کرده برای کنترل وزن گوشی، یکم از حجم باتری بزنه. باتری 9.82 وات‌ساعتی این گوشی و باتری 10.01 وات‌ساعتی S6 Edge در مقایسه با باتری 10.78 وات‌ساعتی نسل قبل یعنی S5، نسبتا کوچیک‌تر به نظر می‌رسن.

البته این باتری هنوز هم از باتری 6.91 وات‌ساعتی آیفون 6 بزرگ‌تره، اما جالب اینجاست که زمان مکالمه کمتری ارائه می‌ده. ظاهرا تراکم پیکسلی وحشتناک بالای این نمایشگر، قاتل بی‌رحم باتریه!

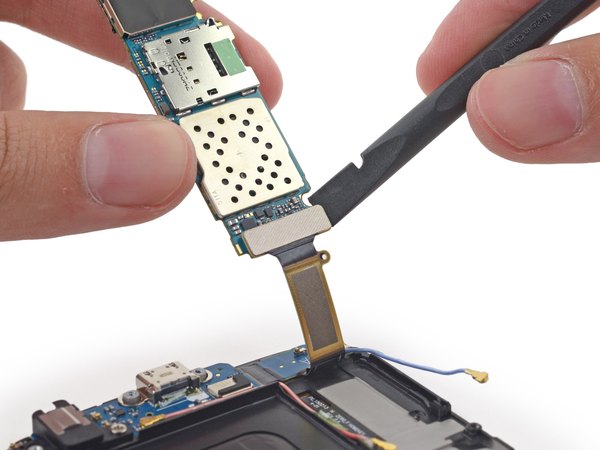

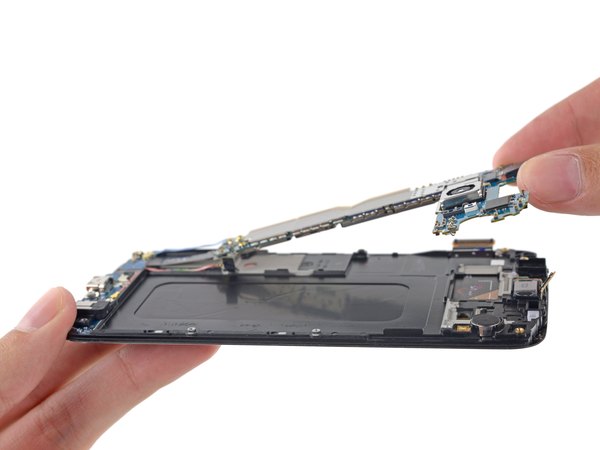

مادربرد همچنان از طریق کانکتور برد پایین (ساب‌برد) سر جاش گیر کرده. با یه اسپاجر پلاستیکی می‌ریم سراغش تا آزادش کنیم و نگاه دقیق‌تری بهش بندازیم.

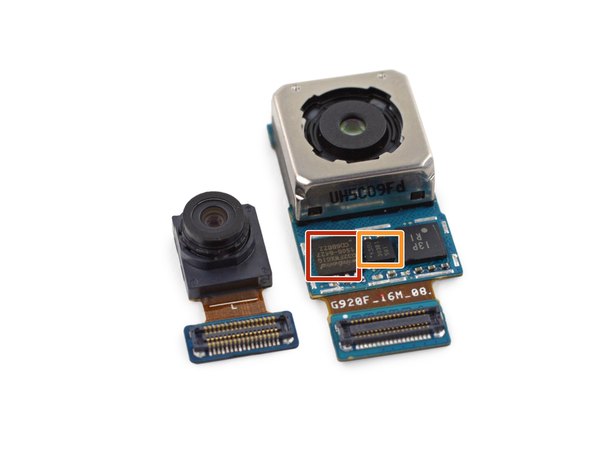

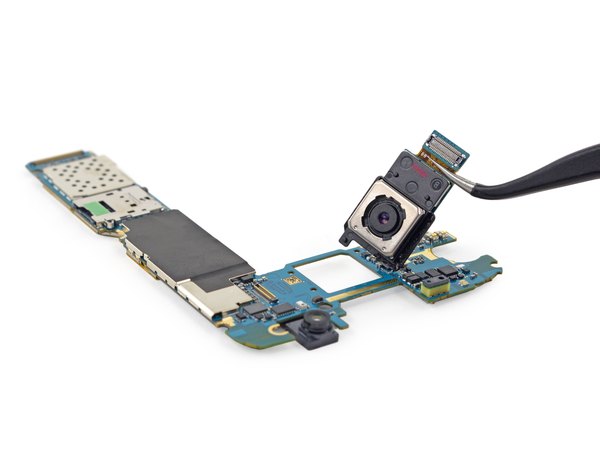

پنس رو برمی‌داریم تا ماژول‌های دوربین رو بررسی کنیم. دوربین سلفی 5 مگاپیکسلی S6 دقیقا کپی برابر اصل همون دوربینیه که تو نسخه Edge دیده بودیم.

شباهت‌ها به همین‌جا ختم نمی‌شه. دوربین 16 مگاپیکسلی پشتی با لرزش‌گیر اپتیکالش هم تقریبا همونه. روی برد این دوربین، قطعات جالبی لحیم شده:

← حافظه فلش سریال ساخت Winbond

← ژیروسکوپ دو محوره ساخت InvenSense برای سیستم لرزش‌گیر اپتیکال (OIS)

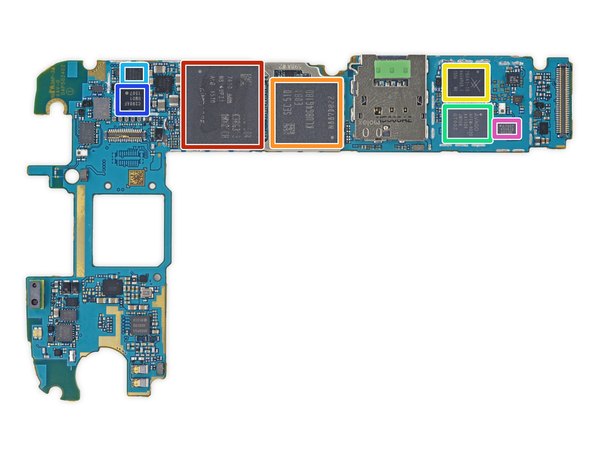

اول می‌ریم سراغ پشت مادربرد تا ببینیم چه غول‌های پردازشی اینجا نشستن:

← پردازنده 64 بیتی و هشت هسته‌ای Exynos 7420 سامسونگ که زیر حافظه رم 3 گیگابایتی LPDDR4 به صورت لایه‌ای پنهان شده

← حافظه داخلی 32 گیگابایتی NAND Flash مدل KLUBG4G1BD ساخت سامسونگ

← ماژول فرانت‌اند (FEM) چندبانده مدل 78041

← ماژول PAM مدل AFEM-9020 ساخت Avago

هاب موقعیت‌یابی GNSS ساخت Broadcom

تراشه C2N8AF سامسونگ (احتمالا پردازشگر تصویر)

← تراشه A7007 ساخت Avago (که قبلا تو گلکسی S5 هم دیده بودیم)

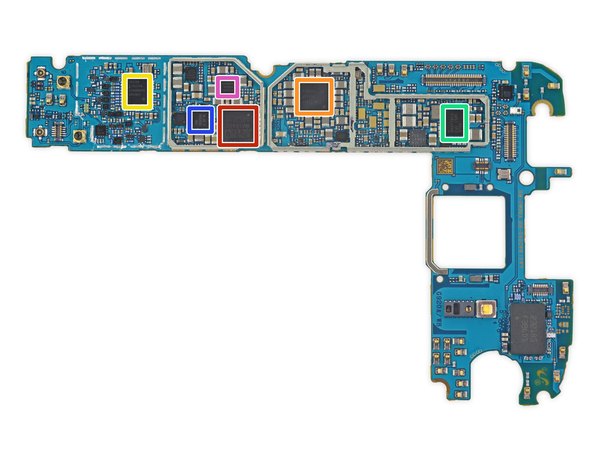

حالا برد رو برمی‌گردونیم؛ روی طرف دیگه هم چند تا چهره آشنا می‌بینیم:

← کدک صوتی WM1840 ساخت Wolfson Microelectronics

← تراشه S2MPS15 سامسونگ (به احتمال زیاد آیسی مدیریت تغذیه)

← فرستنده و گیرنده RF مدل Shannon 928 سامسونگ

← آیسی مدیریت تغذیه کمکی مدل MAX77843 ساخت Maxim

آمپلی‌فایر صوتی کلاس DG مدل MAX98505 ساخت Maxim

← تراشه Shannon 600B5D سامسونگ

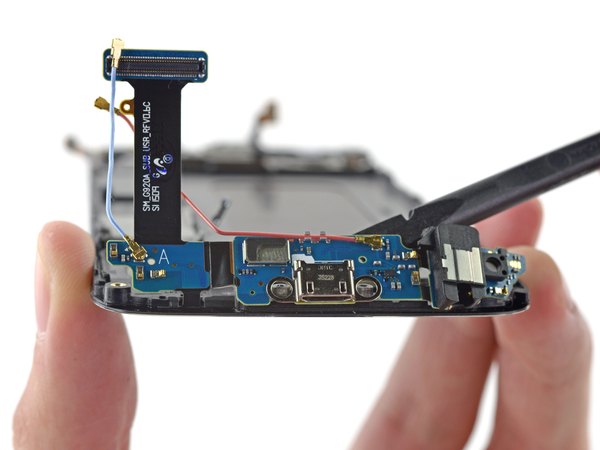

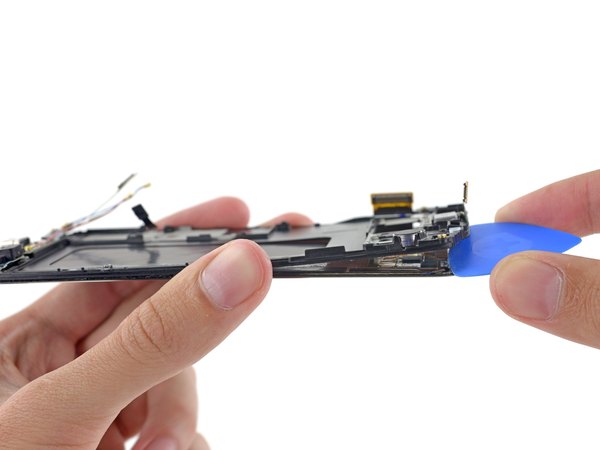

تلاش کردیم ساب‌برد (برد پایینی) رو از جاش دربیاریم، اما فلت‌های مربوط به ال‌ای‌دی دکمه‌های لمسی مانع کارمون شدن. این فلت‌های ظریف بین نمایشگر و شاسی زیرین اون گیر افتادن. پس مجبور شدیم فریم نمایشگر رو یکم اهرم کنیم تا برد پایینی آزاد بشه و بتونیم برش داریم.

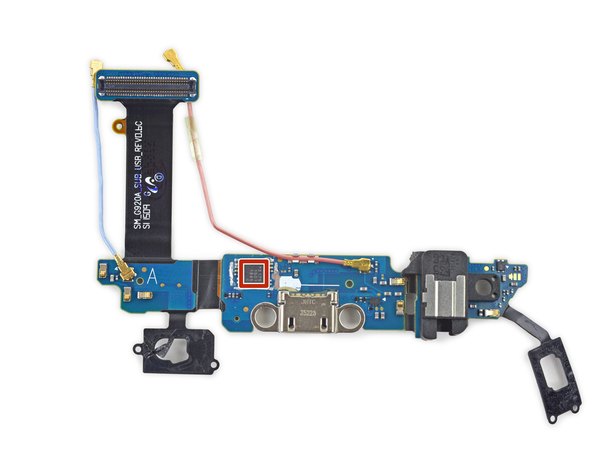

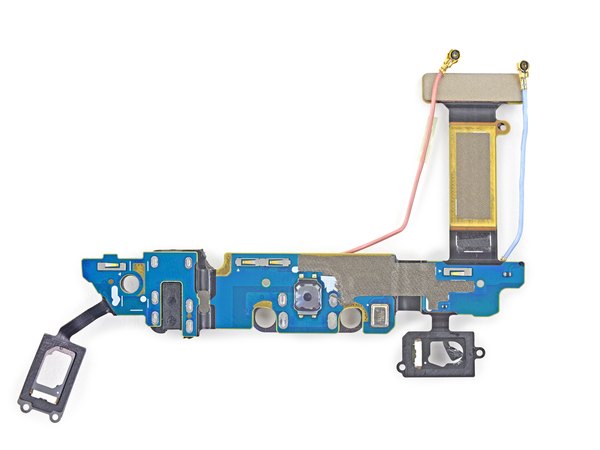

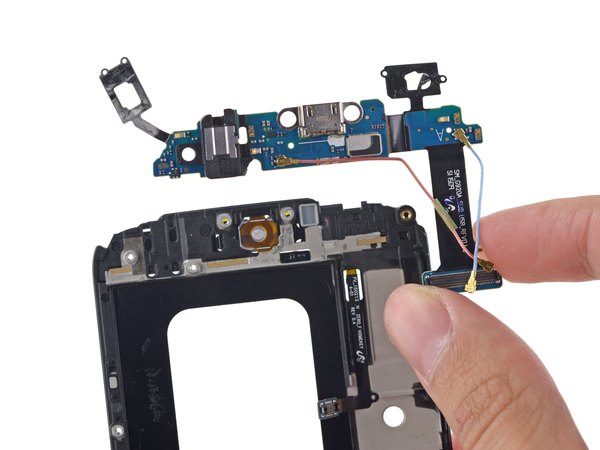

وقتی ساب‌برد رو بیرون می‌کشیم، جک هدفون و پورت MicroUSB (نسخه 2.0) به وضوح خودشون رو نشون می‌دن. استفاده از USB 2.0 یه عقب‌گرد عجیب نسبت به درگاه پرسرعت USB 3.0 تو گلکسی S5 محسوب می‌شه. روی این برد فقط یه دونه آیسی به چشم می‌خوره:

← تراشه Cypress 3175 1501 1885 (که به احتمال قوی کنترلر تاچ یا سنسور اثر انگشته)

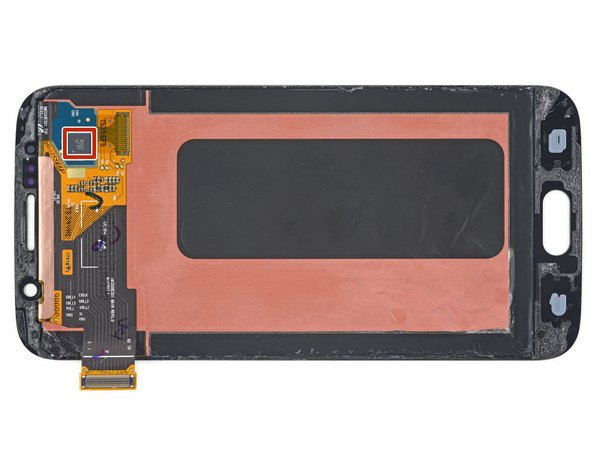

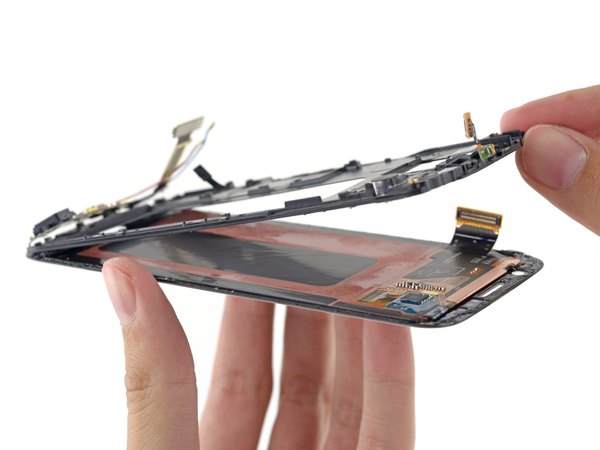

← با جدا کردن نمایشگر، به همون کنترلر تاچ‌اسکرین معروف FT6BH می‌رسیم که تو مدل Edge هم دیده بودیمش.

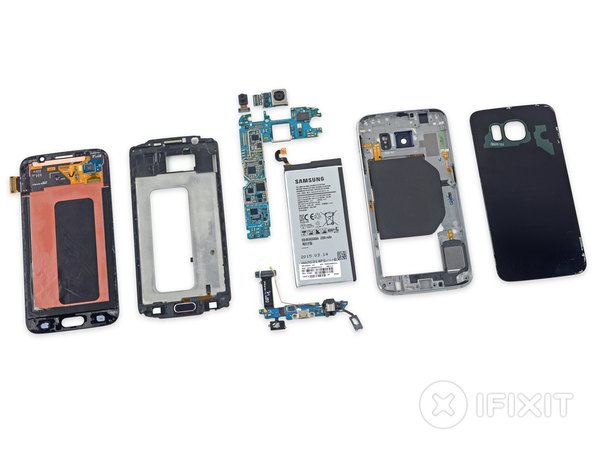

به پایان کالبدشکافی رسیدیم و گلکسی S6 سامسونگ امتیاز تعمیرپذیری 4 از 10 رو می‌گیره (10 یعنی راحت‌ترین حالت تعمیر).

درسته که سامسونگ تو این مدل زیبایی رو به اوج رسونده، اما دسترسی به قطعات به شدت سخت شده. مرسی که تا آخر این بررسی با تیم آیسی‌مدار همراه بودی؛ اگه دوست داری همیشه به جدیدترین آموزش‌ها و نقشه‌های شماتیک دسترسی داشته باشی، پیشنهاد می‌کنم حتما اپلیکیشن آیسی‌مدار رو روی گوشیت نصب کنی و به بقیه همکارهات هم معرفیش کنی.

← خیلی از قطعات به صورت ماژولار طراحی شدن و می‌تونی هر کدوم رو جداگانه تعویض کنی.

← دیگه نیازی نیست مثل S5 برای باز کردن گوشی اول از همه سراغ نمایشگر بری، اما برای تعویض پورت شارژ، باز هم مجبوری نمایشگر رو از روی شاسی جدا کنی.

← برخلاف نسخه Edge، اینجا می‌شه باتری رو بدون درآوردن مادربرد تعویض کرد، اما چسب‌های سفت و قاب شیشه‌ای پشتی، این کار رو بی‌دلیل سخت کردن.

← استفاده از شیشه در پشت و جلوی گوشی یعنی ریسک شکستگی دو برابر شده؛ تازه چسب فوق‌العاده قوی قاب پشتی، اولین قدم باز کردن گوشی رو به یه چالش بزرگ تبدیل کرده.

← تعویض شیشه جلویی بدون آسیب رسوندن به خود نمایشگر، تقریبا غیرممکنه و نیاز به تجهیزات خیلی تخصصی داره.
