کالبدشکافی مادربرد پیکسل ۹ پرو ایکس‌ال؛ بررسی تراشه تنسور G4 و قطعات امنیتی گوگل

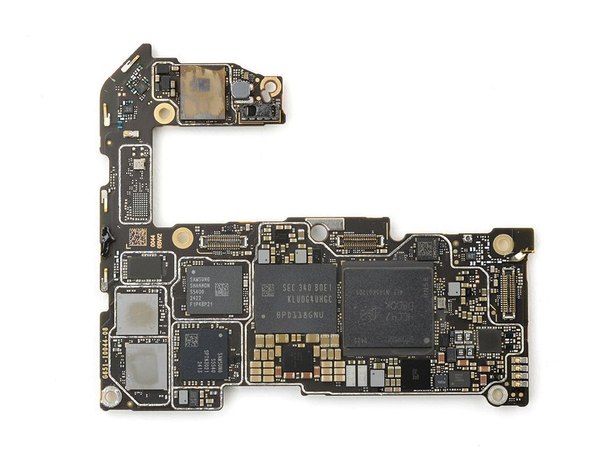

← اول از همه می‌ریم سراغ قلب تپنده گوشی. اینجا حافظه رم 16 گیگابایتی LPDDR5 از برند Micron (با مدل MT62F2G64D8ZA-023 WT:C) رو می‌بینیم که دقیقا روی پردازنده هشت هسته‌ای و معروف Google Tensor G4 سوار شده تا بالاترین سرعت پردازش رو برای کارهای هوش مصنوعی فراهم کنه.

← حافظه 128 گیگابایتی NAND flash ساخت سامسونگ با شماره KLUDG4UHGC-B0E1 که کنترلر پرسرعت UFS 3.1 هم داره و فضای ذخیره‌سازی اصلی گوشی رو تشکیل می‌ده.

← اینم از پردازنده امنیتی معروف گوگل یعنی Titan M2 (مدل H1D3M2) که وظیفه رمزنگاری اطلاعات، حفظ امنیت پسوردها و داده‌های بیومتریک رو به دوش می‌کشه.

← تراشه مدیریت تغذیه ساخت Analog Devices با مدل MAX77779 که وظیفه‌اش کنترل و پخش دقیق ولتاژ تو این بخش از برده.

آیسی شارژر باتری از نوع خازن سوییچ‌شونده (Switched capacitor) ساخت Cirrus Logic مدل LN8411 برای مدیریت شارژ سریع و ایمن.

فرستنده و گیرنده شارژ بی‌سیم ساخت Renesas با مدل RA9530 که هم شارژ شدن و هم شارژ معکوس دستگاه‌های دیگه رو روی این گوشی مدیریت می‌کنه.

← آیسی تکرارکننده (Repeater) تک‌کاناله eUSB2 به USB 2.0 از برند Texas Instruments با مدل TUSB2E111 برای تقویت و حفظ کیفیت سیگنال‌های درگاه ارتباطی.

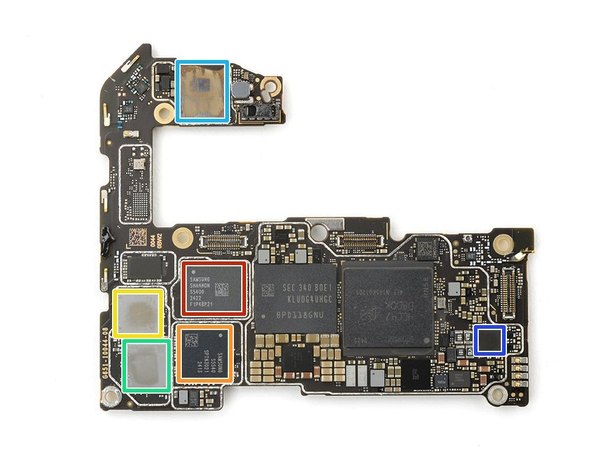

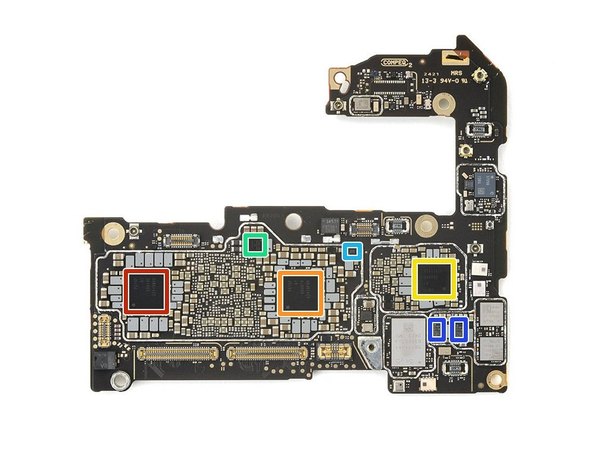

← حالا می‌رسیم به بخش شبکه‌های پرسرعت. مودم 5G سامسونگ مدل Exynos Modem 5400 (شماره S5400) اینجاست که ارتباط اینترنتی پایدار و سریع پیکسل رو تو شبکه‌های نسل پنجم تضمین می‌کنه.

← فرستنده و گیرنده فرکانس رادیویی (RF transceiver) از سامسونگ با مدل S5M5540 برای ارسال و دریافت بی‌نقص سیگنال‌ها.

← ماژول فرانت‌اند (Front-end module) ساخت Qorvo با مدل QM71018 که برای تقویت و فیلتر سیگنال‌های دریافتی آنتن به کار می‌ره.

← یه ماژول فرانت‌اند دیگه از برند Qorvo با شماره QM77178 برای تکمیل شبکه تقویت سیگنال‌های رادیویی.

به احتمال زیاد، این قطعه ماژول وای‌فای و بلوتوث سفارشی گوگل (یا ساخت USI) با مدل G6-602650 هست که ارتباطات بی‌سیم محلی رو هندل می‌کنه.

کنترلر NFC ساخت STMicroelectronics با مدل ST54L که یه واحد امنیتی (Secure element) هم داخلش داره تا پرداخت‌های بدون تماس و ارتباطات نزدیک کاملا ایمن انجام بشن.

← بریم سراغ آیسی‌های تغذیه این بخش. تراشه مدیریت تغذیه سامسونگ با مدل S2MPG14P-A1 که ولتاژ بخش‌های مختلف مدار رو رگوله می‌کنه.

← یه آیسی مدیریت تغذیه دیگه از سامسونگ با شماره S2MPG15P-A1 که نشون‌دهنده همکاری عمیق گوگل و سامسونگ تو طراحی این مادربرده.

← باز هم یه تراشه مدیریت تغذیه دیگه از سامسونگ تا پایداری برق تو کل سیستم حفظ بشه.

← آمپلی‌فایر یا تقویت‌کننده صدای Cirrus Logic مدل CS35L41B که کیفیت و بلندی صدای اسپیکرهای پیکسل رو به طرز چشمگیری ارتقا می‌ده.

درایور دوگانه فلش ال‌ای‌دی از برند Awinic مدل AW3644CSR با توان 1.5 آمپر که وظیفه تأمین انرژی و زمان‌بندی دقیق فلش دوربین رو بر عهده داره.

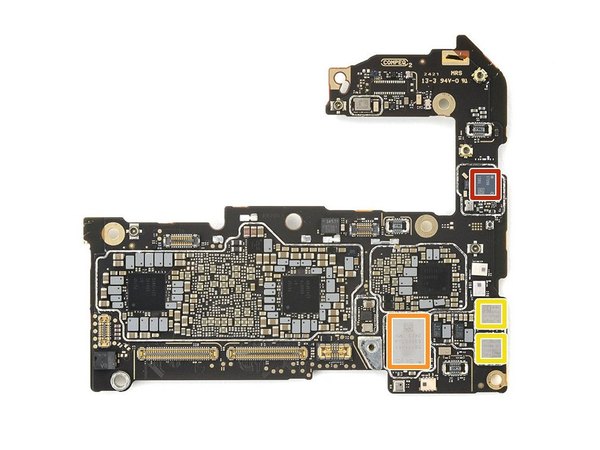

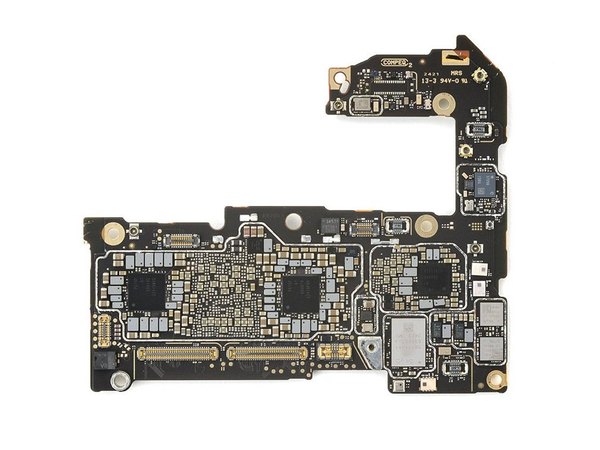

به احتمال زیاد این قطعات، ردیاب‌های پوششی توان (Envelope power trackers) هستن که مصرف انرژی رو تو بخش تقویت‌کننده‌های آنتن به‌شدت بهینه می‌کنن تا گوشی کمتر داغ کنه.

← فرستنده و گیرنده باند فوق‌عریض (UWB) از شرکت Qorvo با مدل QM35725 که برای مکان‌یابی بسیار دقیق و قابلیت‌های هوشمند ارتباطی استفاده می‌شه.

← ماژول فرانت‌اند Skyworks با شماره مدل SKY58111-11 برای مدیریت و تقویت فرکانس‌های خاص شبکه‌های موبایل.

← یه ماژول فرانت‌اند دیگه از Skyworks مدل SKY58286-21 که پازل ارتباطی این گوشی قدرتمند رو تکمیل می‌کنه.

← سنسور شتاب‌سنج و ژیروسکوپ 6 محوره MEMS ساخت TDK-InvenSense مدل ICM-45631 که حرکات ظریف و چرخش‌های گوشی رو با بالاترین دقت ثبت می‌کنه.

← سنسور ترکیبی سنجش فشار و دما از برند TDK InvenSense مدل ICP-20100 که برای قابلیت‌های هواشناسی، ارتفاع‌سنجی و پایش وضعیت محیطی کاربرد داره. امیدوارم از این بررسی عمیق روی برد پیکسل 9 پرو ایکس‌ال حسابی لذت برده باشی و تونسته باشی معماری این پرچمدار رو بهتر بشناسی. ما تو آیسی‌مدار تمام تلاشمون رو می‌کنیم تا پیچیده‌ترین مدارها رو به ساده‌ترین زبان براتون کالبدشکافی کنیم. اگه این مطلب برات مفید بود، یادت نره اون رو با بقیه دوستان علاقه‌مندت هم به اشتراک بذاری!
