مدادتراش برقی خانگی با وسایل دورریختنی

+7

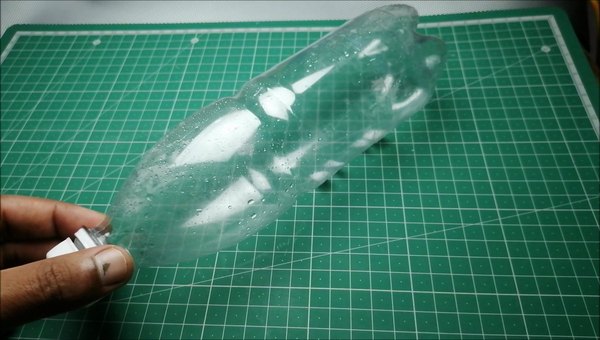

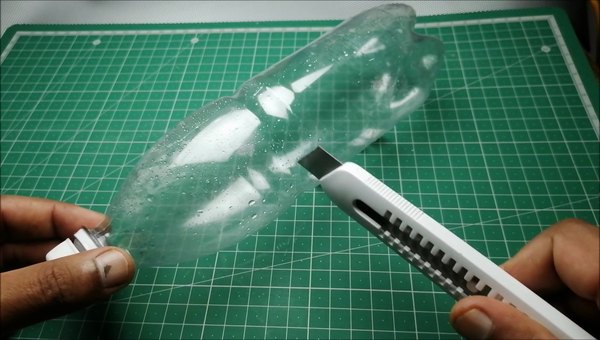

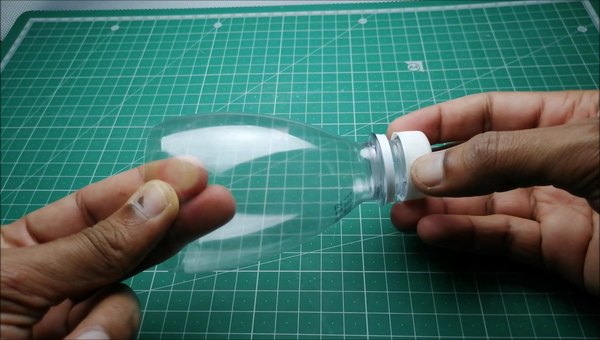

برای ساخت بدنه اصلی و مخزن این مدادتراش، از یه بطری پلاستیکی استفاده می‌کنیم. بطری رو از وسط به دو قسمت برش بزن؛ ما به بخش بالایی و پایینی نیاز داریم. روی قسمت پایینی بطری یه سوراخ دقیقا هم‌اندازه قطر یه مداد ایجاد کن تا مداد ازش رد بشه. این بخش در واقع قراره به عنوان کاور بیرونی موتور هم عمل کنه.

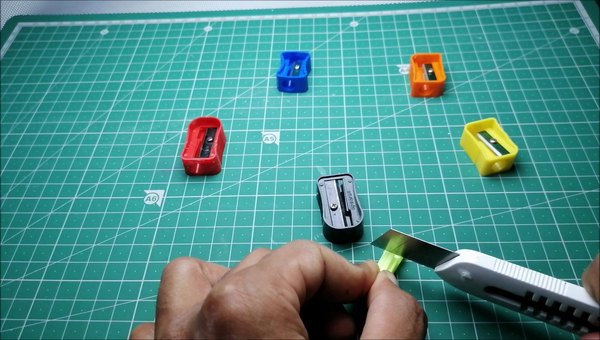

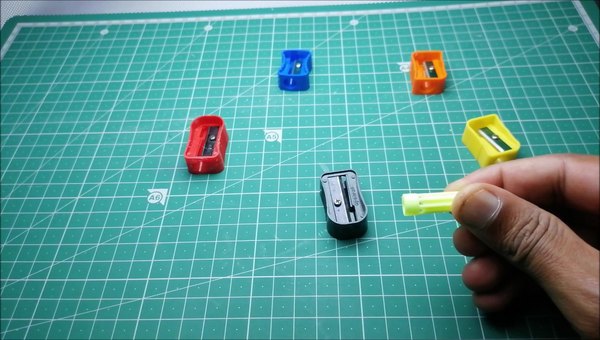

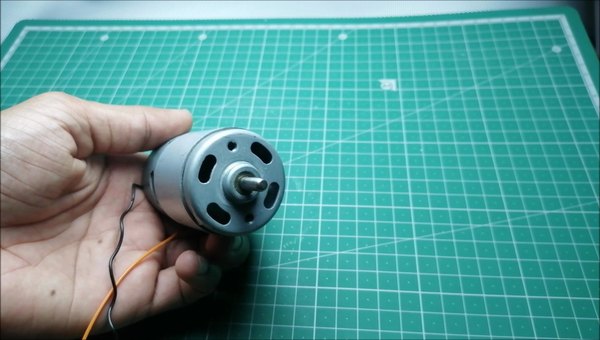

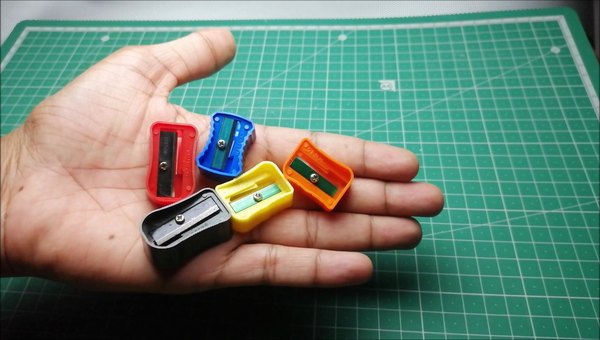

راه‌های زیادی برای وصل کردن یه تراش ساده به موتور DC وجود داره، اما چون هدف ما استفاده از وسایل دورریختنیه، از درب یه خودکار یا ماژیک کهنه استفاده می‌کنیم. در خودکار رو بردار و به دو قسمت برشش بزن. این تکه پلاستیکی به طرز عجیبی خیلی کیپ و محکم روی شفت موتور می‌شینه!

حالا مرکز دقیق پشت تراش رو پیدا کن و یه قطره چسب قطره‌ای روش بریز. قطعه بریده‌شده از در خودکار رو خیلی بااحتیاط و دقیق روی مرکز تراش قرار بده و صبر کن تا چسب کاملا خشک و سفت بشه.

یادت باشه که این اتصال باید کاملا وسط و دقیق باشه تا موقع چرخیدن موتور، هیچ‌گونه لنگی و ارتعاشی نداشته باشیم؛ در غیر این صورت دستگاه تکون می‌خوره و مداد به درستی تراشیده نمی‌شه.

+4

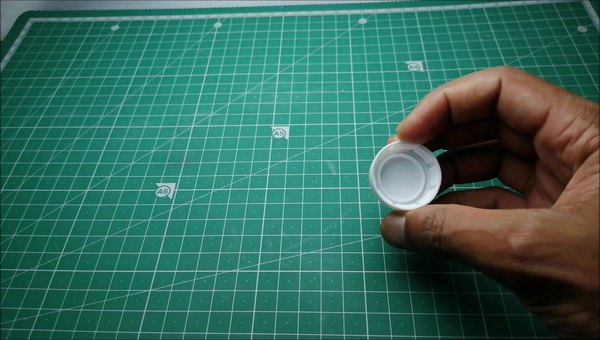

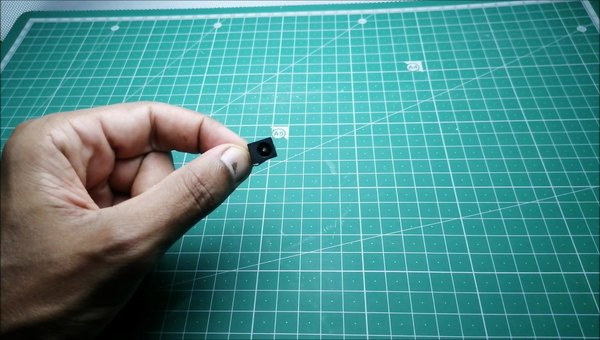

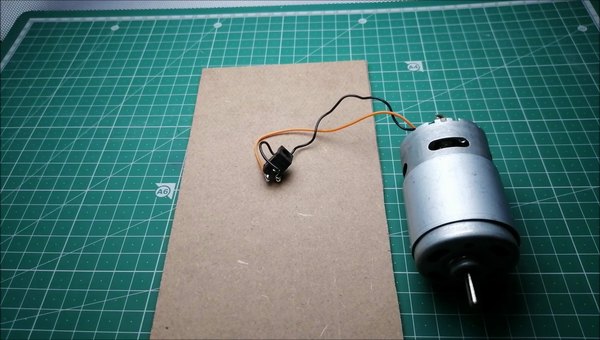

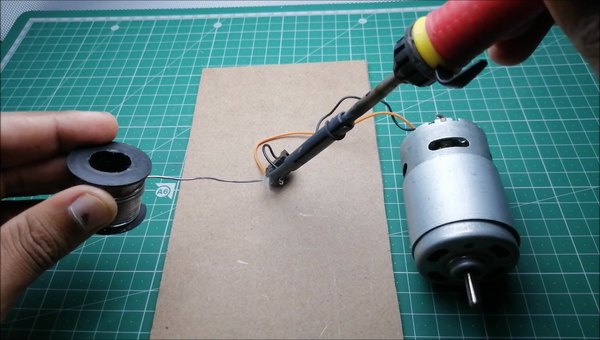

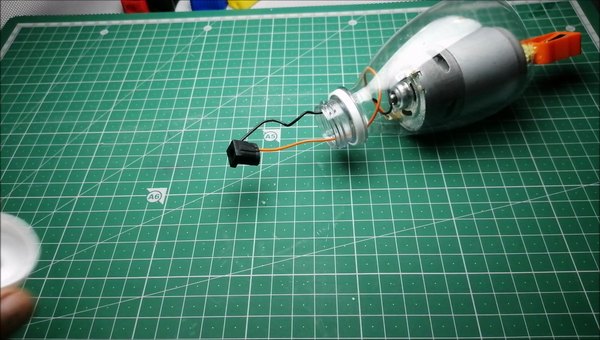

کار روی بخش الکترونیکی خیلی ساده‌ست و پیچیدگی خاصی نداره. کافیه دو تا سیم رو به پایه‌های موتور لحیم کنی و سر دیگه سیم‌ها رو به یه سوکت مادگی آداپتور وصل کنی. بعد از سیم‌کشی، روی درب پلاستیکی بطری یه سوراخ دقیقا به اندازه سوکت تغذیه ایجاد کن. قبل از اینکه بخوای سوکت رو چسب بزنی، حتما سیم‌ها رو از داخل بطری رد کن تا همه‌چیز مرتب بمونه.

حالا فضای خالی بین سوکت تغذیه و درب بطری رو با چسب حرارتی پر کن تا سوکت حسابی محکم بشه و موقع وصل کردن فیش تکون نخوره. فقط خیلی دقت کن که چسب روی رزوه‌های درب بطری نریزه، چون بعدا قراره این در رو روی خود بطری بپیچونیم و اگه چسبی بشه، به مشکل می‌خوری.

+3

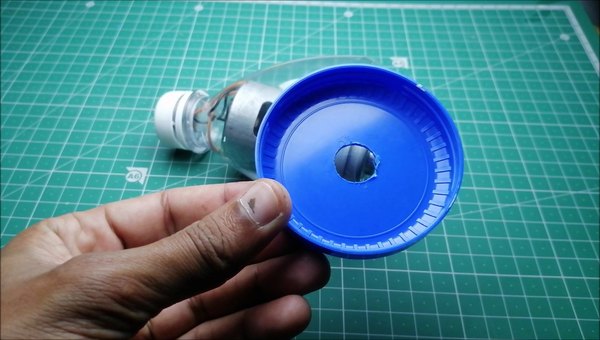

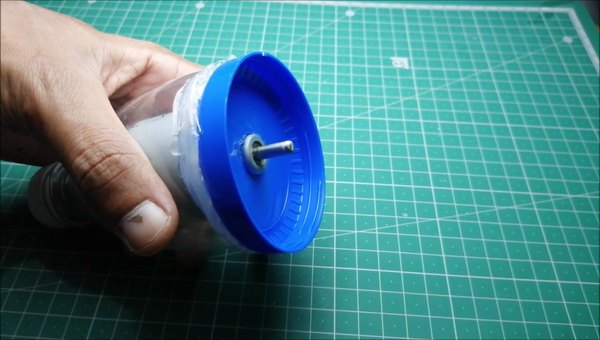

برای اینکه براده‌های چوب و گرافیت همه‌جا پخش نشن، به یه مخزن داخلی نیاز داریم. من متوجه شدم درب پلاستیکی قوطی گوش‌پاک‌کن برای این کار فوق‌العاده‌ست. دقیقا وسط این درب یه سوراخ ایجاد کن.

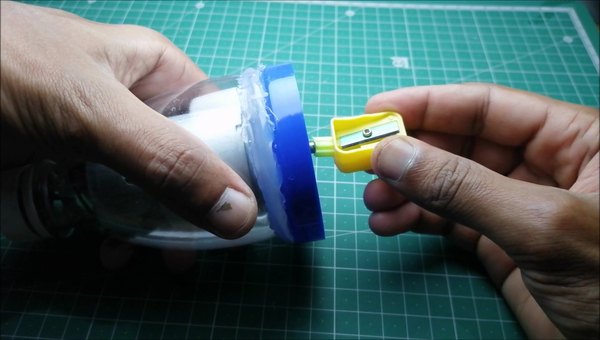

حالا این درب رو به بخش جلویی موتور DC وصل کن. بعدش باید مجموعه تراشی که تو مرحله اول آماده کردیم رو روی شفت موتور سوار کنی. خیلی مهمه که همه‌چیز تو یه راستا و کاملا تراز باشه تا موقع تراشیدن مداد، دستگاه نلرزه.

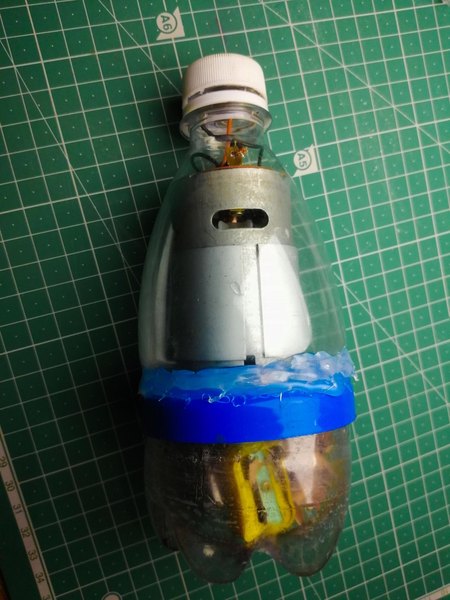

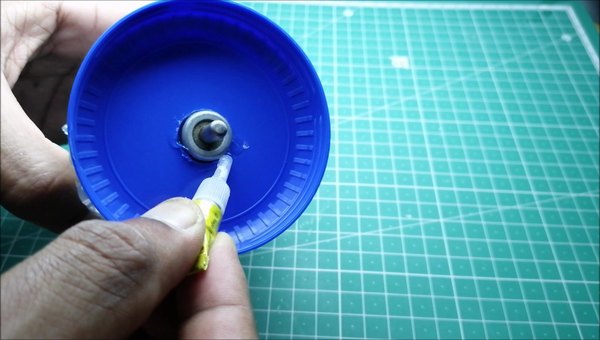

برای محکم‌کاری، پایه درب قوطی گوش‌پاک‌کن رو با چسب حرارتی به بدنه موتور فیکس کن. در قدم آخر، اون قسمت انتهایی بطری پلاستیکی (که تو مرحله اول کنار گذاشته بودیم و سوراخش کردیم) رو روی درب قوطی قرار بده. تو مدل من، این دو تا قطعه به صورت کیپ و عالی روی هم چفت شدن و احتمالا برای تو هم همین‌قدر تمیز درمیاد.

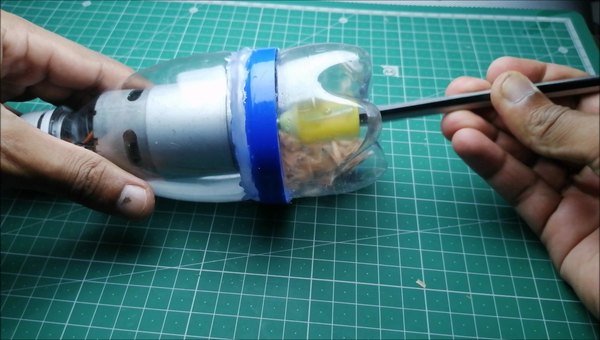

خب، دیگه وقتشه که نتیجه کارمون رو ببینیم! کار کردن با این دستگاه بی‌نهایت راحته و احتمالا تا الان خودت حدس زدی چطور کار می‌کنه. فقط کافیه آداپتور 6 ولت رو به سوکتی که ساختی وصل کنی تا برق به موتور برسه.

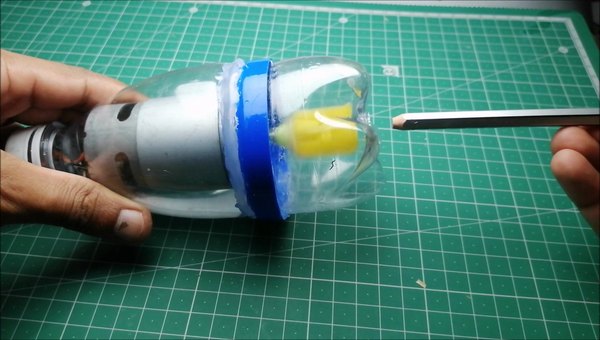

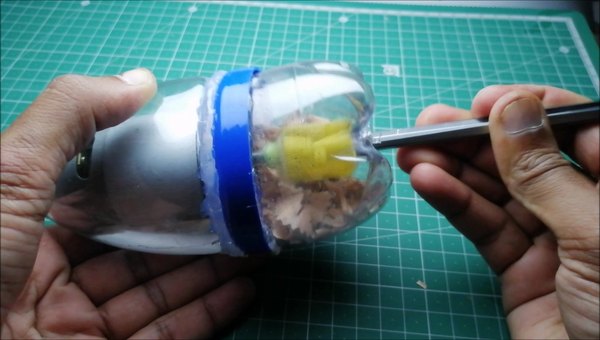

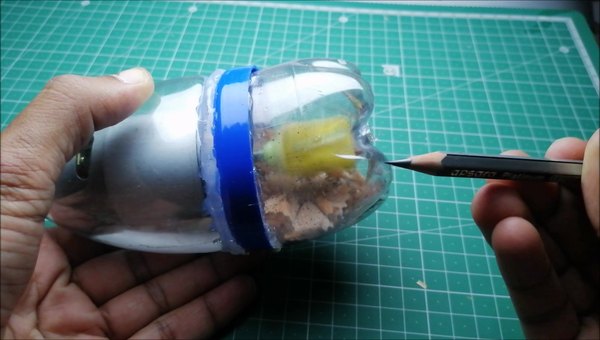

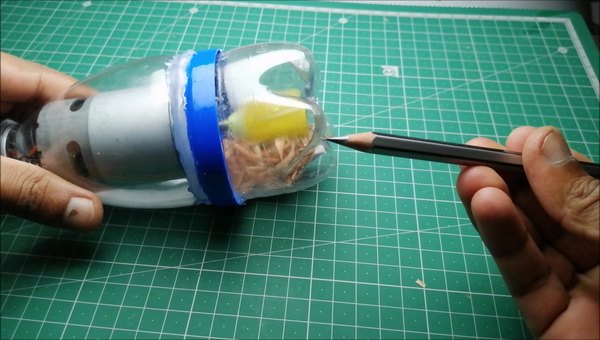

به محض اینکه موتور شروع به چرخیدن کرد، مدادت رو از سوراخ بالایی به سمت داخل و درون تراش فشار بده. موتور با قدرت می‌چرخه و تراش خیلی سریع کار خودش رو می‌کنه.

می‌بینی که تو کمتر از چند ثانیه، مدادت کاملا تیز و آماده نوشتن می‌شه! بهترین قسمتش اینه که هر وقت مخزن پر شد، خیلی راحت می‌تونی بازش کنی، آشغال‌ها رو تو سطل زباله بریزی و دوباره قاب رو ببندی. اینجوری هیچ‌وقت روی میزت کثیف نمی‌شه.

به همین سادگی تونستیم با یه مشت پلاستیک دورریختنی و یه آرمیچر ساده، یه مدادتراش برقی حرفه‌ای بسازیم. این کاردستی هم جنبه آموزشی داره و هم تو روزمره حسابی به کارت میاد؛ مخصوصا ترکیب قطعات مکانیکی با هم که همیشه پر از چالش‌های جذاب و سرگرم‌کننده‌ست. مرسی که تا آخر این آموزش همراه بودی.

اگه این مدادتراش رو ساختی، حتما نظرت رو تو کامنت‌ها برامون بنویس و بهمون بگو از چه موتوری برای ساختش استفاده کردی. منتظر پروژه‌های بعدی ما باش!
