چاپ فیبر مدار چاپی (PCB) با روش انتقال سرد تونر

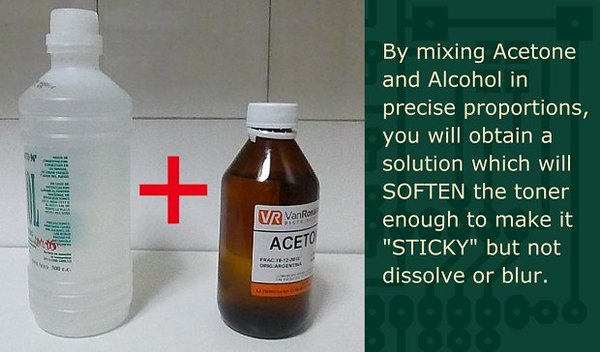

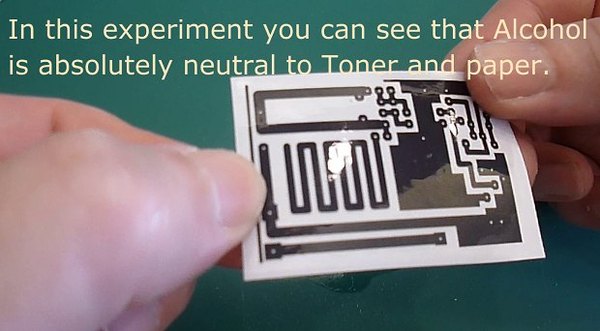

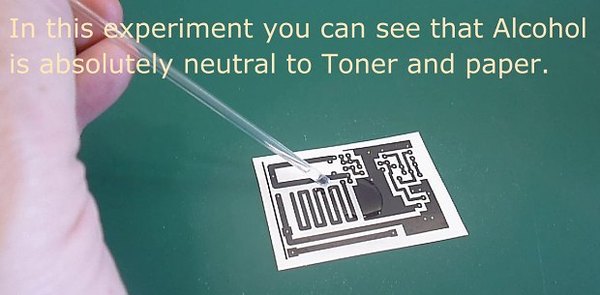

الکل یه حلال فراره، اما نکته مهمش اینه که هیچ واکنش شیمیایی‌ای با تونر چاپگر یا کاغذ نشون نمی‌ده و کاملا خنثی عمل می‌کنه. وظیفه اصلی الکل تو این روش، فقط رقیق کردن استون و کنترل قدرت اونه تا کارمون خراب نشه.

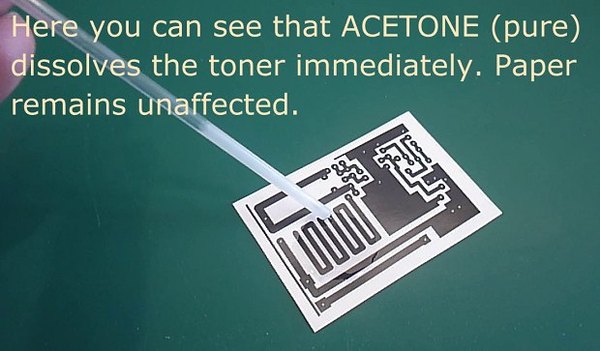

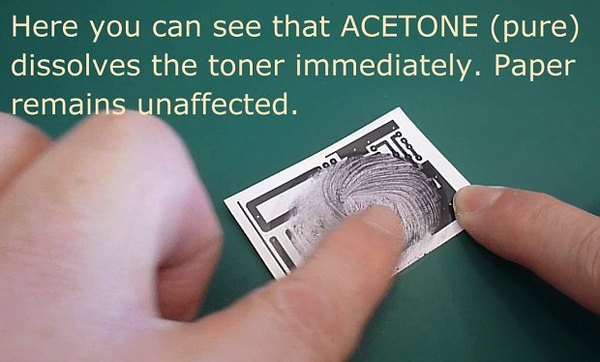

برخلاف الکل، استون خالص (دقت کن منظورم استون 100 درصده نه لاک‌پاک‌کن‌هایی که توشون آب و مواد دیگه دارن) به شدت با تونر واکنش می‌ده و تو کسری از ثانیه اون رو تو خودش حل می‌کنه.

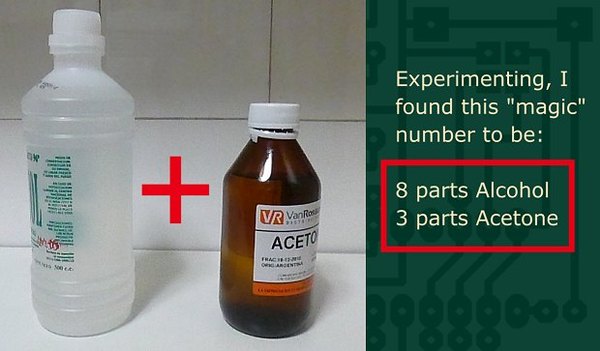

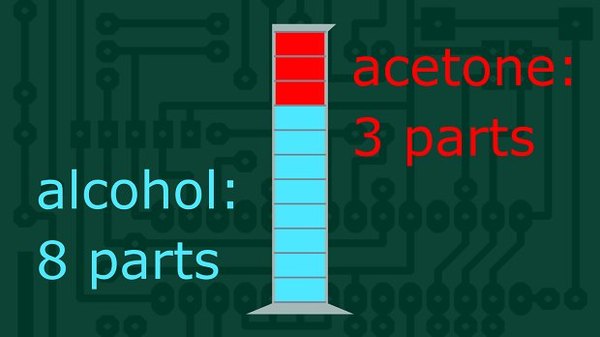

با کلی آزمایش و خطا، بهترین نسبت برای ترکیب این دو ماده، نسبت 8 به 3 به دست اومده؛ یعنی 8 واحد الکل و 3 واحد استون خالص رو باید با هم قاطی کنی. این ترکیب جادویی باعث می‌شه استون دقیقا به اندازه‌ای که لازمه تونر رو نرم و چسبناک کنه، اما اون‌قدر قوی نیست که تونر رو کامل حل کنه یا باعث پخش شدن خطوط مدار بشه.

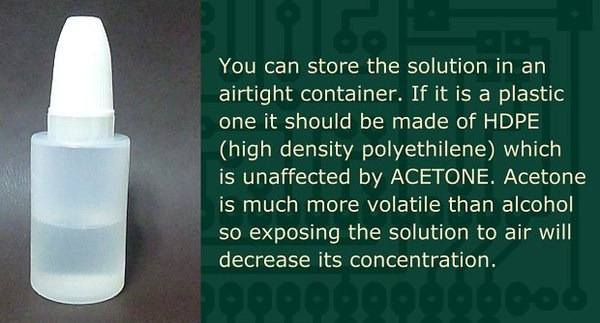

خبر خوب اینه که می‌تونی این محلول رو برای مدت طولانی نگه داری و هر بار ازش استفاده کنی. فقط یه شرط مهم داره: ظرفی که انتخاب می‌کنی باید کاملا هوابند باشه. استون خیلی فرارتر از الکله و اگه هوا بکشه، غلظت استون کم می‌شه و محلولت دیگه کارایی نداره.

همچنین ظرفی که استفاده می‌کنی باید در برابر خورندگی استون مقاوم باشه. اگه از ظرف پلاستیکی استفاده می‌کنی، حتما از جنس HDPE (پلی‌اتیلن با چگالی بالا که معمولا تو ظروف آشپزخونه یا بطری‌های مواد شوینده پیدا می‌شه) باشه، وگرنه استون ظرف رو آب می‌کنه!

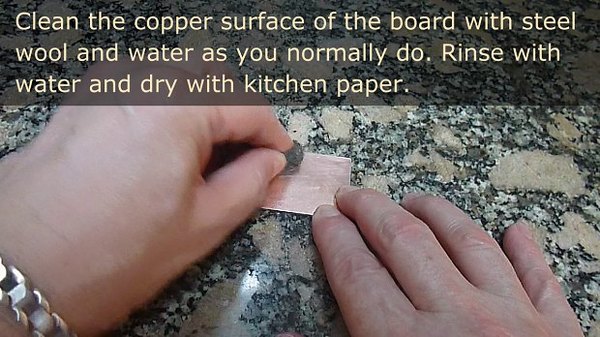

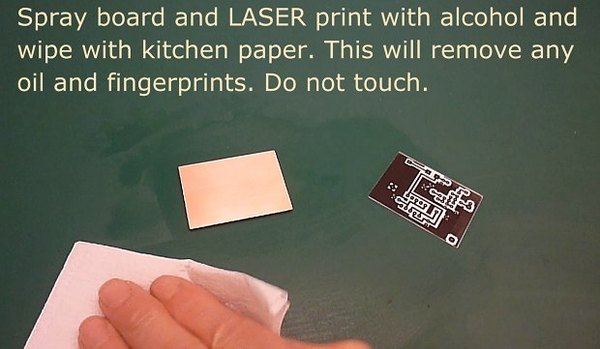

این مرحله دقیقا مثل تمام روش‌های دیگه ساخت PCB هست. باید سطح مسی فیبر رو با یه سیم ظرفشویی نرم یا سنباده خیلی ریز حسابی تمیز کنی تا کاملا براق بشه و هیچ چربی یا اکسیدی روش نمونه. بعدش هم با کمی الکل سطحش رو پاک کن تا خیالت راحت بشه.

+2

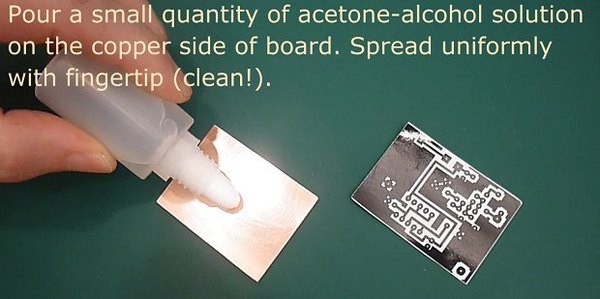

حالا می‌رسیم به بخش هیجان‌انگیز ماجرا. مقداری از محلول رو مستقیما روی سطح مسی فیبر (نه روی کاغذ!) بریز و خیلی سریع پخشش کن تا کل سطح رو بپوشونه. حواست باشه باید سرعت عمل داشته باشی چون استون سریع می‌پره.

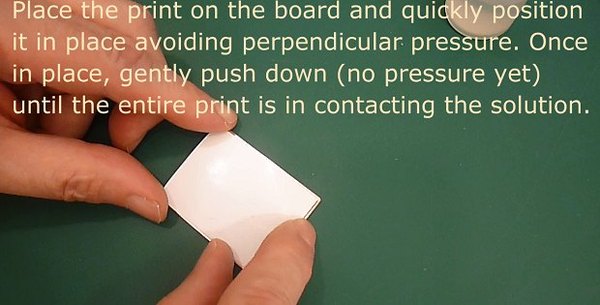

بلافاصله کاغذ چاپ‌شده رو روی فیبر بذار و تنظیمش کن. تو این مرحله اصلا کاغذ رو فشار نده، فقط بذار خیس بخوره و با محلول تماس کامل پیدا کنه.

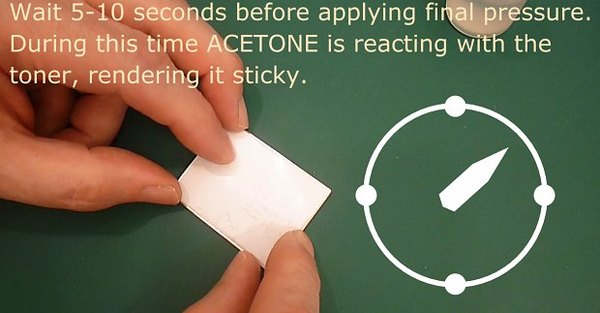

حدود 5 تا 10 ثانیه صبر کن. تو این چند ثانیه، استون داره کار خودش رو می‌کنه و تونر رو حسابی چسبناک می‌کنه. حالا یه تکه دستمال کاغذی حوله‌ای بردار، بذار روی کاغذ و با دستت یه فشار عمودی و یکنواخت به کل سطح وارد کن تا هم تونر به مس بچسبه و هم محلول اضافی جذب دستمال بشه. بعد از این کار، اجازه بده فیبر کاملا خشک بشه و در نهایت اون رو بنداز توی ظرف آب.

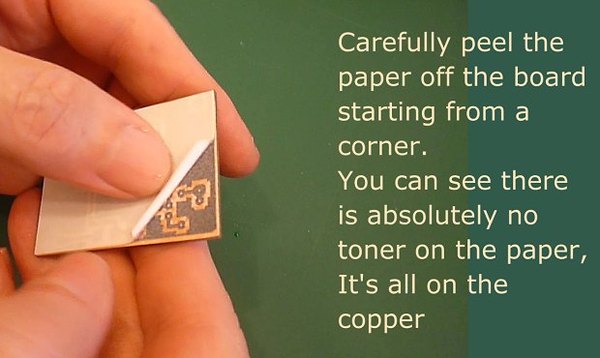

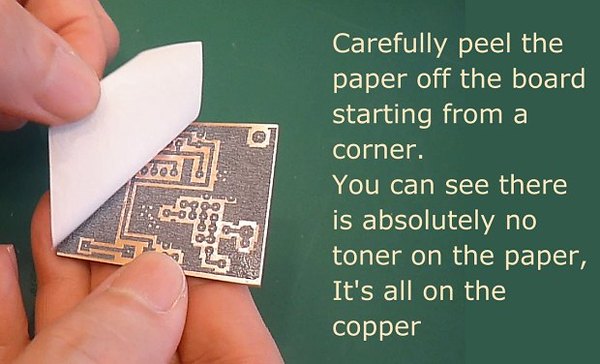

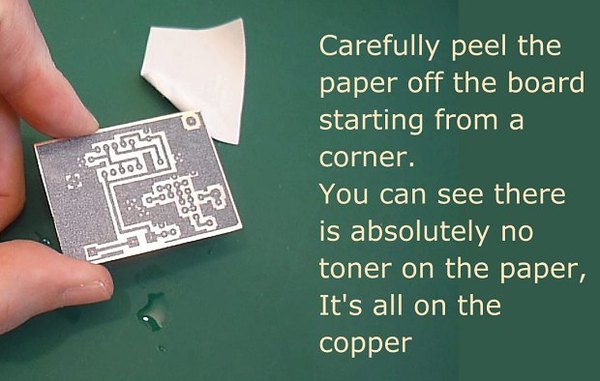

چند دقیقه‌ای صبر کن تا کاغذ حسابی تو آب خیس بخوره. اصلا عجله نکن! بعدش خیلی آروم از یه گوشه شروع کن و کاغذ رو از روی فیبر بکن.

اگه کار رو درست انجام داده باشی، هیچ اثری از تونر روی کاغذ نمی‌بینی و همه‌چیز عالی روی مس نشسته. در آخر فیبر رو زیر آب بشور تا پرزهای باقی‌مونده کاغذ هم کاملا پاک بشن.

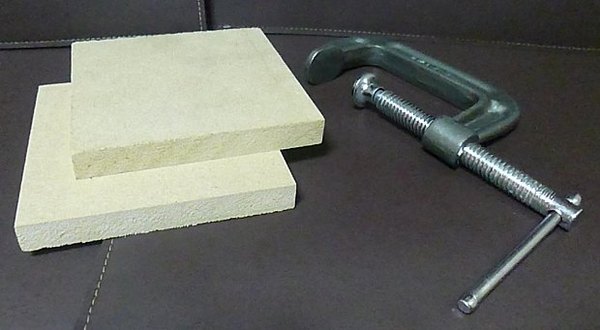

اگه مدارت بزرگه و نمی‌تونی با دست فشار یکنواختی بهش وارد کنی، یه ترفند عالی برات دارم. فیبر و کاغذ رو بذار بین دو تا تخته چوب صاف و با یه گیره دستی (C-Clamp) حسابی به هم فشارشون بده. فقط یادت نره یکی دو لایه دستمال کاغذی بین کاغذ مدار و چوب بالایی بذاری تا هم فشار بهتر پخش بشه و هم محلول راهی برای تبخیر شدن داشته باشه.
