کابینت آرکید ۴ نفره برای بازی‌های MAME

قطعات و مواد اولیه:

• ورق ام‌دی‌اف (MDF) ضخیم (استفاده از شیت‌های کوچک‌تر کار رو خیلی راحت می‌کنه)
• نوار لبه T شکل برای زیبایی دور کار
• لولای پیانویی بلند
• زنجیر نگه‌دارنده درپوش
• پایه‌های پیچی تنظیم‌شونده
• پیچ‌های کالسکه‌ای برای اتصال قطعات
• مهره‌های خاردار در سایزهای مختلف
• سیم دورنگ به مقدار لازم
• سرسیم‌های مادگی
• بست کمربندی، چسب چوب، پیچ و رنگ
• ورق پلکسی‌گلاس شفاف
• الوارها و تخته‌های چوبی در سایزهای مختلف برای شاسی‌کشی

ابزارهای نجاری و الکترونیکی:

• اره گردبر و عمودبر
• اورفرز با مجموعه‌ای از تیغه‌های کاربردی
• دریل و مته گازور (برای سوراخ‌کاری دکمه‌ها)
• مته گردبر سایز بزرگ
• انواع گیره و پیچ‌دستی
• پیچ‌گوشتی، متر، گونیا و مداد
• انبر پرس سرسیم (حتما مدل جغجغه‌ای تهیه کن تا دستت خسته نشه)
• سیم‌لخت‌کن

قطعات سخت‌افزاری و کنترلی:

• 4 عدد جوی‌استیک حرفه‌ای آرکید
• یک عدد ترک‌بال USB
• 31 عدد دکمه فشاری مخصوص آرکید
• برد رابط USB برای اتصال کلیدها به سیستم
• پایه نصب ترک‌بال
• یک کامپیوتر یا سیستم پردازشی با مشخصات مناسب برای اجرای شبیه‌سازها
• نمایشگر (مانیتور یا تلویزیون بزرگ)

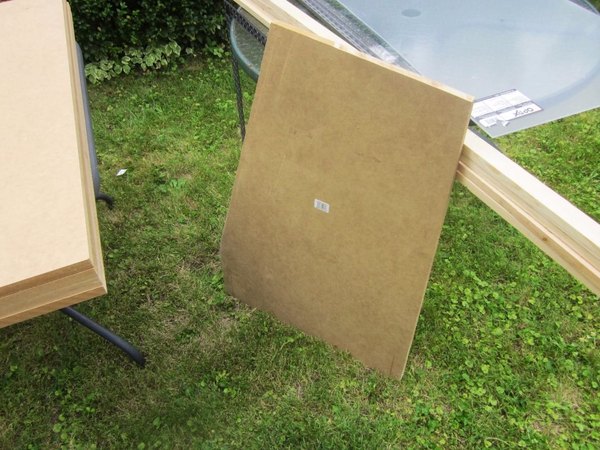

طراحی این کابینت کاملا بر اساس سادگی انجام شده. برای اینکه جابه‌جایی ورق‌های بزرگ ام‌دی‌اف سخت نباشه، می‌تونی از ورق‌های از پیش برش‌خورده در ابعاد کوچیک‌تر استفاده کنی. به این ترتیب هیچ‌کدوم از پنل‌های اصلی خیلی بزرگ و غیرقابل‌حمل نمی‌شن.

این روش باعث می‌شه نیازی به برش‌های خیلی طولانی و مستقیم نداشته باشی. عرض کابینت در قسمت‌های جلو، پشت و پهلوها همگی یکسانه و برش‌کاری رو راحت می‌کنه. می‌تونی مثل من طرح اولیه رو توی نرم‌افزارهای سه‌بعدی پیاده کنی تا ابعاد دقیق دستت بیاد.

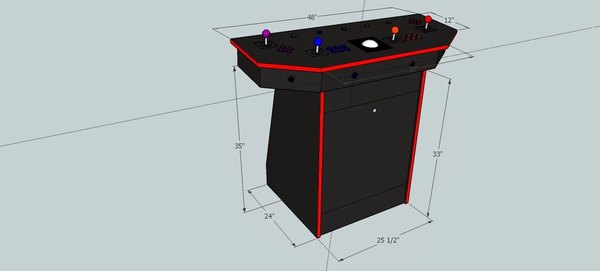

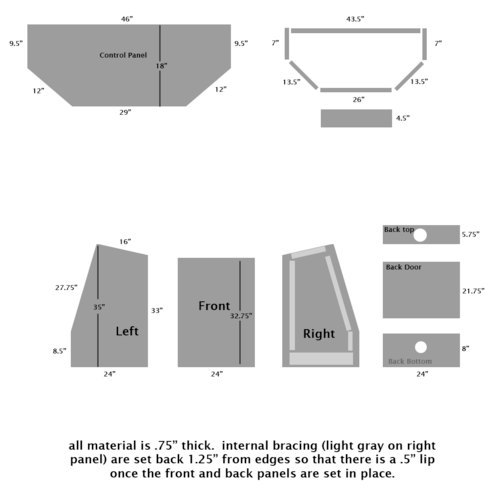

هدف ما سادگی در ساخته. من یه دیاگرام کامل با تمام اندازه‌های مورد نیاز برای چوب‌ها آماده کردم که دقیقا مشابه مدل خودم هست.

تو این مرحله باید تصمیم بگیری چه تعداد دکمه برای هر بازیکن می‌خوای. این موضوع به بازی‌هایی که قصد داری اجرا کنی بستگی داره. من خودم یه ترک‌بال هم به پنل اضافه کردم تا بتونم بازی‌های کلاسیک و ورزشی رو راحت‌تر بازی کنم.

اگه فقط می‌خوای بازی‌های شبیه‌ساز MAME رو انجام بدی، برای بازی‌های 4 نفره نهایتا به 4 دکمه برای هر نفر نیاز داری. اما بعضی بازی‌های 2 نفره (مخصوصا سبک فایتینگ) دکمه‌های بیشتری می‌خوان. واسه همین من برای بازیکن‌های 3 و 4 همون 4 دکمه رو گذاشتم و برای بازیکن‌های 1 و 2 (که در مرکز قرار دارن) 7 دکمه در نظر گرفتم.

اکثر بازی‌های مبارزه‌ای نهایتا با 6 دکمه انجام می‌شن، اما دکمه هفتم می‌تونه خیلی جاها کار راه‌انداز باشه. این چیدمان بهم اجازه میده علاوه بر بازی‌های نوستالژیک، بازی‌های جدیدتر مثل مورتال کامبت و استریت فایتر رو هم باهاش تجربه کنم.

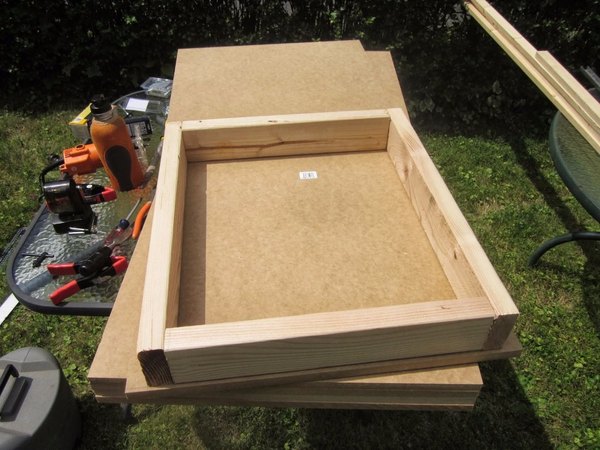

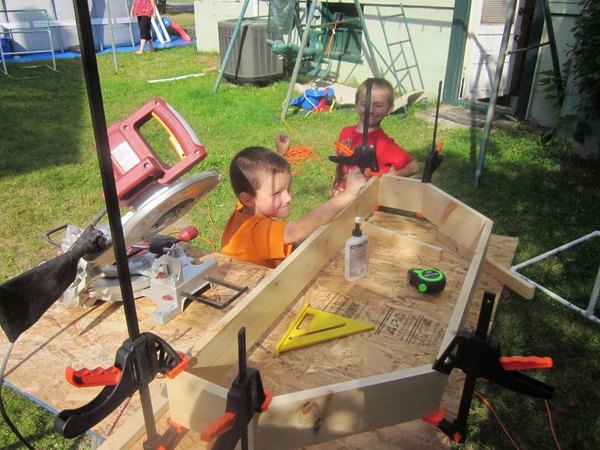

کار رو با ساخت یه شاسی مستطیل‌شکل از الوارهای 2x4 شروع می‌کنیم. ابعاد این شاسی باید دقیقا متناسب با عرض کابینتت باشه. قطعات رو با زاویه‌های گونیا کنار هم بذار و با استفاده از چسب چوب و پیچ حسابی محکمشون کن.

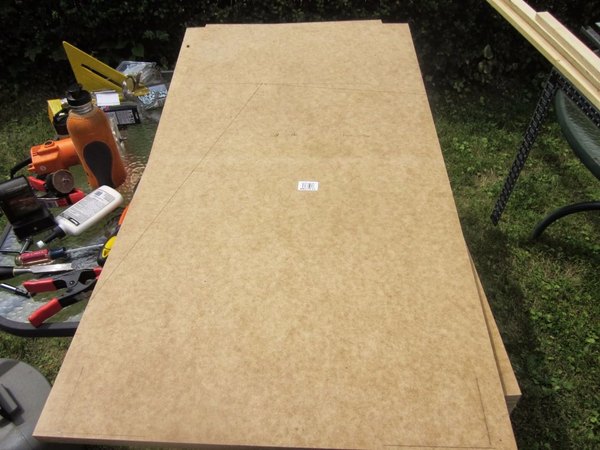

شکل یکی از پنل‌های جانبی کابینت رو روی یه ورق ام‌دی‌اف رسم کن. وقتی از ابعاد و فرم طرح مطمئن شدی، با استفاده از اره گردبر، خطوط صاف رو ببر و اون رو جدا کن.

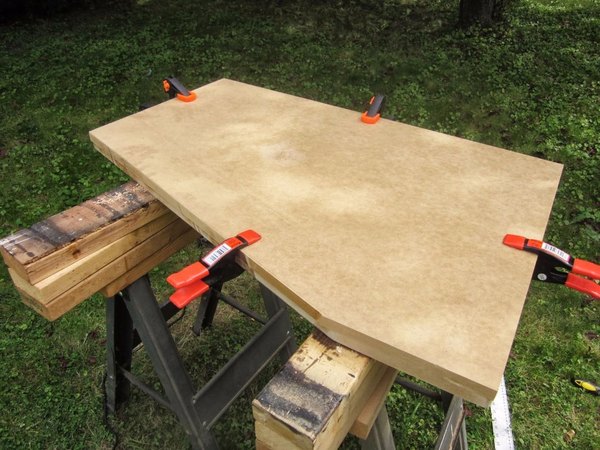

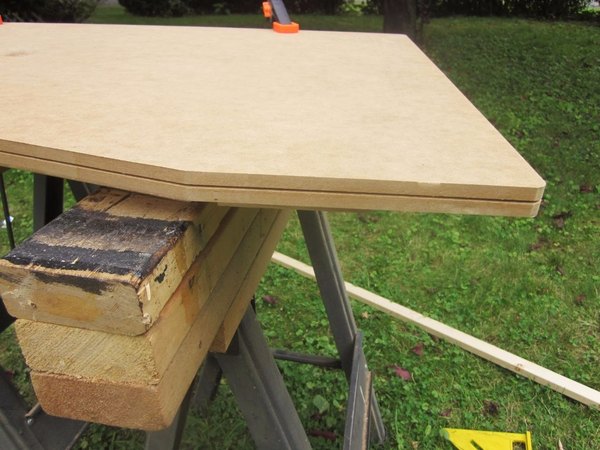

حالا همون پنلی که بریدی رو بردار و با گیره روی یه ورق ام‌دی‌اف خام محکم ببند. با کمک اورفرز و تیغه لبه‌گیر (الگوبردار)، پنل دوم رو دقیقا از روی اولی ببر. این‌طوری مطمئن می‌شی که هر دو طرف کابینتت کاملا یک‌شکل و متقارن هستن.

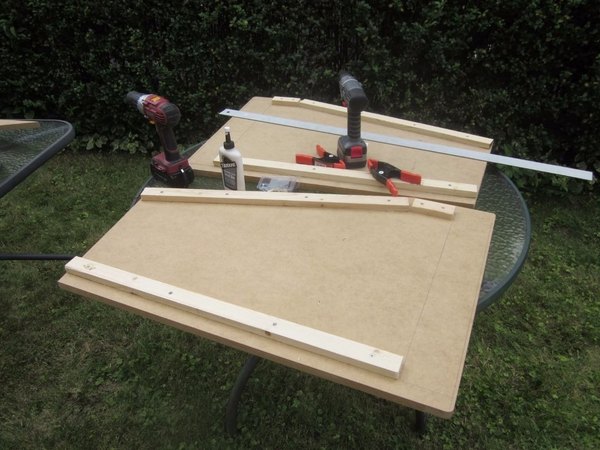

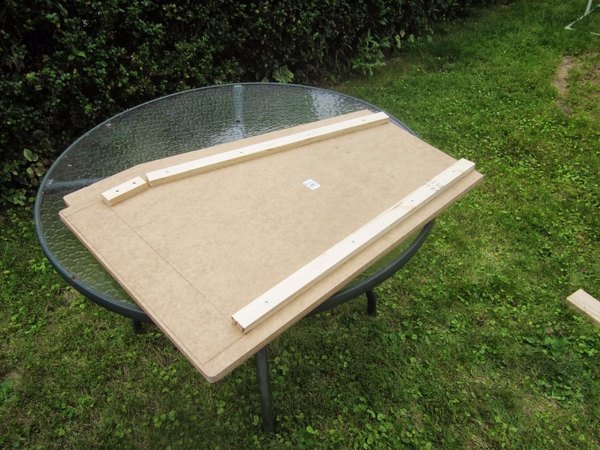

تخته‌های کاج رو به شکل نوارهایی ببر و اون‌ها رو روی لبه‌های داخلی پنل‌های جانبی بچسبون و پیچ کن تا ساختار کابینت محکم بشه. این نوارها باید با لبه بالایی هم‌سطح باشن اما از لبه‌های جلو و عقب کمی فاصله داشته باشن. همچنین از پایین هم مقداری فضا بذار تا شاسی اصلی که قبلا ساختی بتونه اونجا قرار بگیره.

من این نوارها رو با چسب چوب و پیچ‌های کوتاه نصب کردم. خیلی مهمه که طول پیچهات مناسب باشه تا نوک پیچ از سمت بیرونی ام‌دی‌اف بیرون نزنه!

این کار رو برای هر دو پنل جانبی تکرار کن؛ فقط حواست باشه که یکی از پنل‌ها رو قرینه در نظر بگیری تا نوارها روی وجه داخلی کابینت قرار بگیرن، نه وجه بیرونی.

اول از همه با اره عمودبر دو تا گوشه پایین پنل‌های جانبی رو کمی گرد کن تا نوار لبه بتونه به نرمی روی اون‌ها بچرخه و ظاهر تمیزی داشته باشه.

قبل از اینکه بخوای قطعات رو به هم مونتاژ کنی، بهترین زمانه که شیار نوار لبه رو روی ضخامت ام‌دی‌اف ایجاد کنی. با اورفرز و تیغه شیارزن مناسب، یک شیار دقیقا در مرکز ضخامت چوب بزن. من این شیار رو روی لبه‌های جلو، پایین و پشت پنل ایجاد کردم؛ برای لبه بالایی نیازی به این کار نیست.

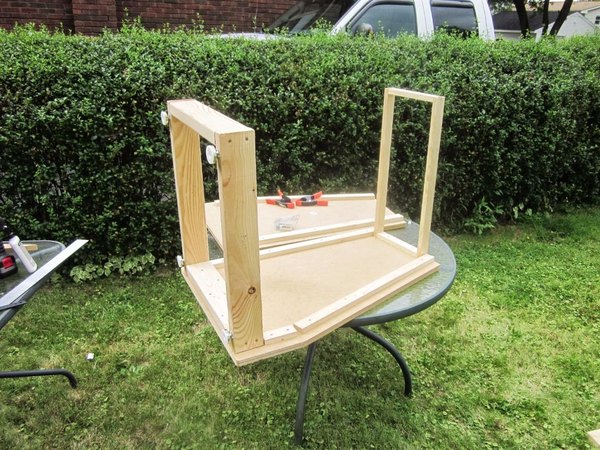

یه مهاربند مستطیلی شکل برای بخش بالایی کابینت بساز. حالا با استفاده از چسب چوب و پیچ، شاسی پایه (پایینی) و مهاربند بالایی رو به یکی از پنل‌های جانبی متصل کن.

همون‌طور که تو تصویر می‌بینی، من پایه‌های تنظیم‌شونده رو هم با استفاده از مهره‌های خاردار زیر شاسی متصل کردم. این پایه‌ها راحت پیچ می‌شن و بهت کمک می‌کنن تا کابینت رو روی سطوح مختلف کاملا تراز کنی.

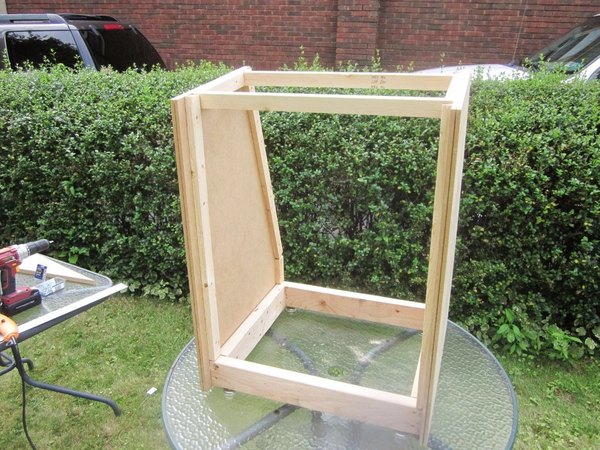

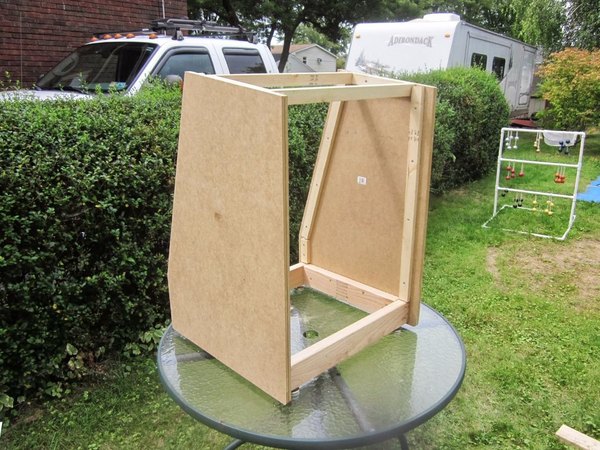

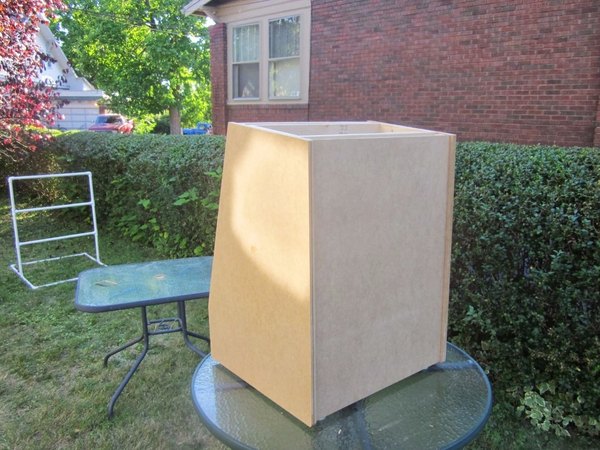

مرحله قبل رو برای پنل سمت دیگه تکرار کن و اون رو هم با چسب و پیچ حسابی محکم کن. الان دیگه اسکلت اصلی کابینتت شکل گرفته و می‌تونی اون رو روی پایه‌هاش بلند کنی.

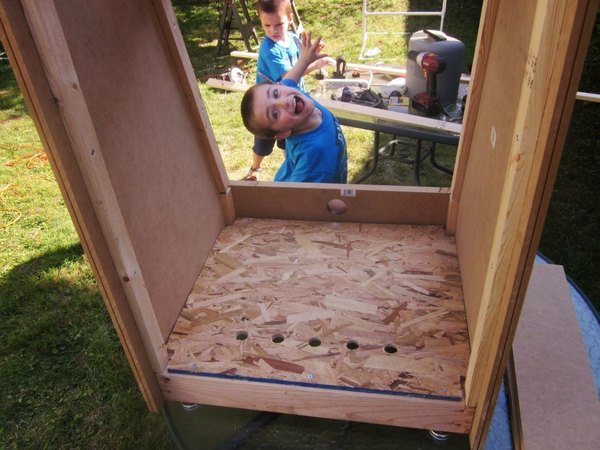

من برای پنل کف کابینت از یه تیکه چوب OSB اضافه که تو کارگاه داشتم استفاده کردم. اما اگه بخوام دوباره این کار رو بکنم، قطعا ام‌دی‌اف رو ترجیح می‌دم. این پنل رو دقیقا هم‌اندازه با فضای داخلی برش بده و به شاسی پیچ کن.

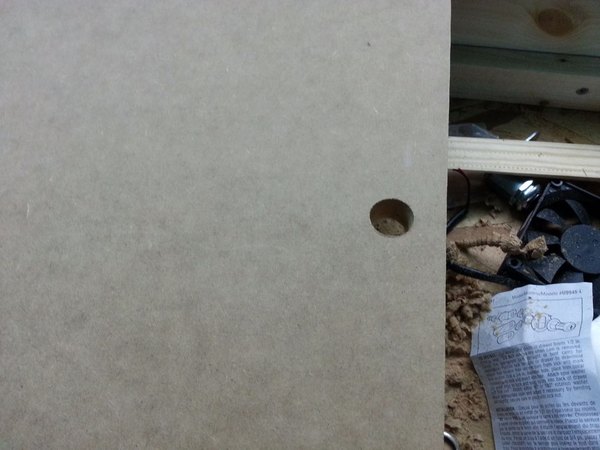

با یه مته گازور چند تا سوراخ تهویه روی این پنل ایجاد کن تا جریان هوا برقرار بشه. حالا پنل پایینی بخش پشتی رو برش بزن و نصب کن. یه سوراخ بزرگ با گردبر روش در بیار.

این سوراخ برای عبور کابل‌های برق و تصویر در نظر گرفته شده. این پنل رو فقط با چسب چوب در جای خودش محکم کن. لبه بالایی این چوب باید کمی زاویه‌دار (فارسی‌بر) بشه تا با زاویه درب پشتی هماهنگ باشه. این‌طوری وقتی در پشتی رو می‌بندی، کاملا مماس و صاف روی این لبه می‌شینه.

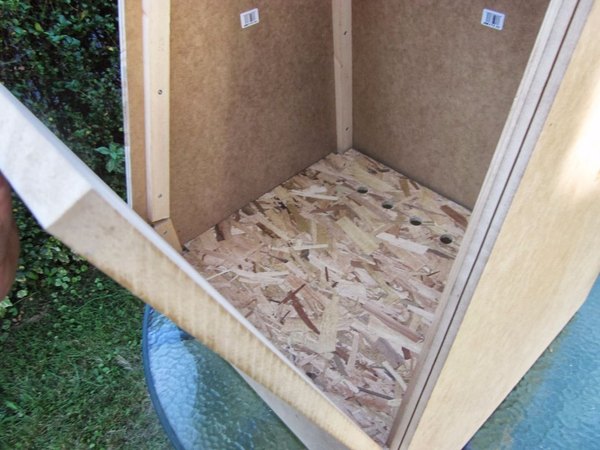

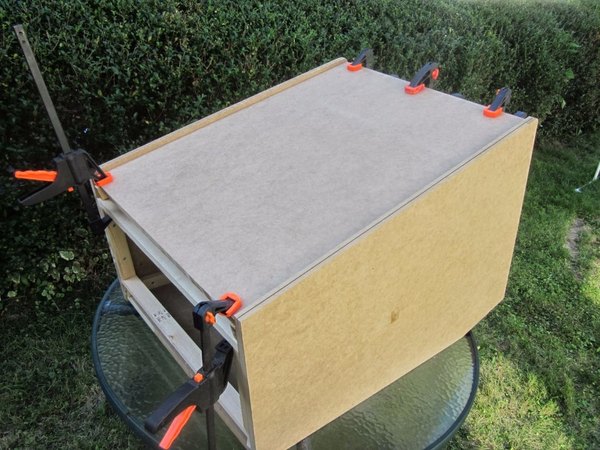

پنل جلویی رو بر اساس اندازه‌های داخلی کابینت برش بزن و با استفاده از چسب چوب سر جای خودش فیکس کن.

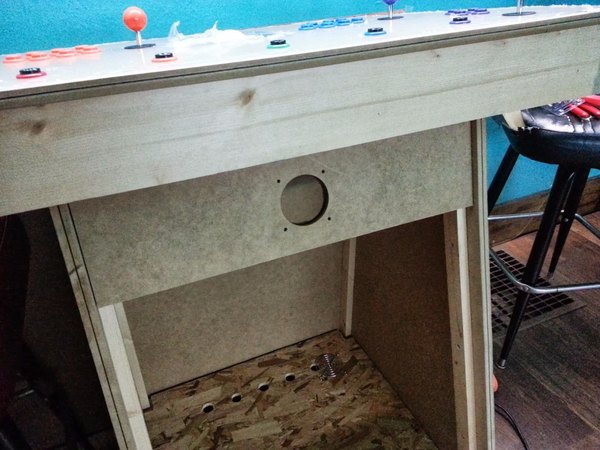

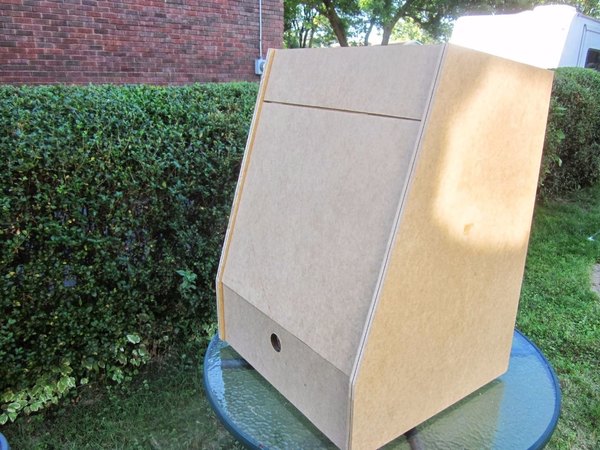

پنل بالایی پشت کابینت رو ببر و مرکز اون یه سوراخ متناسب با اندازه یه فن استاندارد کیس کامپیوتر در بیار. این کار رو می‌تونی با همون گردبر انجام بدی و بعد قطعه رو با چسب سر جاش محکم کنی.

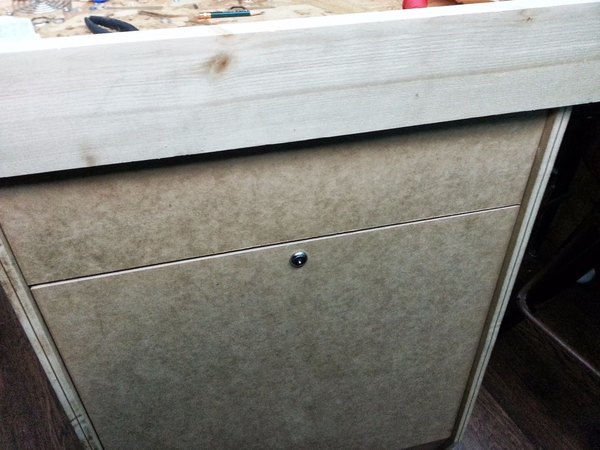

در پشتی کابینت رو هم به اندازه برش بزن؛ این در قراره بدون پیچ سر جای خودش بشینه و وزن خودش اون رو نگه می‌داره. من در نهایت یه قفل کشویی کوچیک بالاش نصب کردم تا ناخواسته باز نشه.

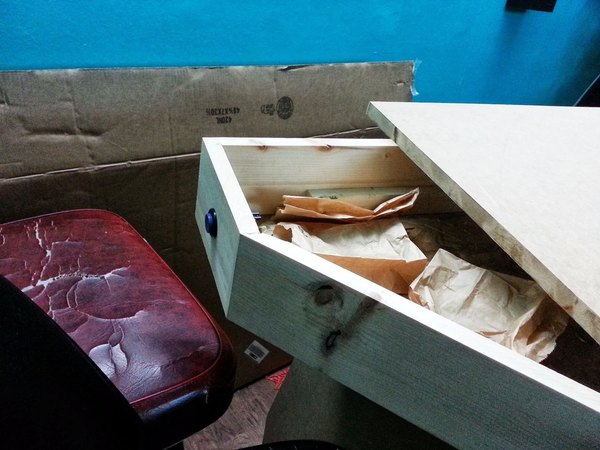

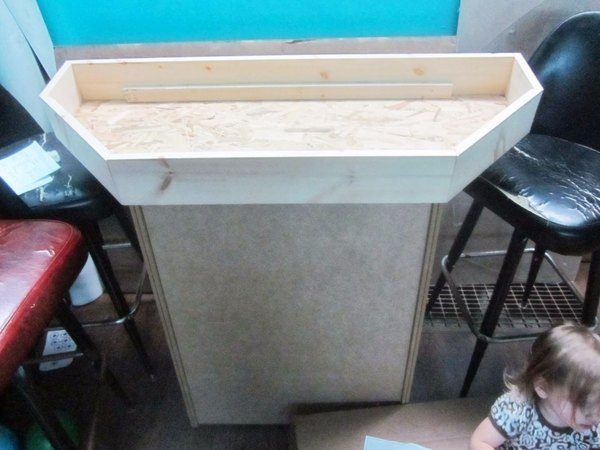

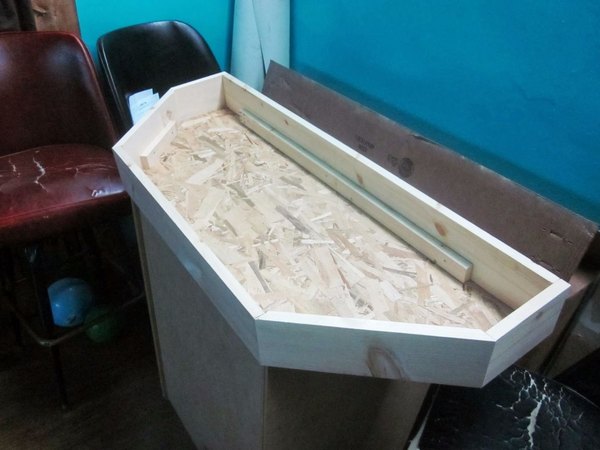

با استفاده از الوارهای کاج 1x4 یه فریم چوبی مستطیلی برای زیر پنل کنترل بساز. ابعاد این فریم باید طوری باشه که از خود صفحه اصلی پنل کمی کوچک‌تر باشه تا لبه‌های پنل مثل یه سایه‌بان از اطراف بیرون بزنه. من کف این فریم رو هم با OSB پوشوندم ولی باز هم پیشنهاد می‌کنم از ام‌دی‌اف استفاده کنی. وقتی ساخت این جعبه تموم شد، اون رو روی اسکلت اصلی کابینت قرار بده و با پیچ محکم کن.

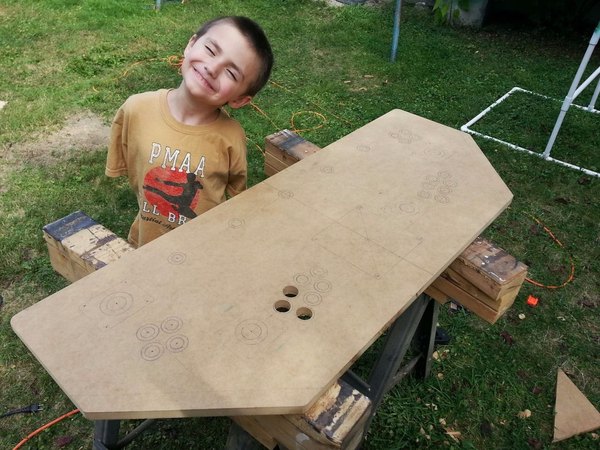

طرح پنل کنترل رو روی چوب پیاده کن و دورش رو برش بزن. یادت نره که لبه‌های این صفحه باید از فریم زیرش بیرون بزنه. حالا با دقت جای تک‌تک دکمه‌ها، جوی‌استیک‌ها و ترک‌بال رو روی چوب علامت‌گذاری کن. برای این مرحله حسابی وقت بذار، چون قراره مدت‌ها با این پنل بازی کنی و جای دکمه‌ها باید کاملا ارگونومیک باشه.

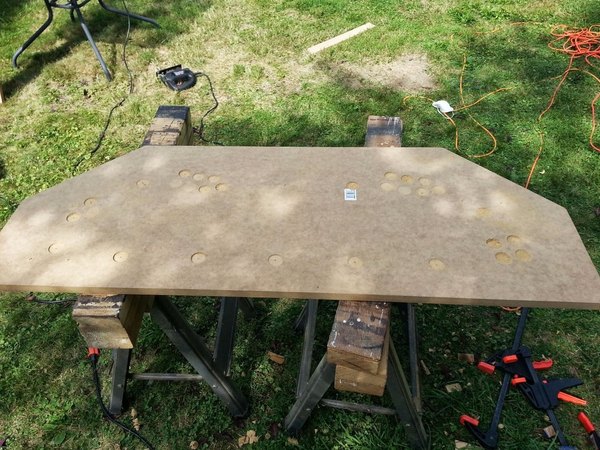

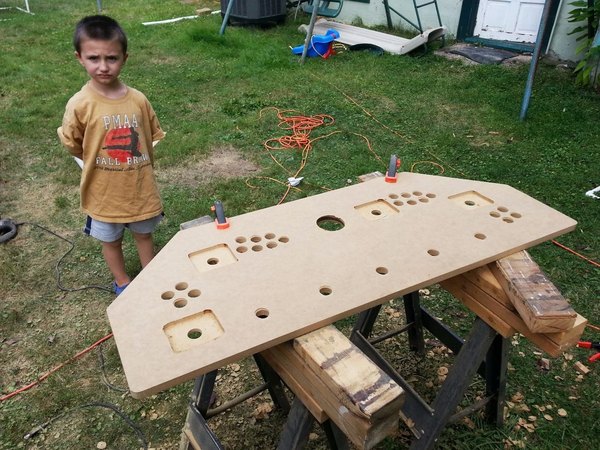

برای شروع، مرکز تمام نقاط رو با یه مته کوچیک سوراخ کن. بعدش با مته گازور 28 میلی‌متری (1 1/8 اینچ) سوراخ‌های دکمه‌ها و دسته‌ها رو در بیار. اصلا عجله نکن تا لبه‌های سوراخ‌ها تمیز دربیان.

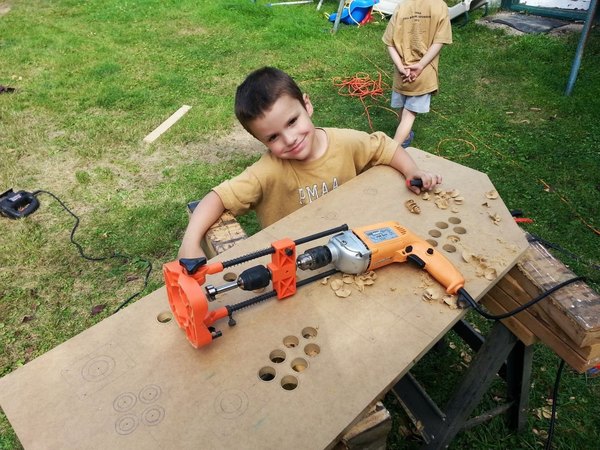

من برای اینکه سوراخ‌ها کاملا عمود به چوب زده بشن، از پایه‌های راهنمای دریل استفاده کردم که خیلی به تمیزی کار کمک می‌کنه. برای جای ترک‌بال هم باید از یه مته گردبر سایز بزرگ (حدود 75 میلی‌متر) استفاده کنی.

من می‌خواستم جوی‌استیک‌ها رو از زیر پنل نصب کنم تا هیچ پیچ یا اتصالی از روی پنل دیده نشه. برای این کار از دسته‌های ژاپنی Sanwa استفاده کردم که کیفیت خیلی بالایی دارن.

مشکلی که وجود داشت این بود که با توجه به ضخامت ام‌دی‌اف، اگه دسته‌ها رو مستقیم از زیر نصب می‌کردم، طول دسته‌ای که بیرون می‌زد خیلی کوتاه می‌شد. برای حل این مشکل، سطح زیر پنل رو در قسمت اتصال دسته‌ها با اورفرز گود کردم و حدود نیمی از ضخامت چوب رو برداشتم تا دسته‌ها بالاتر بیان.

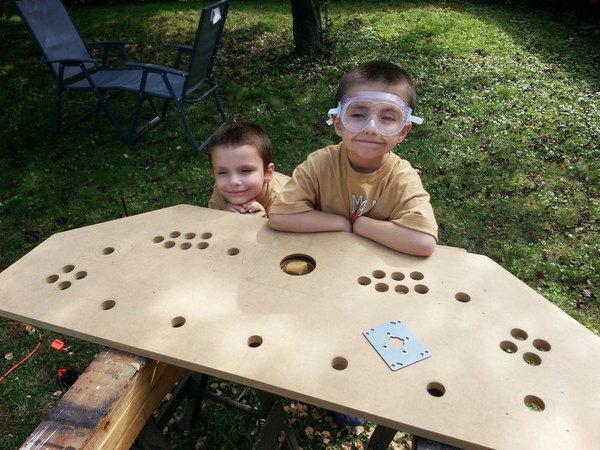

برای نصب ترک‌بال از یه پلیت (ورق فلزی) مخصوص استفاده می‌کنیم. باز هم چون نمی‌خوام هیچ پیچی روی پنل دیده بشه، این پلیت باید هم‌سطح با چوب نصب بشه تا در نهایت زیر پلکسی‌گلاس و آرت‌ورک (طرح گرافیکی) مخفی بمونه.

اما اول باید سوراخ ترک‌بال رو روی ورق پلکسی‌گلاس دربیاریم. ورق پلکسی رو با گیره روی پنل چوبی محکم ببند (یه مقدار اضافه‌تر از هر طرف در نظر بگیر). حالا با استفاده از همون سوراخی که روی چوب زدی به عنوان شابلون و اورفرز با تیغه لبه‌گیر، سوراخ ترک‌بال رو روی پلکسی در بیار.

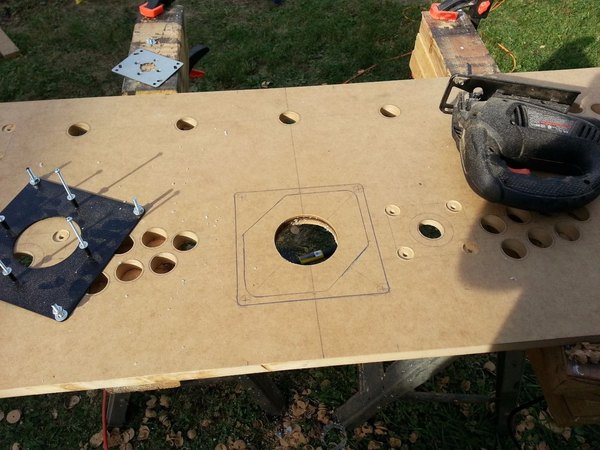

حالا پلکسی رو باز کن و فعلا بذار کنار. پلیت فلزی ترک‌بال رو دقیقا روی سوراخ چوب تنظیم کن و دورش رو با مداد خط بکش. بعد خود ترک‌بال رو برعکس تو سوراخ قرار بده و جای پایه اون رو هم خط بکش.

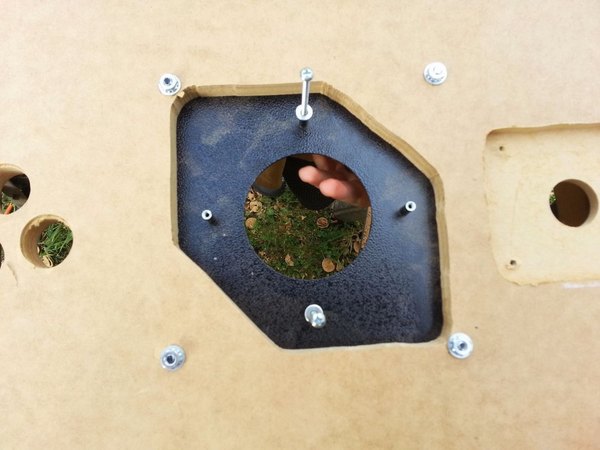

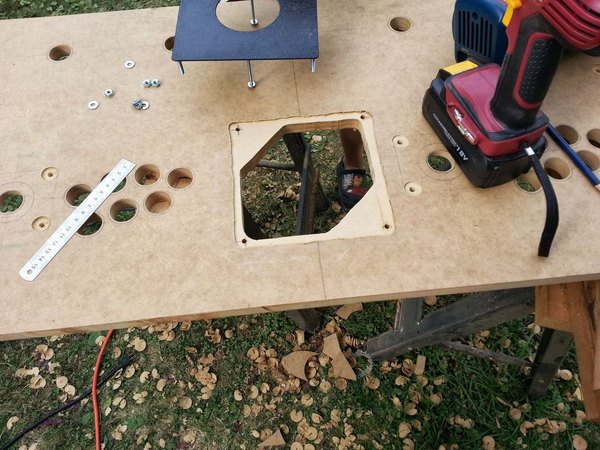

پلیت فلزی 4 تا پیچ جوش‌خورده داره؛ جای این پیچ‌ها رو علامت بزن و با دریل سوراخ کن. بعد با اره عمودبر اون محدوده‌ای که خط کشیدی رو ببر تا کل مجموعه ترک‌بال بتونه راحت توش جا بگیره.

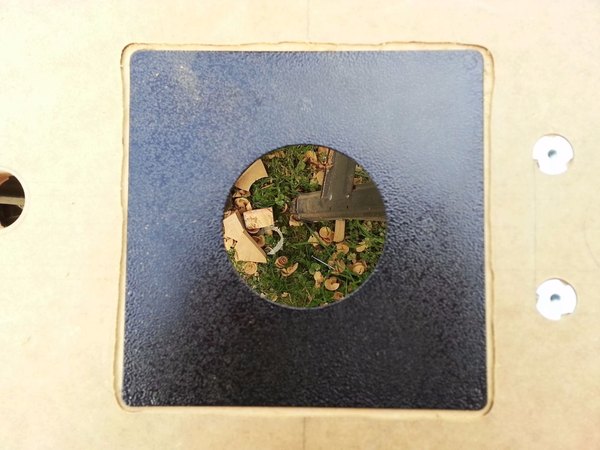

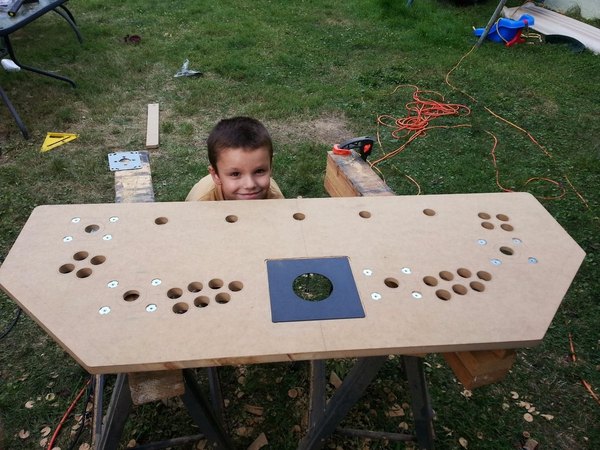

در آخر باید محدوده‌ای که برای پلیت فلزی خط کشیده بودی رو با اورفرز به ضخامت خود پلیت گود کنی تا وقتی اون رو نصب می‌کنی، کاملا هم‌سطح با چوب پنل بشه.

پایه فلزی جوی‌استیک‌ها رو دقیقا روی سوراخ‌هایی که برای دسته‌ها ایجاد کردی قرار بده و جای سوراخ پیچ‌هاش رو علامت بزن. حالا با مته مناسب این نقاط رو سوراخ کن.

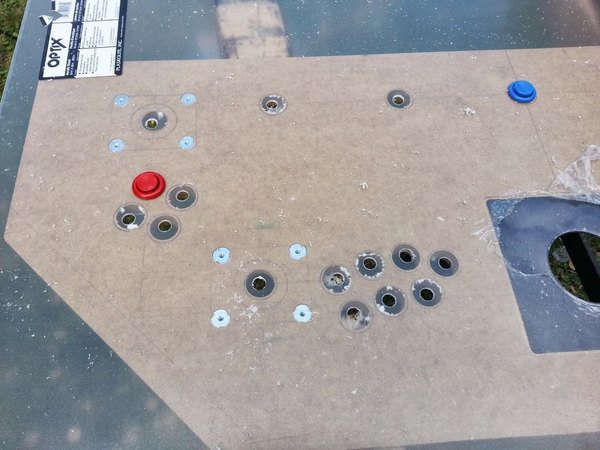

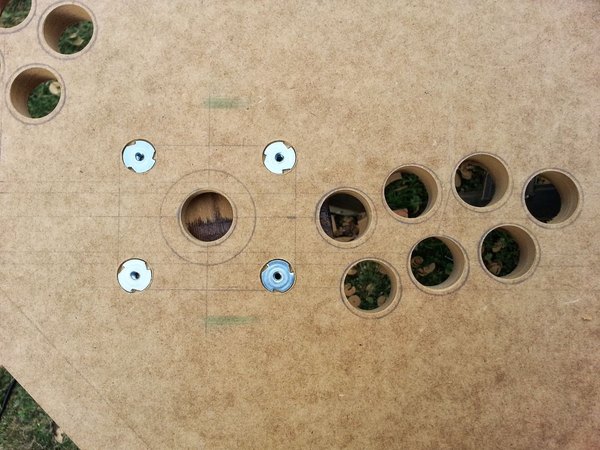

برای اینکه موقع بستن پیچ‌ها، هیچ برجستگی روی پنل ایجاد نشه، از مهره‌های خاردار (T-nut) استفاده می‌کنیم. با استفاده از مته برگی، روی سطح چوب یه مقدار گودی ایجاد کن تا مهره‌های خاردار کاملا تو چوب فرو برن و هم‌سطح بشن. حالا می‌تونی پلیت ترک‌بال و مهره‌ها رو سر جاشون نصب کنی.

+1

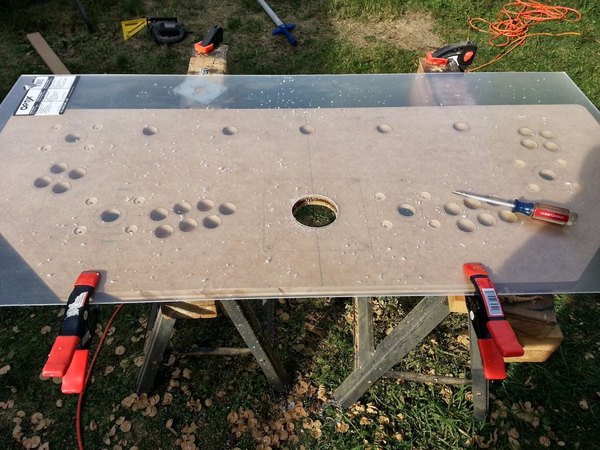

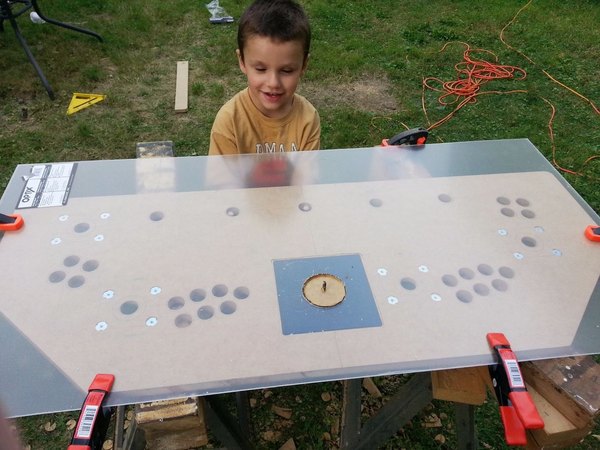

پلکسی‌گلاس رو دوباره روی پنل چوبی برگردون. دقت کن که سوراخ ترک‌بال کاملا مماس باشه. من برای اطمینان از مماس بودن، همون مته گردبر رو موقتا تو سوراخ قرار دادم و بعد ورق رو با گیره محکم بستم.

این مرحله خیلی حساسه و نیاز به حوصله داره تا پلکسی نشکنه یا ترک برنداره. من این کار رو تو دو مرحله انجام می‌دم: اول ایجاد یه سوراخ راهنما.

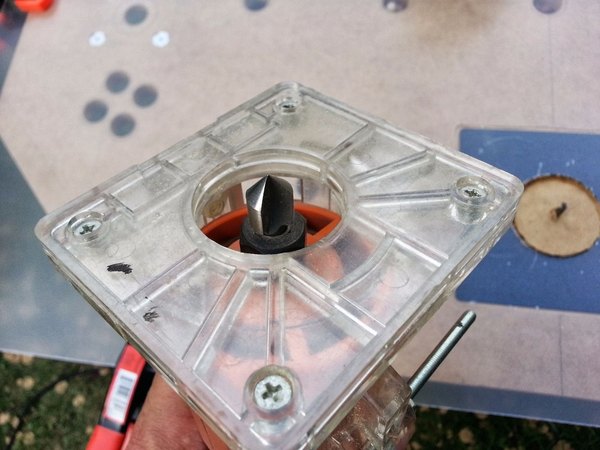

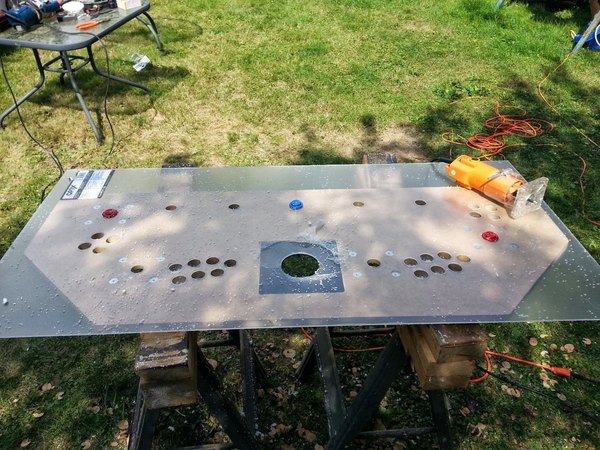

با استفاده از اورفرز و تیغه V شکل، به آرومی وارد مرکز هر کدوم از سوراخ‌های دکمه‌ها می‌شم. این کار پلکسی رو مثل کره ذوب می‌کنه و می‌بره.

(حتما تو این مرحله عینک ایمنی بزن چون تیکه‌های ریز پلکسی به اطراف پرتاب می‌شن). وقتی سوراخ‌های راهنما رو زدی، تیغه لبه‌گیر رو روی اورفرز ببند. بلبرینگ این تیغه روی لبه سوراخ چوبی حرکت می‌کنه و یه برش بی‌نقص روی پلکسی بهت تحویل می‌ده. برای اینکه پلکسی حین کار لیز نخوره، می‌تونی چند تا دکمه رو موقتا تو سوراخ‌های آماده‌شده قرار بدی.

وقتی کار تمام سوراخ‌ها تموم شد، گیره‌ها رو باز کن و پلکسی رو کنار بذار.

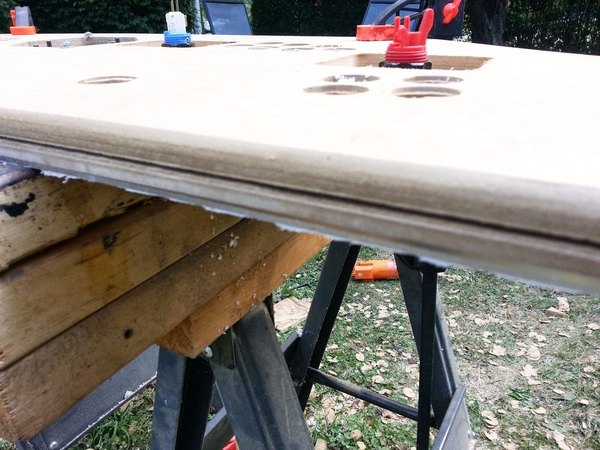

حالا نوبت ایجاد شیار نوار لبه برای خود پنل کنترله. ضخامت این نوارها معمولا با ضخامت چوب یکی هست، اما چون ما قراره روی چوب پلکسی‌گلاس نصب کنیم، باید نوار لبه کمی بالاتر قرار بگیره تا با روی پلکسی هم‌سطح بشه.

برای این کار، ارتفاع تیغه شیارزن رو به اندازه ضخامت پلکسی تغییر بده و شیار رو بزن. این کار باعث می‌شه یه مقدار از لبه پایینی ام‌دی‌اف از زیر نوار بیرون بزنه. برای تمیز کردنش، با اورفرز و تیغه گردکن، لبه پایینی چوب رو یه قوس ملایم بده تا اضافی اون پنهان بشه.

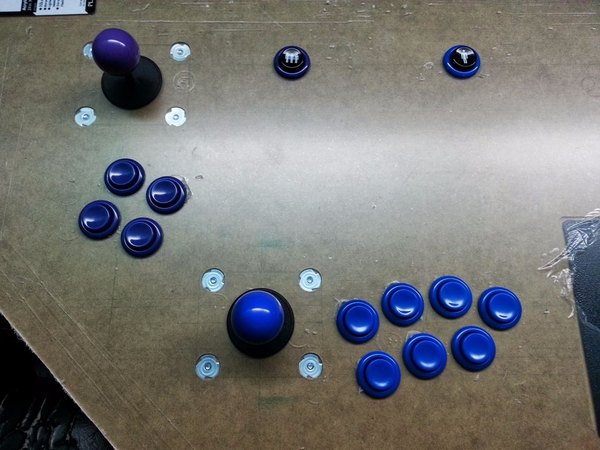

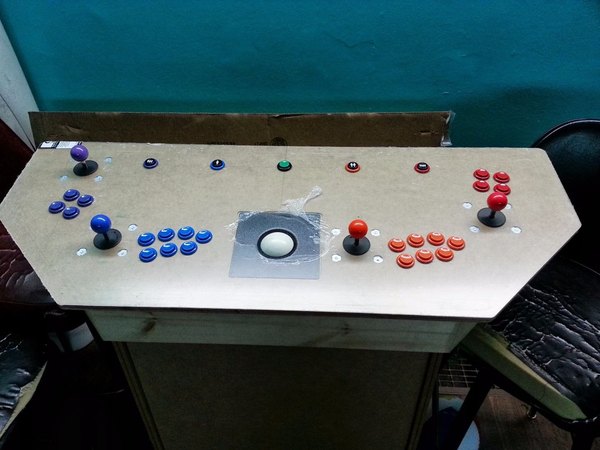

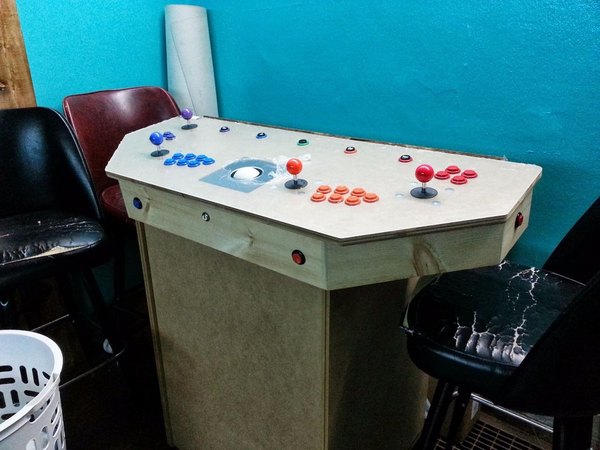

قبل از اینکه سراغ چاپ آرت‌ورک و مراحل نهایی بری، پیشنهاد می‌کنم یه بار قطعات رو به صورت موقت روی پنل نصب کنی تا مطمئن بشی فواصل و ارگونومی دکمه‌ها دقیقا همون چیزیه که می‌خوای.

+1

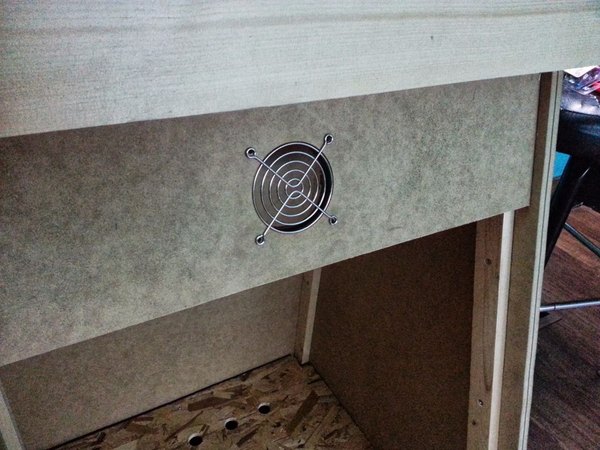

من یه فن کامپیوتری معمولی پشت کابینت نصب کردم تا هوای گرم داخل رو خارج کنه. برای درب پشتی هم از یه قفل ساده استفاده کردم. فقط کافیه جای دقیق این‌ها رو مشخص کنی و با مته سوراخ‌کاری لازم رو انجام بدی.

برای اینکه سطح پنل خیلی شلوغ نشه، دکمه‌های مربوط به انداختن سکه رو روی دیواره جلویی باکسی که زیر پنل ساختیم نصب کردم. فقط جای اون‌ها رو علامت بزن و با همون مته گازور سوراخشون کن.

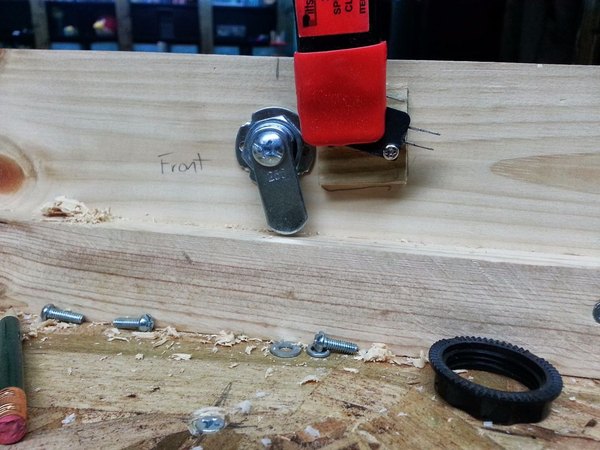

برای روشن کردن سیستم هم یه ایده جالب پیاده کردم؛ یه قفل سوئیچی درست وسط این پنل نصب کردم. وقتی کلید رو می‌چرخونی، زبانه قفل به یه میکروسوئیچ برخورد می‌کنه که سیمش به پین‌های پاور مادربرد وصله. این کار ضروری نیست، ولی حس روشن کردن یه دستگاه آرکید واقعی رو به آدم می‌ده!

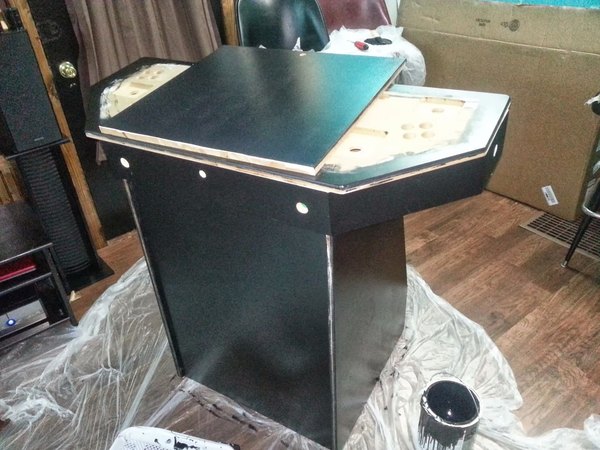

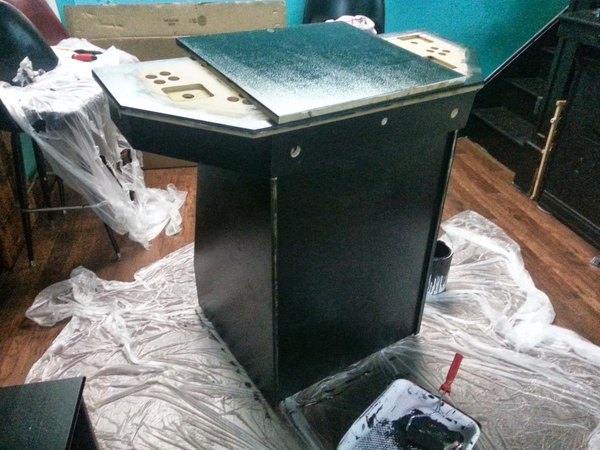

حالا نوبت به رنگ کردن می‌رسه. اول کل کار رو با یه پرایمر باکیفیت پوشش بده و بعد از خشک شدن، با استفاده از غلتک، رنگ مشکی نیمه‌براق رو روی تمام سطوح کابینت بزن.

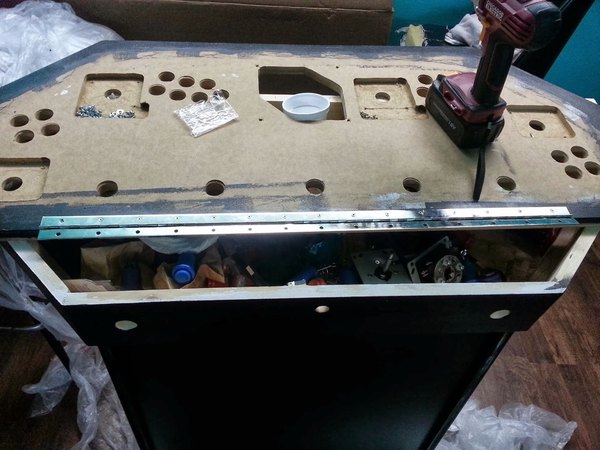

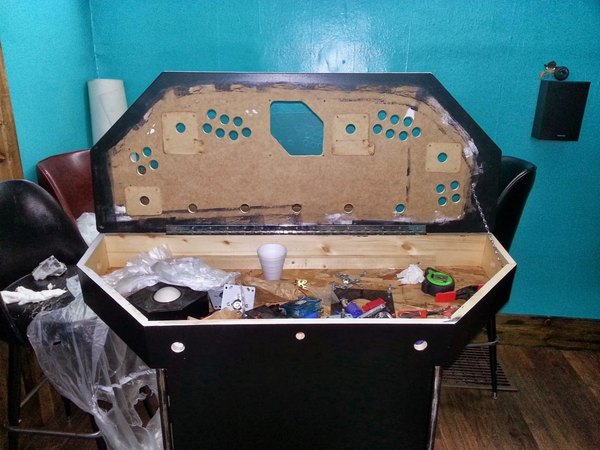

لولای پیانویی رو در قسمت پشتی پنل کنترل پیچ کن تا بتونی پنل رو مثل یه درپوش باز و بسته کنی و به سیم‌کشی‌ها دسترسی داشته باشی. همون‌طور که می‌بینی رنگ من داشت تموم می‌شد و نتونستم داخل باکس پنل رو رنگ کنم، ولی پیشنهاد می‌کنم تو این قسمت رو هم حتما رنگ کنی.

طرح گرافیکی روی پنل رو تو نرم‌افزار فتوشاپ طراحی کردم. حتما فایل رو با رزولوشن بالا (300dpi) طراحی کن تا موقع چاپ بی‌کیفیت نشه. فایل نهایی من خیلی سنگین و با ابعاد بزرگ بود.

من طرح رو روی کاغذ گلاسه مخصوص عکس چاپ کردم. ابعاد چاپ رو یه مقدار از خود پنل بزرگ‌تر در نظر بگیر تا موقع نصب نگران لبه‌ها نباشی.

(می‌تونی از چاپ‌خانه‌هایی که چاپ لارج‌فرمت انجام می‌دن کمک بگیری، حتی بعضی‌هاشون روی وینیل‌های پشت‌چسب‌دار طرحت رو می‌زنن که کار رو خیلی راحت‌تر می‌کنه).

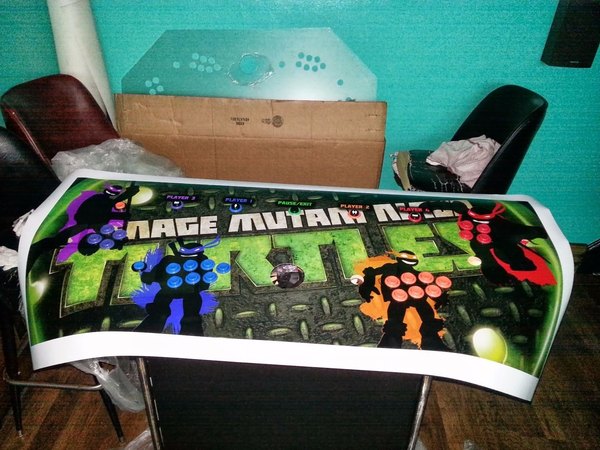

وقتی طرحت آماده شد، اون رو دقیقا روی پنل تنظیم کن. من یه چراغ‌قوه روشن گذاشتم زیر پنل تا جای سوراخ‌ها از روی کاغذ مشخص بشه. بعد طرح رو با گیره محکم کن و با یه کاتر خیلی تیز (مثل کاتر قلمی) جای دکمه‌ها و جوی‌استیک‌ها رو در بیار. حسابی دقت کن و برای اینکه کاغذ تکون نخوره، دکمه‌هایی که سوراخشون رو درمیاری همون لحظه نصب کن تا کاغذ رو نگه دارن.

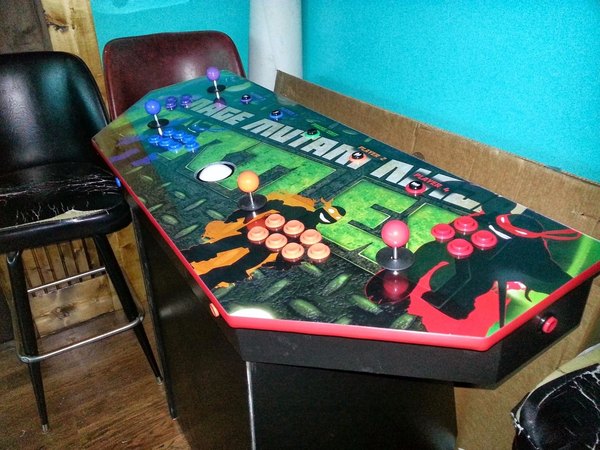

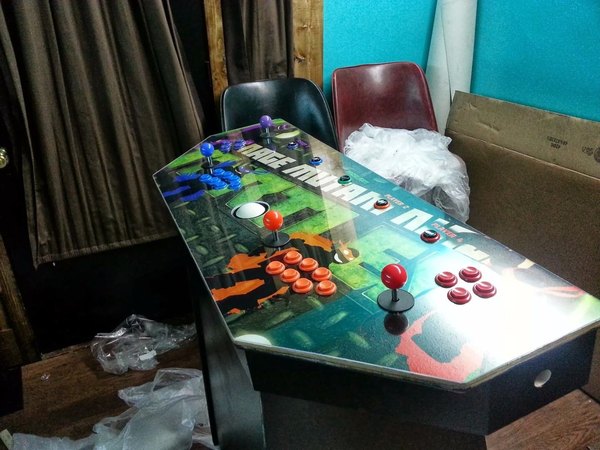

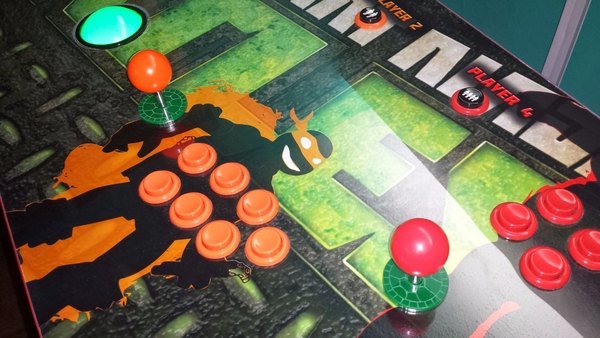

حالا ورق پلکسی رو روی طرح بذار و دکمه‌ها رو نهایی کن. با همون کاتر تیز، کاغذهای اضافه‌ای که از دور پنل بیرون زدن رو ببر تا لبه‌ها تمیز بشن. بعدش نوار لبه پلاستیکی (T-Molding) رو دورتادور پنل کنترل جا بزن.

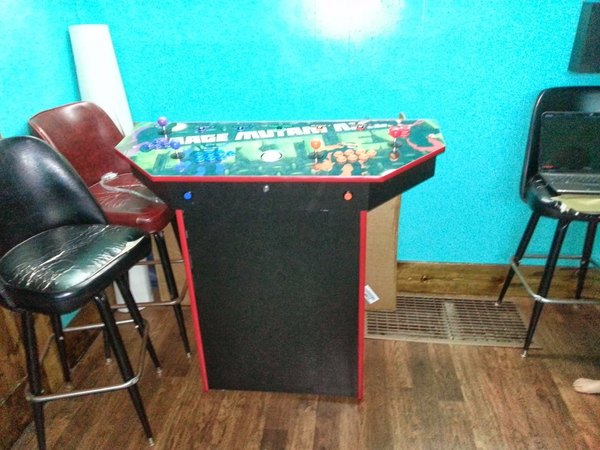

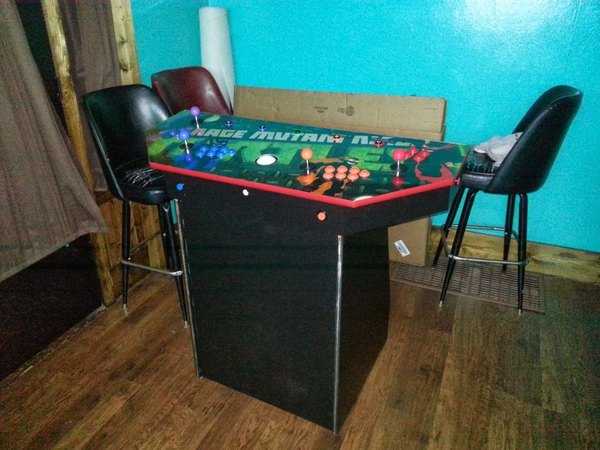

این مرحله دیگه خیلی واضح و سادست. فقط کافیه نوار لبه رو روی تمام شیارهایی که قبلا رو بدنه و شاسی اصلی زدی نصب کنی تا ظاهر کارت کاملا حرفه‌ای بشه.

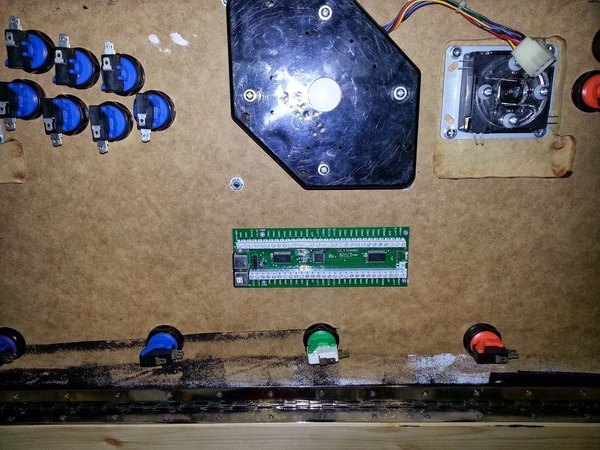

یه جای مناسب زیر پنل برای ماژول کنترلرت پیدا کن و پیچش کن. سعی کن جایی باشه که در مرکز قرار بگیره تا طول سیم‌کشی‌ها به حداقل برسه.

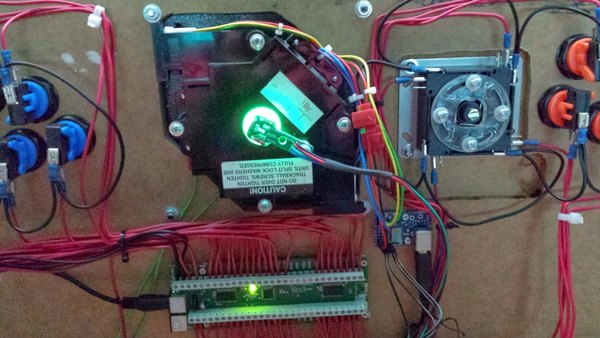

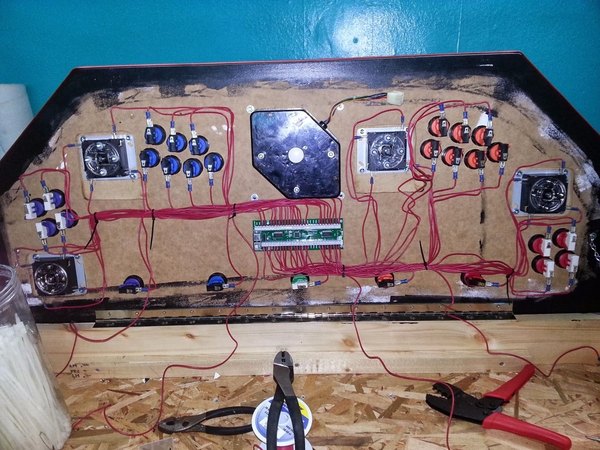

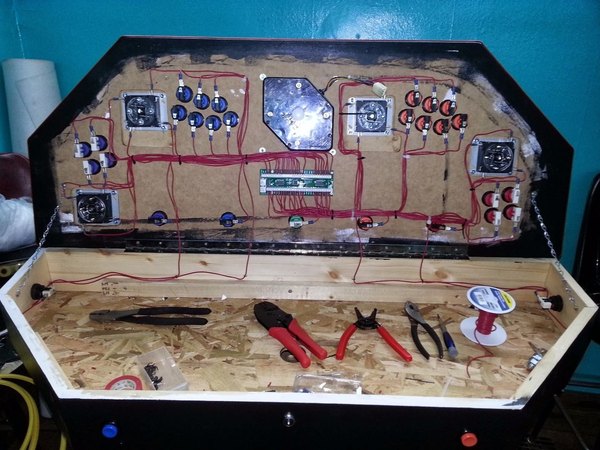

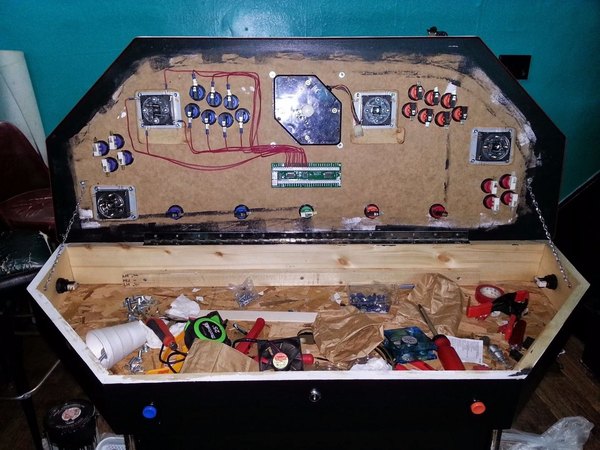

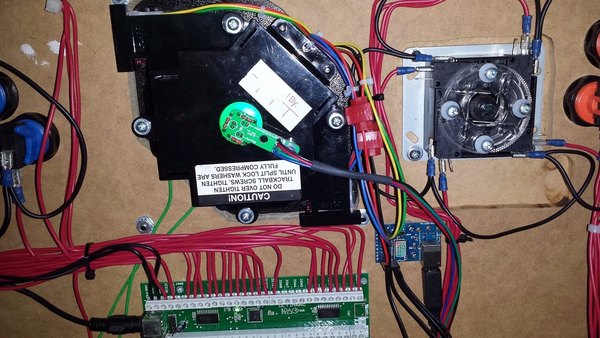

پشت هر دکمه یه میکروسوئیچ قرار داره و هر جوی‌استیک هم 4 تا میکروسوئیچ داره. با استفاده از انبر پرس جغجغه‌ای، سرسیم‌ها رو به سیم‌ها وصل کن. یک سر سیم به پایه NO (نرمالی اوپن) میکروسوئیچ وصل می‌شه و سر دیگه‌اش به پین مربوطه روی برد کنترلر می‌ره. این کار رو باید برای تک‌تک سوئیچ‌ها انجام بدی.

بعد از اینکه سیگنال‌ها رو کشیدی، باید یه اتصال زمین (Ground) مشترک بسازی. نیازی نیست از هر کلید یه سیم مجزا برای زمین بکشی، می‌تونی یه سیم رو به صورت زنجیره‌ای (Daisy chain) بین پایه‌های گراند همه سوئیچ‌ها بچرخونی. فقط یادت باشه که تو این مرحله قراره تعداد خیلی زیادی سرسیم پرس کنی!

حوصله به خرج بده و سیم‌ها رو با بست کمربندی مرتب کن، بعدا اگه بخوای دستگاه رو باز کنی و مشکلی رو پیدا کنی حسابی از این نظم خوشحال می‌شی.

+1

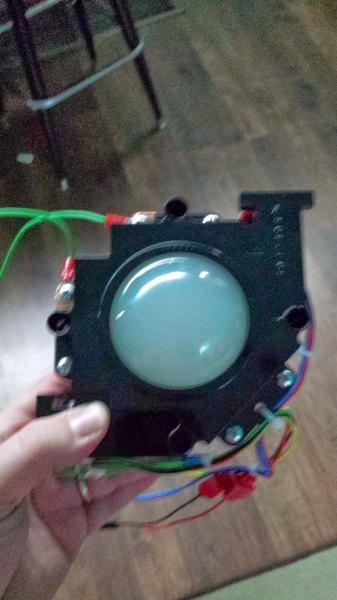

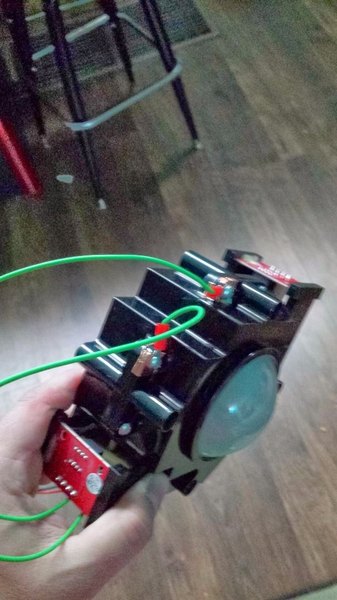

ترک‌بال رو تو پایه‌ای که براش ساختی جا بزن و کابلش رو به ماژول USB مربوط به خودش وصل کن. مدلی که من استفاده کردم داخلش نورپردازی ال‌ای‌دی هم داره که برای روشن شدنش باید پایه‌های مثبت 5 ولت و گراند رو به منبع تغذیه وصل کنی.

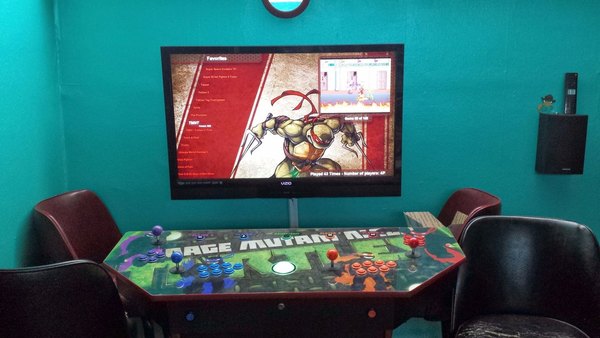

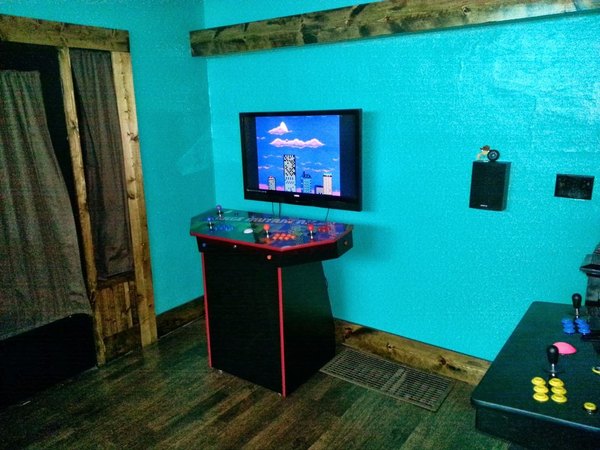

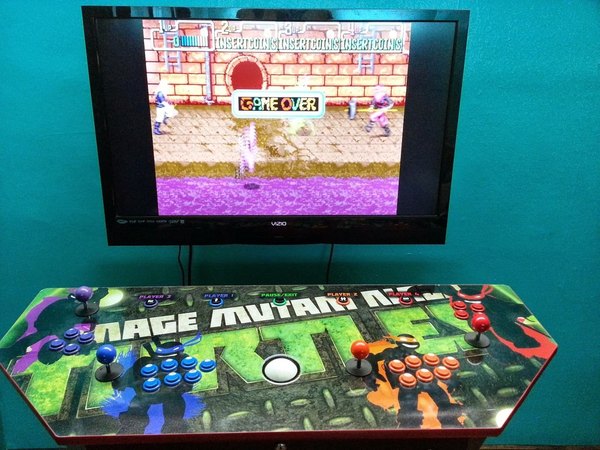

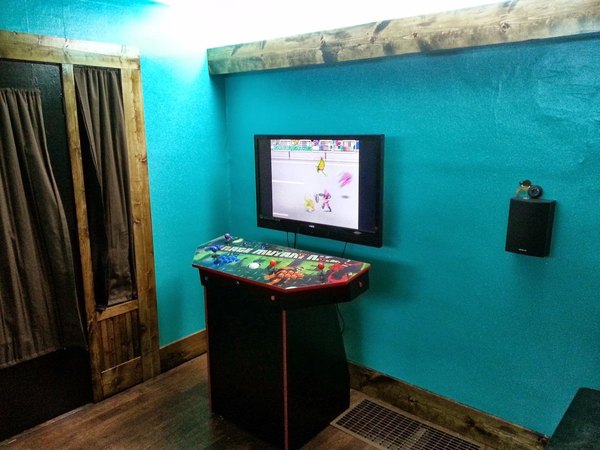

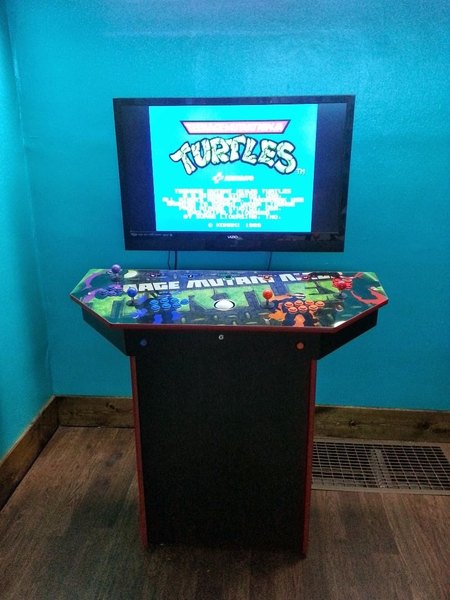

توضیح این بخش کاملا به سلیقه و نیاز خودت بستگی داره. من برای نمایشگر، یه تلویزیون 42 اینچی رو به دیوار روبروی کابینت پیچ کردم.

داخل شاسی پایین کابینت، فضای خیلی زیادی برای قرار دادن کیس کامپیوتر وجود داره. من از یه کیس با سخت‌افزار نسبتا متوسط استفاده کردم که برای اجرای بازی‌های آرکید و شبیه‌سازها کاملا جوابه. پیکربندی و نصب نرم‌افزارهای شبیه‌ساز مثل MAME تو این آموزش نمی‌گنجه، چون آموزش‌های نرم‌افزاری کاملی براش تو اینترنت پیدا می‌شه.

تمرکز اصلی این آموزش روی ساخت فیزیکی این کابینت زیبا بود. حالا سیستم رو روشن کن و کابل‌های USB رو به کامپیوتر وصل کن تا کنترلرت شناخته بشه.

+1

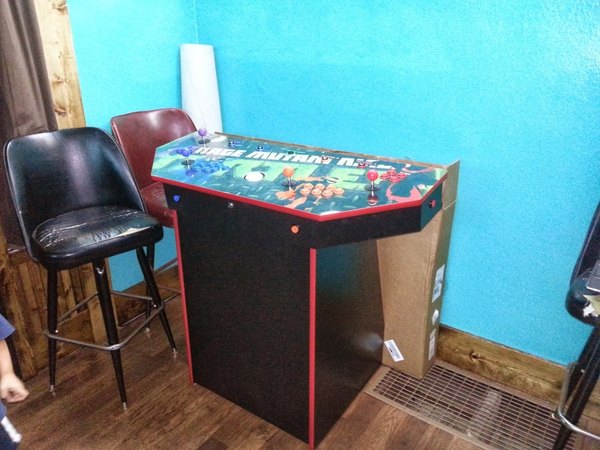

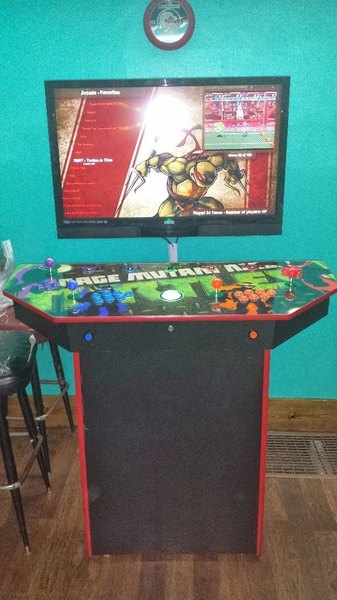

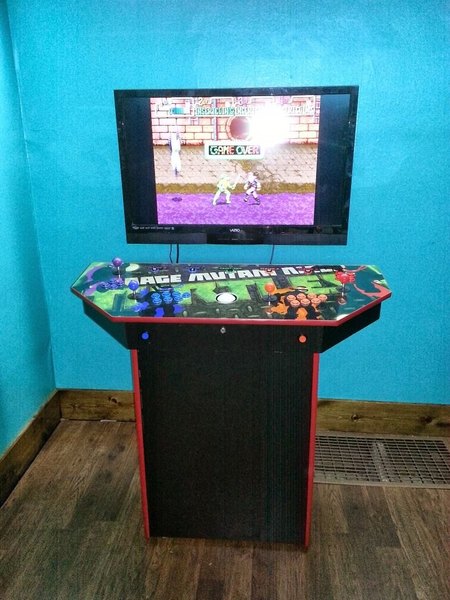

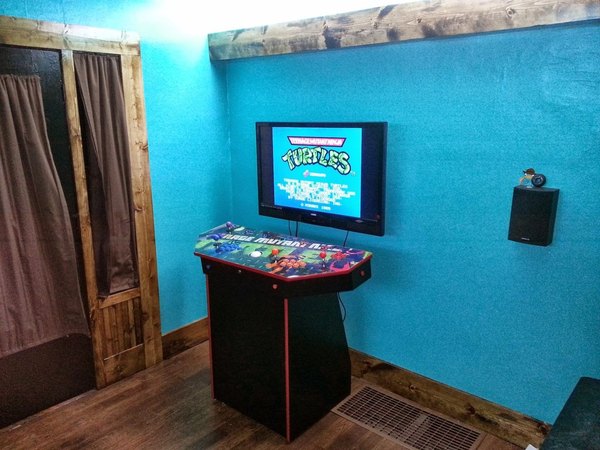

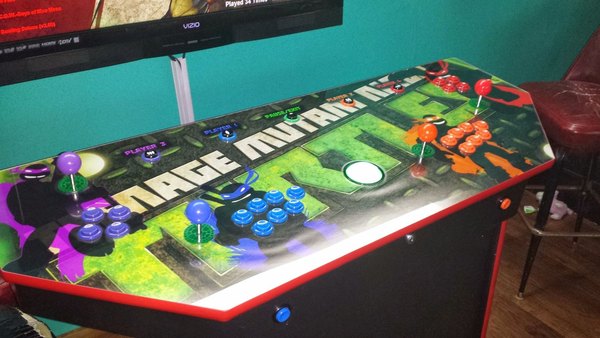

خسته نباشی! اگه تمام مراحل رو با دقت جلو اومده باشی، الان یه کنسول آرکید 4 نفره فوق‌العاده جذاب تو اتاقت داری که آماده‌ست تا بهترین لحظه‌ها رو برات بسازه. ترکیب طراحی کلاسیک و کارایی مدرن این کابینت واقعا لذت‌بخشه.
