مینی کیبورد میان‌بر (Hotkey) قابل‌ برنامه‌ریزی با پرینت سه‌بعدی

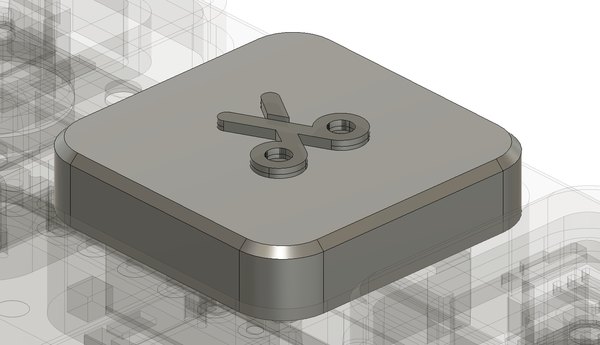

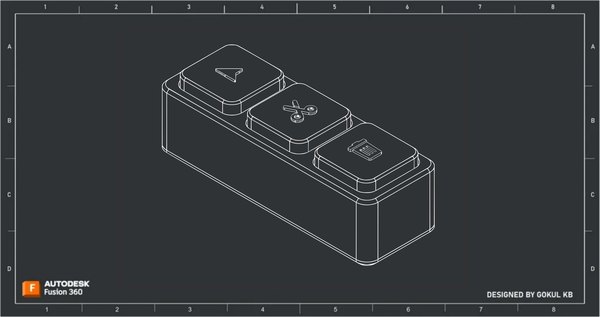

برای طراحی قاب و دکمه‌های این پروژه از نرم‌افزار Fusion 360 استفاده کردیم. یکی از جذابیت‌های این گجت اینه که می‌تونی لوگو یا آیکون دلخواهت رو روی دکمه‌ها قرار بدی. برای این کار فقط کافیه یه فایل وکتور (با فرمت SVG) از طرحت داشته باشی.

برای اینکه دکمه‌ها کیفیت سطح بالا و حرکت روونی داشته باشن، پیشنهاد می‌شه از پرینترهای رزینی استفاده کنی. تو این پروژه ما قطعات رو با پرینتر Elegoo Saturn 4 Ultra چاپ کردیم. بدنه اصلی با رزین قرمز و دکمه‌ها با رزین مشکی چاپ شدن تا یه تضاد رنگی قشنگ ایجاد بشه.

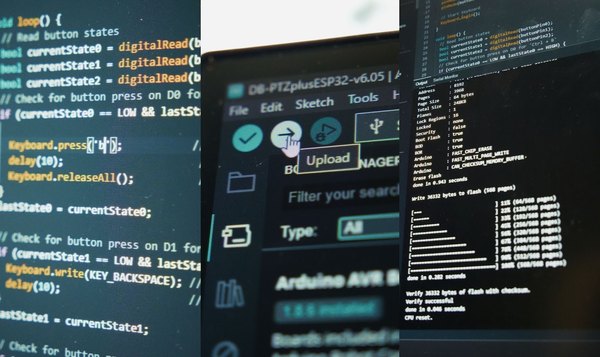

بخش نرم‌افزاری این پروژه خیلی ساده‌اس و با چند خط کد می‌تونی دکمه‌ها رو برنامه‌ریزی کنی. ما از کتابخونه استاندارد keyboard.h استفاده می‌کنیم. می‌تونی هر کلید تکی (مثل کپی و پیست) یا حتی ترکیب‌های پیچیده کلیدها رو به یه دکمه نسبت بدی.

جالبه بدونی که نیازی نیست حتما اول دستگاه رو بسازی؛ می‌تونی همین الان این کدها رو روی برد XIAO آپلود کنی و بعدش بری سراغ لحیم‌کاری.

یه نکته مهم تو کدنویسی اینه که زبان C به حروف بزرگ و کوچیک حساسه. اگه تو تابع keyboard.press از حرف 'B' (بزرگ) استفاده کنی، کامپیوتر اون رو به عنوان کلید ترکیبی 'Shift + B' در نظر می‌گیره. اگه فقط خود کلید رو می‌خوای، باید از حرف 'b' (کوچیک) استفاده کنی.

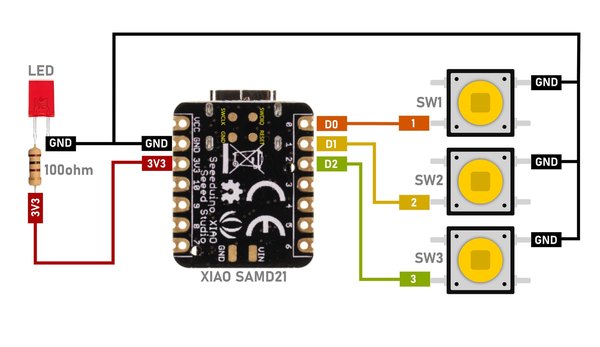

نقشه سیم‌کشی این پروژه به شدت ساده‌اس. سه تا دکمه داریم که یه سر اونا به پایه‌های دیجیتال میکروکنترلر وصل می‌شه و سر دیگه‌شون مستقیما به پایه گراند (GND). ما یه ال‌ای‌دی کوچیک مستطیلی هم تو مدار در نظر گرفتیم تا از داخل قاب پرینت‌شده یه نور ملایم قرمز به بیرون بتابه و دستگاه رو جذاب‌تر کنه.

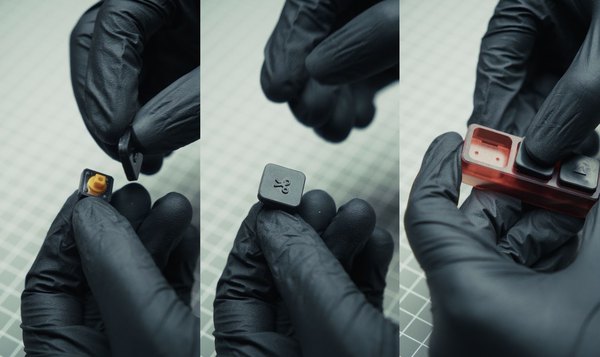

5.1 اول از همه سرپوش‌های پرینت‌شده دکمه‌ها رو روی کلیدهای فشاری قرار بده و با یه کم فشار جا بندازشون. بعدش هر سه تا دکمه رو داخل شیارهای روی بدنه اصلی بذار.

5.2 حالا طبق شماتیکی که داشتیم، سیم‌کشی‌ها رو انجام بده و پایه‌ها رو لحیم کن. ال‌ای‌دی قرمز رو هم با یه قطره چسب تو قسمتی که نورش بهتر پخش می‌شه ثابت کن.

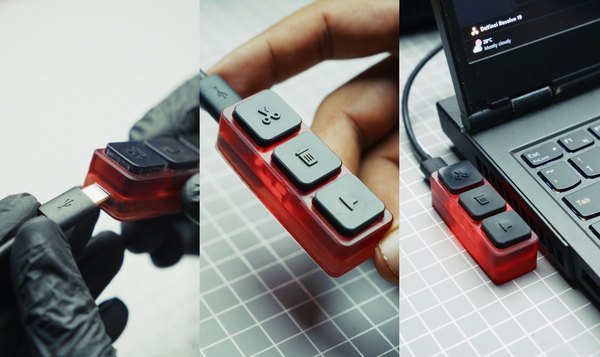

مینی کیبورد میان‌برت آماده‌اس! حالا فقط کافیه کابل تایپ سی رو بهش وصل کنی و سر دیگه‌اش رو بزنی به کامپیوتر. سیستم به صورت خودکار اون رو به عنوان یه کیبورد می‌شناسه و بدون نیاز به نصب هیچ درایوری، آماده کاره.

ساختن گجت‌های شخصی‌سازی‌شده همیشه یکی از جذاب‌ترین بخش‌های دنیای الکترونیک و پرینت سه‌بعدیه. ما تو تیم آیسی‌مدار همیشه دنبال ایده‌هایی هستیم که کار روزمره‌ات رو راحت‌تر کنن. اگه تو هم این ماکروپد باحال رو ساختی و کلیدهای خاصی رو براش برنامه‌ریزی کردی، حتما تو بخش نظرات برامون بنویس تا با هم از ایده‌هاتون ایده بگیریم!
