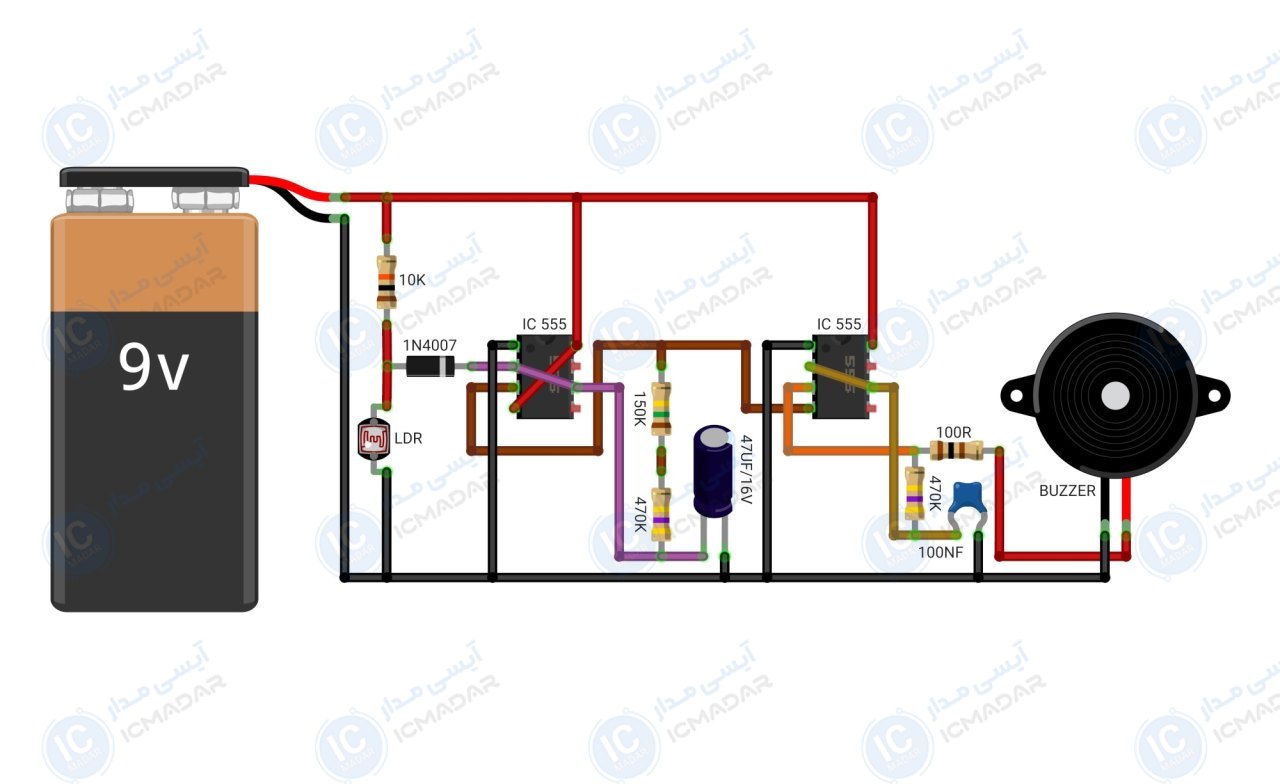

مدار هشدار دهنده درب یخچال
هشدار در زمان باز بودن یخچال | کاهش مصرف انرژی یخچال | کنترل بهینه عملکرد یخچال
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- تراشه : NE555
- تغذیه ورودی : 9 ولت
- نوع ورودی : مستقیم
- زمان پیشفرض : 30 ثانیه
- نوع هشدار خروجی : بازر
- نوع سنسور نوری : LDR
- ابعاد مدار : کوچک و سبک
- حساسیت به نور : قابل تنظیم
- پی سی بی : 43 در 46 میلیمتر
- تعداد قطعات : 12 عدد
لیست قطعات
- آیسی NE555 دو عدد
- سنسور فتوسل
- دیود 1N4007
- خازن 47 میکرو فاراد 16 ولت
- خازن 100 نانو فاراد عدسی
- مقاومت 10 کیلو اهم
- مقاومت 470 کیلو اهم دو عدد
- مقاومت 100 اهم
- مقاومت 150 کیلو اهم
- بازر 5 ولت
آشنایی با قطعات مدار
