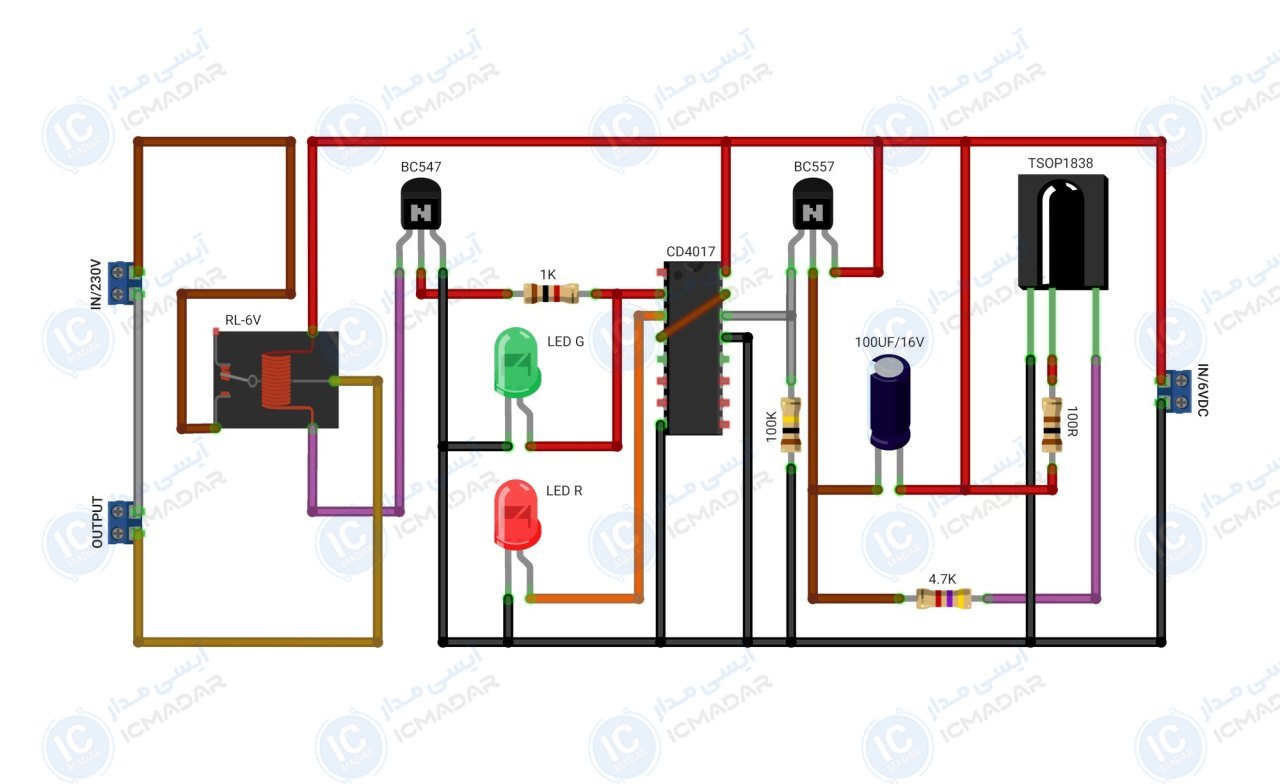

مدار کنترل وسایل برقی با ریموت
کنترل روشنایی خونه | مدیریت پریزهای برقی | پروژههای آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 6 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلی آمپر
- • سنسور : TSOP1838
- • نشانگر ال ای دی : دارد
- • ریموت سازگار : همه مدل
- • برد کنترل : وابسته به ریموت
- • حساسیت گیرنده: بالا
- • پی سی بی : 63 در 35 میلمیتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- ایسی 4017
- گیرنده TSOP1838
- رله 6 ولت 10 آمپر
- ترانزیستور BC547
- ترانزیستور BC557
- ال ای دی سبز مات
- ال ای دی قرمز مات
- خازن 100 میکروفاراد 16 ولت
- مقاومت 100 اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 100 کیلو اهم
آشنایی با قطعات مدار
