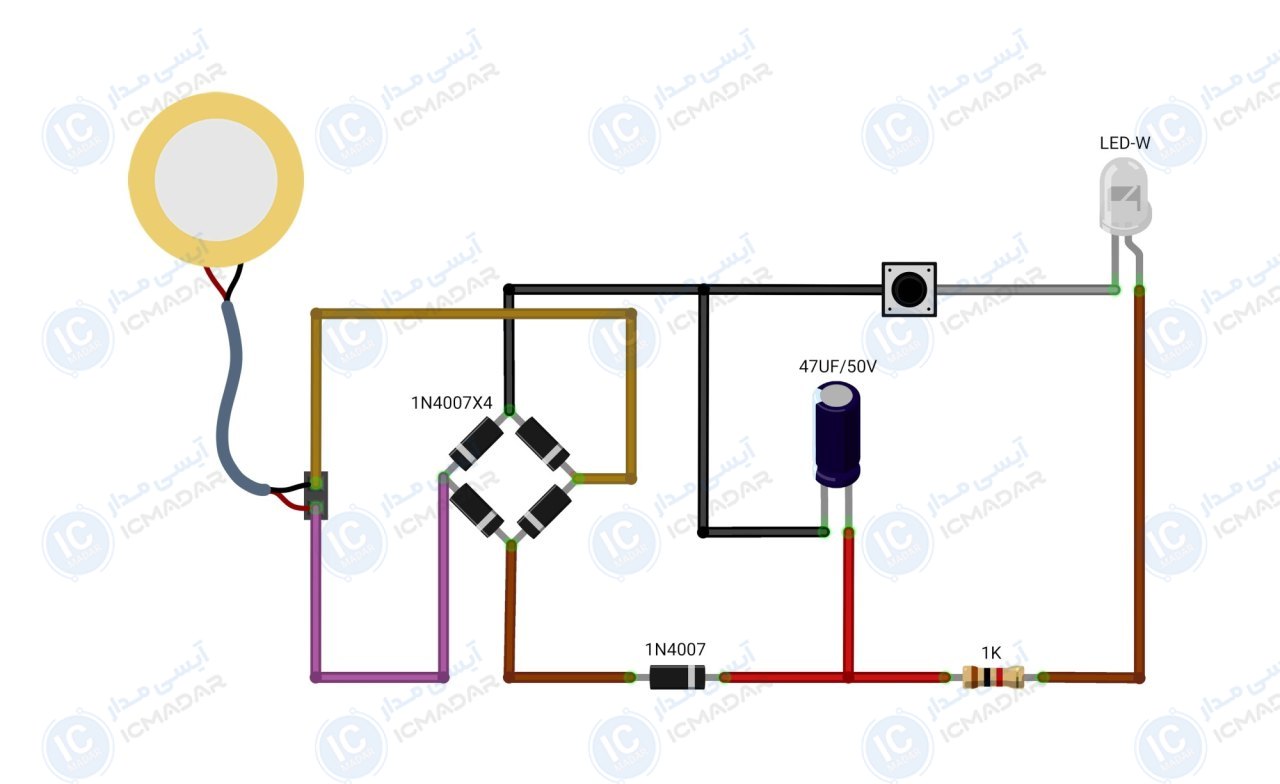

مدار مولد برق با ضربه
آزمایش تولید انرژی | نصب داخل کفش هوشمند | استفاده در گجتهای فشارسنج
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی: نیروی مکانیکی
- • جریان خروجی : وابسته به فشار
- • ولتاژ خروجی : حدود چند ولت
- • نوع مولد ولتاژ : ضربهای
- • منبع انرژی خارجی : ندارد
- • توان خروجی : کم
- • تلفات حرارتی: بسیار کم.
- • نشانگر ال ای دی : خیر
- • پی سی بی : 35 در 30 میلمیتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- پیزو الکتریک
- دیود 1N4007 پنج عدد
- مقاومت 1 کیلو اهم
- ال ای دی
- خازن 47 میکرو فاراد 16 ولت
- تک سویئج
آشنایی با قطعات مدار
