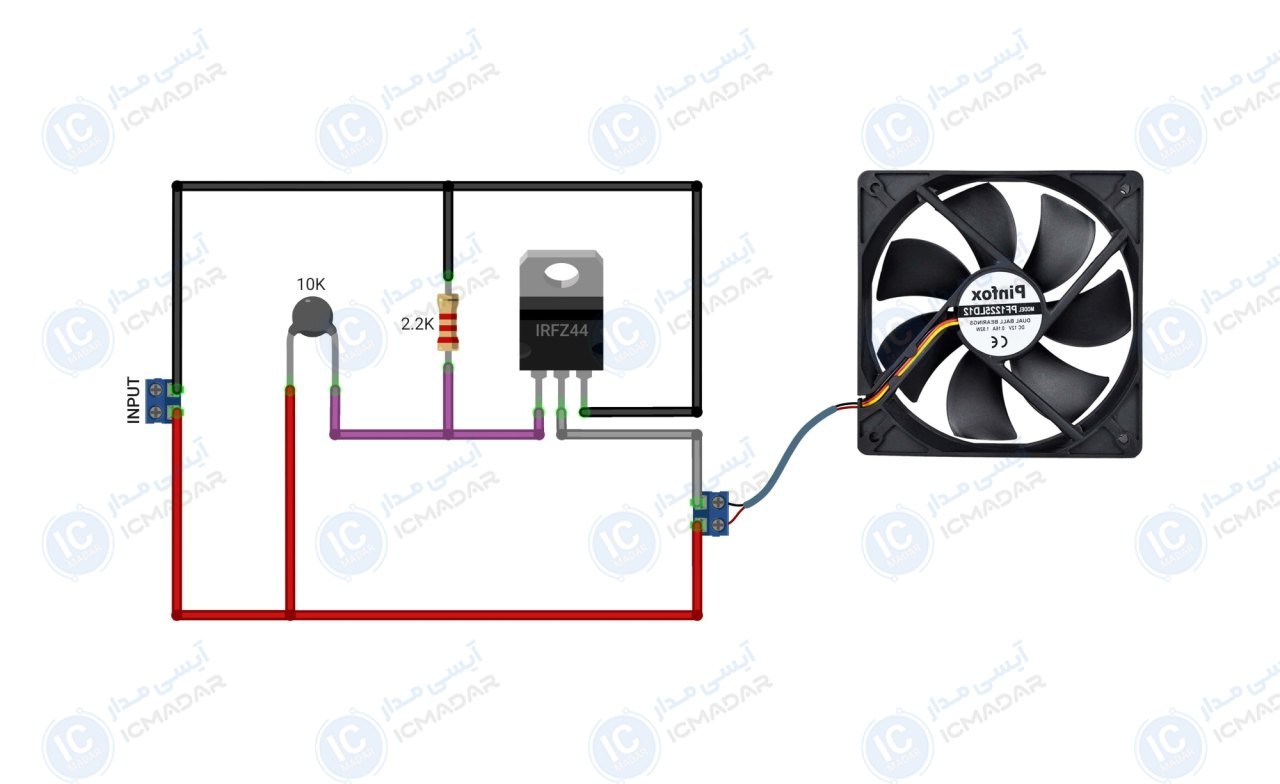

مدار کنترل سرعت فن بر اساس دما
سیستمهای خنککننده تجهیزات | تهویه کوچک | سیستمهای خنککننده صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 5 تا 12 ولت
- • نوع ورودی : مستقیم
- • جریان موردنیاز : بسته به فن
- • فعال شونده : تک فن
- • بهرهوری مدار: بسیار بالا
- • کنترل سرعت : بر اساس دما
- • نوع سنسور : NTC
- • پایداری مدار : بالا
- • پی سی بی : 35 در 25 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- ماسفت IRFZ44
- سنسور 10 کیلو اهم NTC
- مقاومت 2.2 کیلو اهم
- فن 12 ولت
آشنایی با قطعات مدار

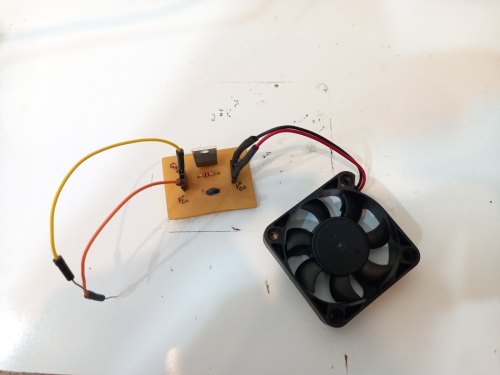

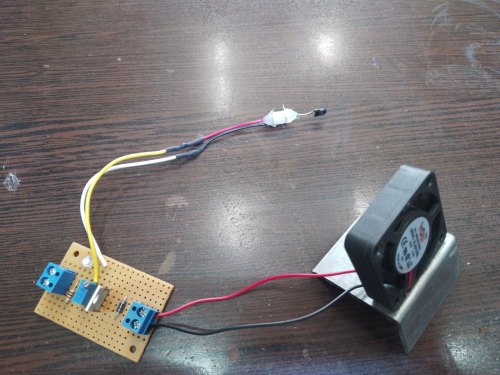

تا الان ۲ نفر این پروژه رو ساختند!
