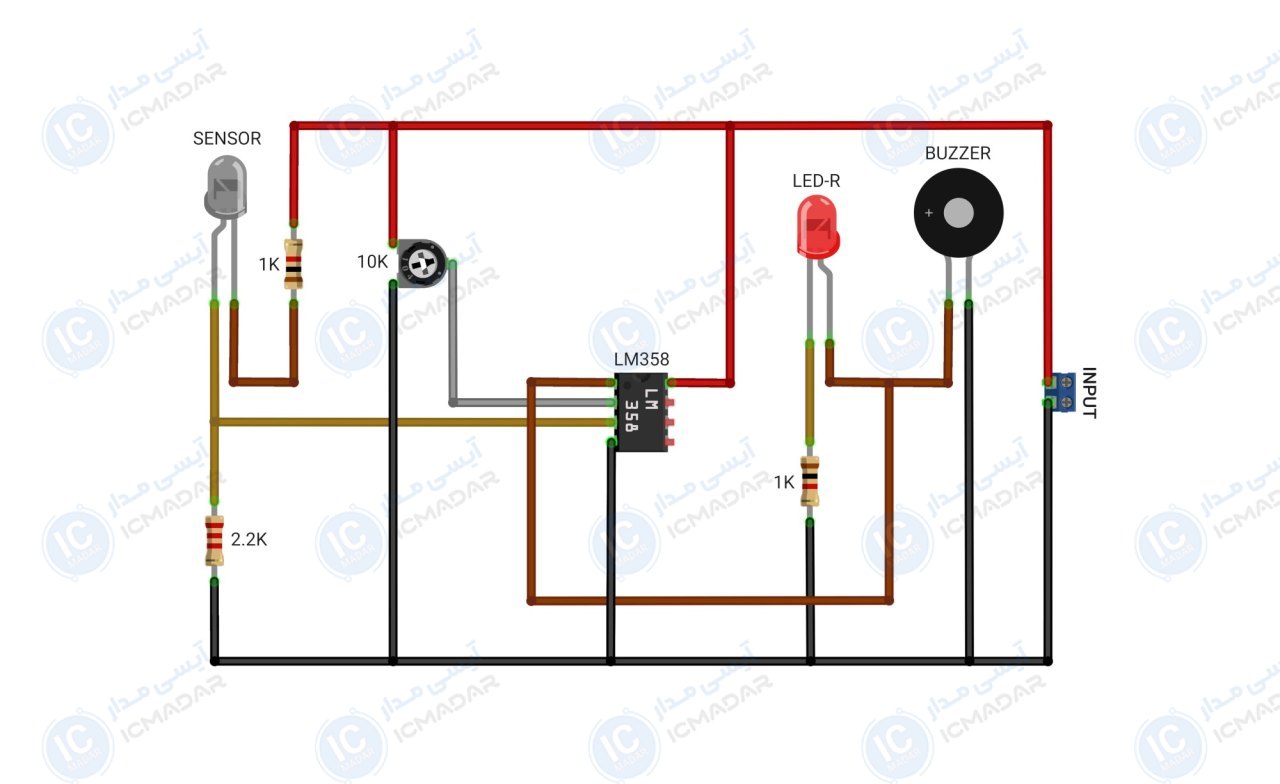

مدار سنسور تشخیص آتش و شلعه
سیستم هشدار حریق خانگی | استفاده در سیستمهای امنیتی | پروژههای آموزشی الکترونیک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 9 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 50 میلیآمپر
- • نوع حسگر : مادون قرمز
- • تنظیم حساسیت : دارد
- • سرعت پاسخ : 1 ثانیه
- • فاصله : 80 سانتی متر
- • هشدار : بازر و ال ای دی
- • پی سی بی : 65 در 20 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- آیسی LM358
- گیرنده مادون قرمز
- پتانسیومتر 10 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 2.2 کیلو اهم
- ال ای دی قرمز
- بازر 5 ولت
آشنایی با قطعات مدار

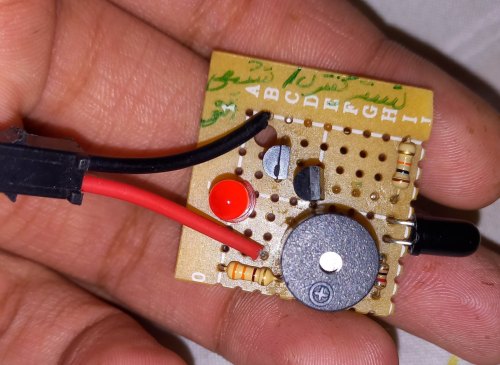

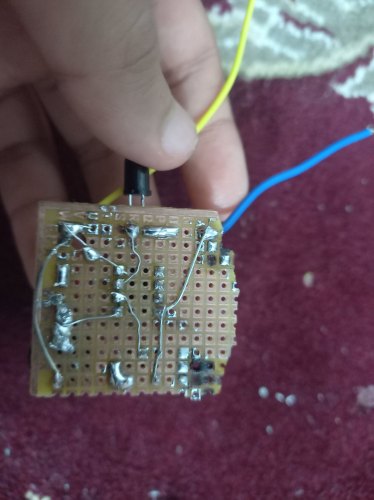

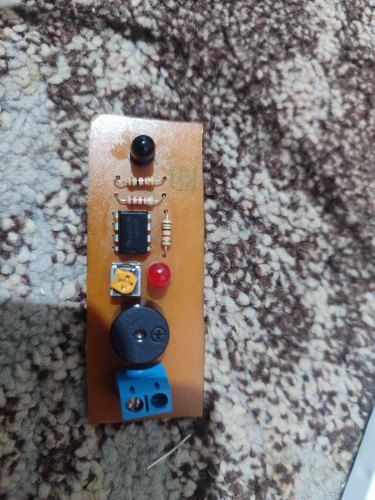

تا الان ۴ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
.jpg)
.jpg)
