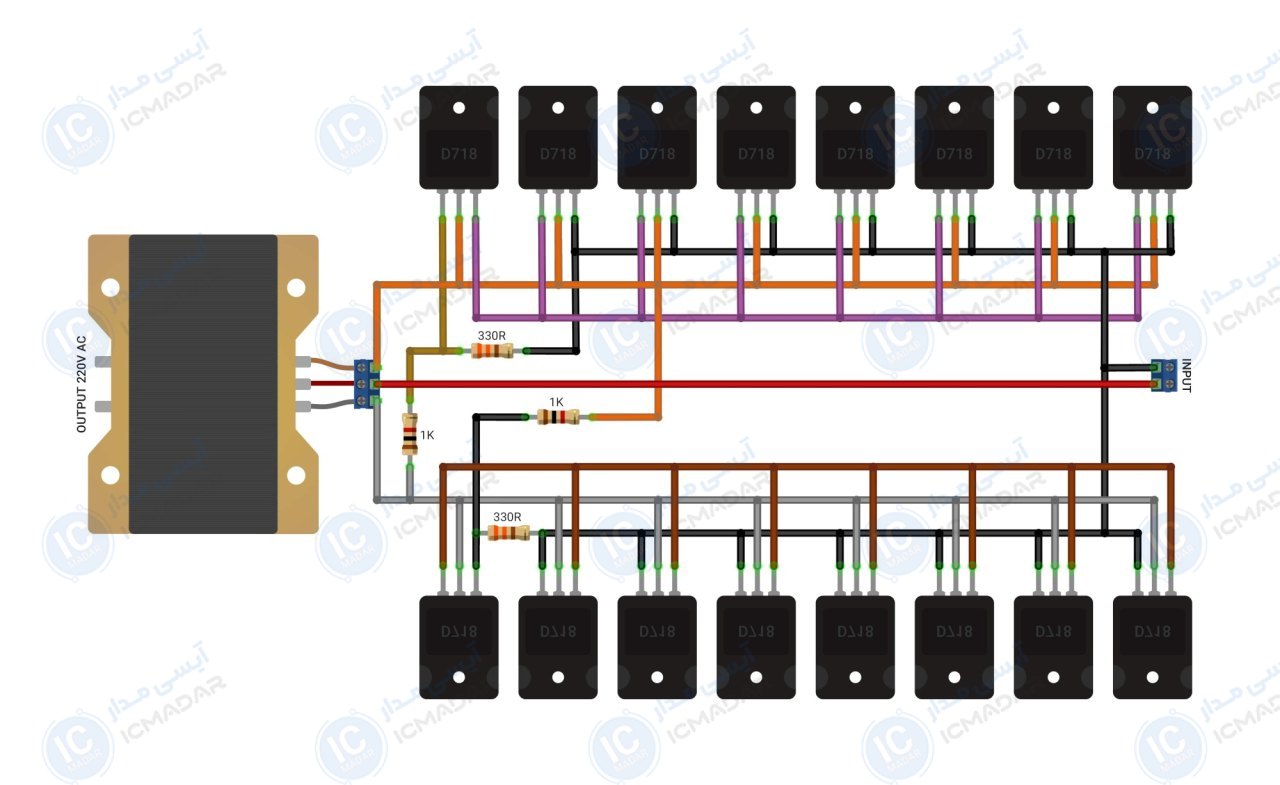

مدار اینورتر چهار کیلو وات بدون اسیلاتور
روشن کردن لامپها | راهاندازی دریل و فرز | ایجاد برق برای تعمیرات سیار
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 4000 وات
- • درایو قدرت : 16 عدد D718
- • نوع موج خروجی : مربعی
- • قابلیت تنظیم فرکانس : ندارد
- • پی سی بی : 175 در 45 میلیمتر
- • تعداد قطعات : 20 عدد
لیست قطعات
- ترانزیستور D718 شانزده عدد
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 330 اهم دو عدد
- ترانسفورماتور کاهنده
آشنایی با قطعات مدار

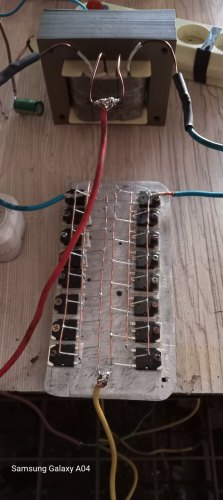

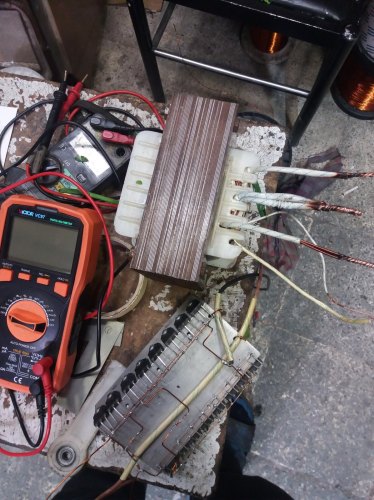

تا الان ۲ نفر این پروژه رو ساختند!
