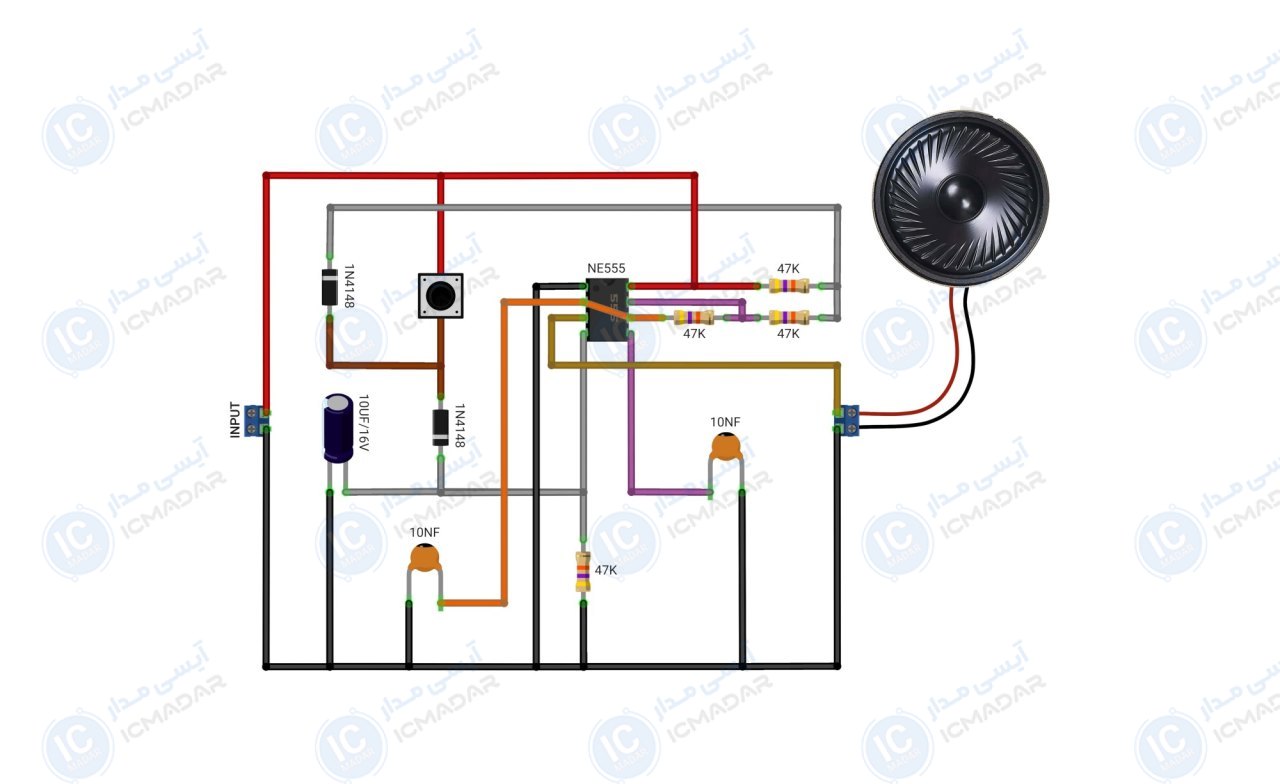

مدار زنگ درب خانه با موزیک ملایم
زنگ درب خانه | هشداردهنده صوتی در خودرو | هشدار باز بودن در یا پنجره
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 3 تا 5 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • مد کاری آیسی : آستابل
- • توان مصرفی : حدود 1 وات
- • پایداری مدار : بالا
- • حجم مدار : کوچک و سبک
- • نوع خروجی : اسپیکر
- • پی سی بی : 45 در 25 میلیمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- آیسی NE555
- خازن عدسی 10 نانو فاراد دو عدد
- خازن 10 میکرو فاراد 16 ولت
- دیود 1N4148 دو عدد
- مقاومت 47 کیلو اهم چهار عدد
- تک سوئیچ
- اسپیکر 0.5 وات
آشنایی با قطعات مدار

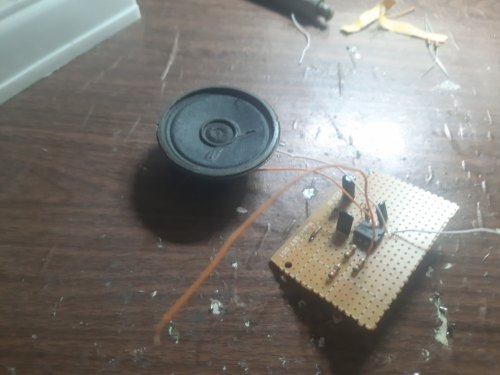

یک نفر این پروژه رو ساخته!
