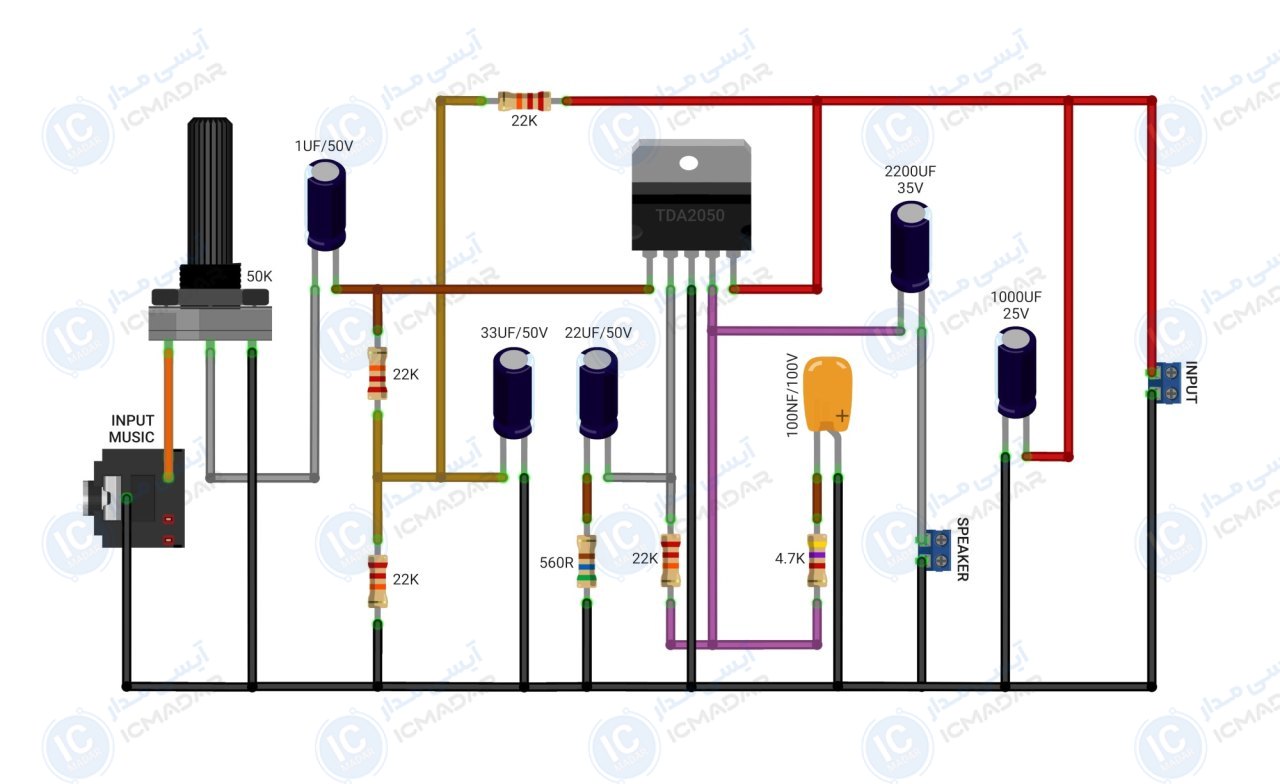

مدار آمپلی فایر 35 وات با TDA2050

مشخصات فنی

• • تراشه : TDA2050
• • ولتاژ کاری : 12 ولت
• • جریان مصرفی : حداکثر 3 آمپر
• • ولوم تنظیم صدا : دارد
• • خروجی بلندگو : 4-8 اهم
• • نوع ورودی صوتی : آنالوگ
• • حالت خروجی صدا : مونو
• • کلاس کاری : AB
• • ماکزیموم توان خروجی : 35 وات
• • پی سی بی : 60 در 55 میلیمتر

لیست قطعات

• آیسی TDA2050
• ولوم 50 کیلو اهم
• خازن 1000 میکرو فارد 25 وت
• خازن 2200 میکرو فاراد 35 ولت
• خازن 22 میکرو فاراد 50 ولت
• خازن 33 میکرو فاراد 50 ولت
• خازن 1 میکرو فارد 50 ولت
• خازن 100 نانو فاراد مولتی لایر
• مقاومت 22 کیلو اهم چهار عدد
• مقاومت 560 اهم
