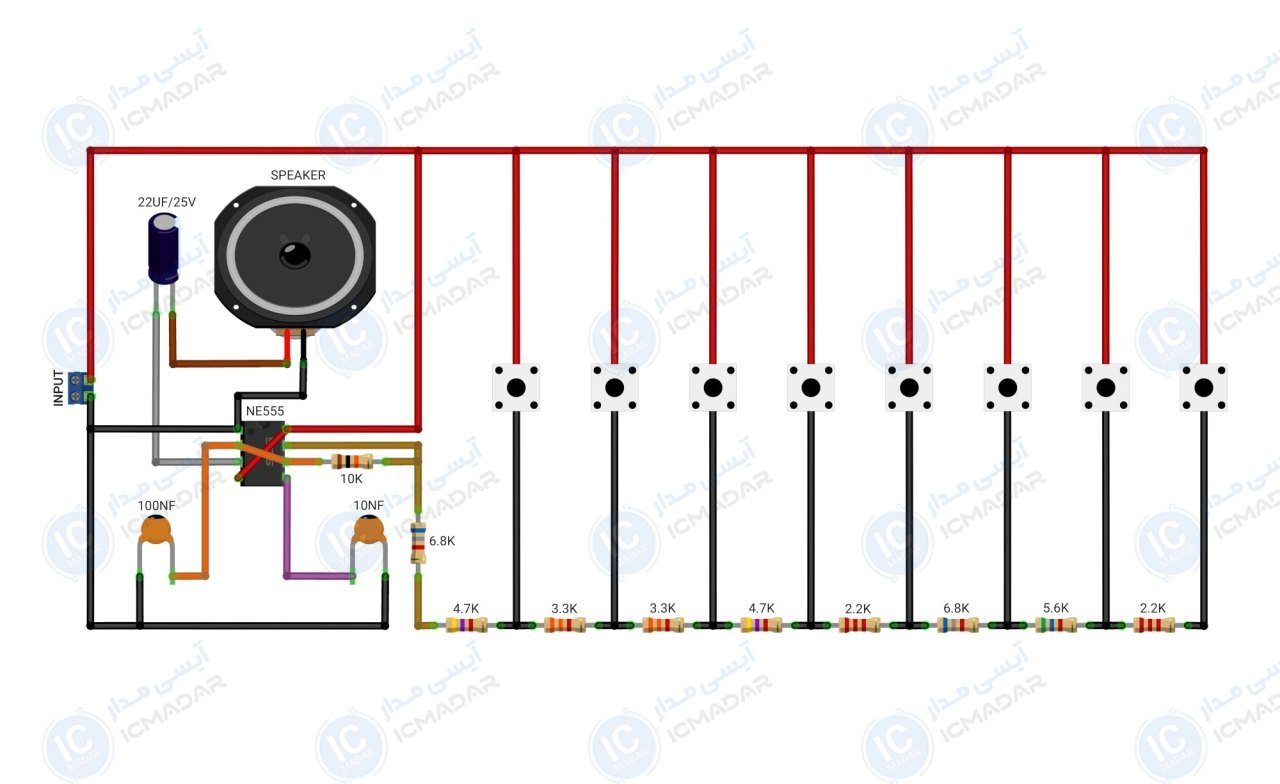

مدار پیانو ساده

مشخصات فنی

• • ولتاژ کاری : 9 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 100 میلی آمپر
• • تعداد کلید صدا : 8 عدد
• • خروجی آیسی : مربعی
• • نوع صفحه کلید : غیر لمسی
• • توان : کمتر از نیم وات
• • نوع خروجی : اسپیکر
• • کاربری : 105 در 32 میلمیتر
• • تعداد قطعات : 22 عدد

لیست قطعات

• ایسی NE555
• مقاومت 6.8 کیلو اهم دو عدد
• مقاومت 4.7 کیلو اهم دو عدد
• مقاومت 3.3 کیلو اهم دو عدد
• مقاومت 2.2 کیلو اهم دو عدد
• مقاومت 5.6 کیلو اهم
• مقاومت 10 کیلو اهم
• خازن 10 نانو فاراد
• خازن 100 نانو فاراد
• خازن 22 میکرو فاراد 25 ولت
