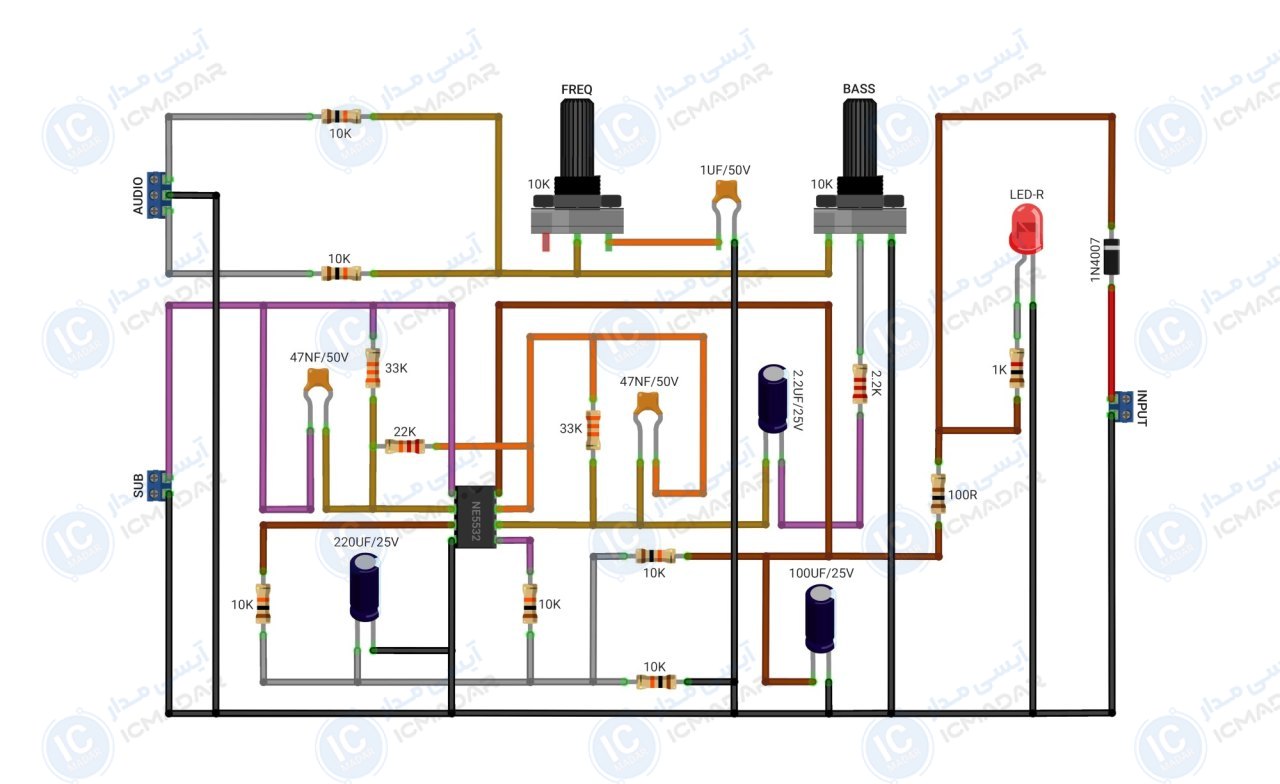

مدار فیلتر پایین گذر ساب ووفر
استفاده در سیستم صوتی خودرو | جدا کردن فرکانسهای بم در سیستمهای صوتی | بهینهسازی صدای بم برای ساب ووفرهای خانگی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • جریان موردنیاز : 1 آمپر
- • فرکانس فیلتر : زیر 150 هرتز
- • نوع ورودی : استریو
- • خروجی صدا : تک کانال
- • تعداد کنترلر ها : دو ولوم
- • نوع مدار پردازش : آنالوگ
- • کیفیت خروجی : بسیار بالا
- • پی سی بی : 70 در 40 میلیمتر
- • تعداد قطعات : 22 عدد
لیست قطعات
- آیسی NE5532
- ولوم 10 کیلو اهم دو عدد
- خازن 220 میکرو فاراد 25 ولت
- خازن 100 میکرو فاراد 25 ولت
- خازن 2.2 میکرو فاراد 25 ولت
- خازن 1 میکرو فاراد مولتی لایر
- خازن 47 نانو فاراد مولتی لایر دو عدد
- مقاومت 33 کیلو اهم دو عدد
- مقاومت 22 کیلو اهم
- مقاومت 10 کیلو اهم شش عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 100 اهم
- ال ای دی مات قرمز
- دیود 1N4007
آشنایی با قطعات مدار

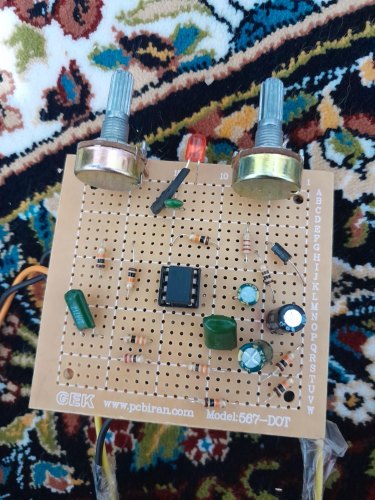

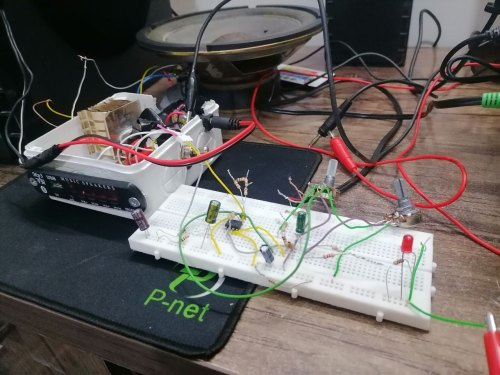

تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
