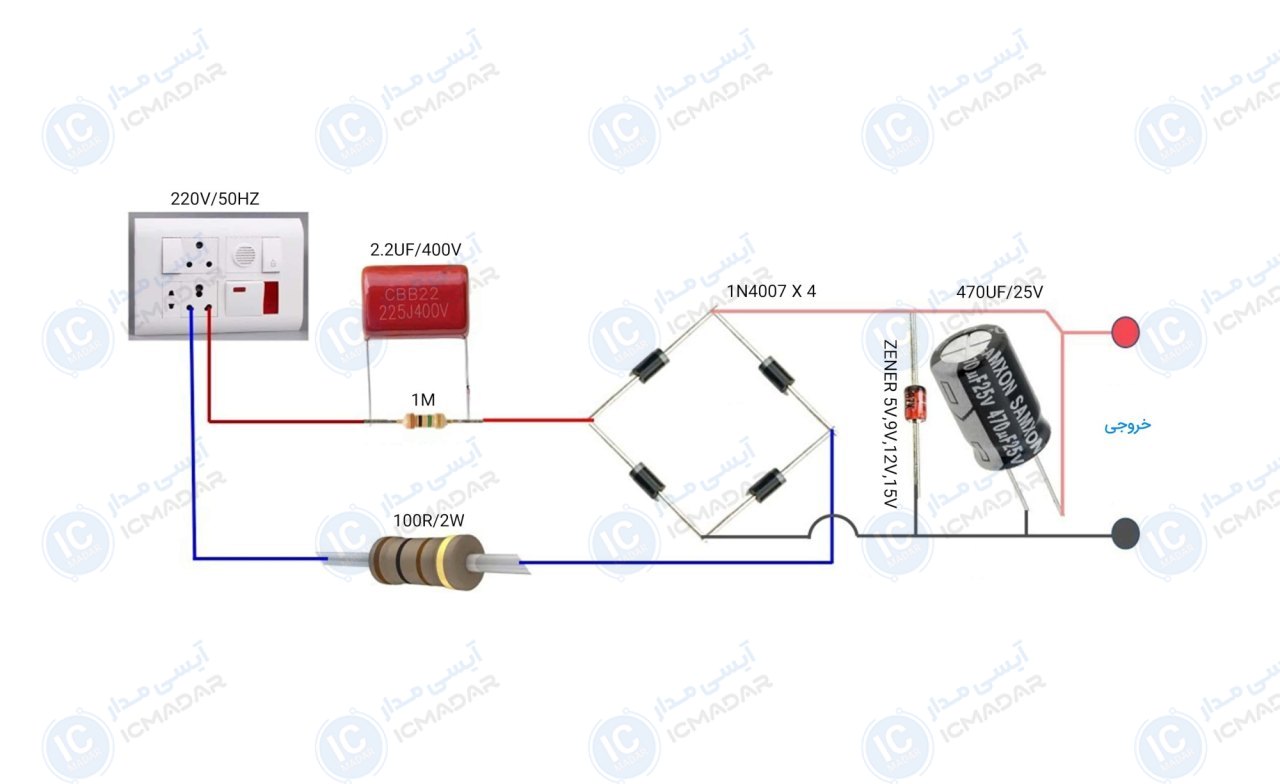

مدار منبع تغذیه جریان ضعیف متغیر
تامین انرژی سنسورهای ساده | تغذیه میکروکنترلر ها | تامین توان مدارات کوچک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • خروجی ولتاژ : 12 ولت
- • جریان خروجی : 100 میلیآمپر
- • قابلیت کنترل ولتاژ : خیر
- • قابلیت کنترل جریان : خیر
- • حدود توان خروجی : 1 وات
- • تغذیه ورودی : 230 ولت
- • محدوده ولتاژ : بسته به دیود زنر
- • نویز خروجی : بسیار پایین
- • پی سی بی : 55 در 30 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- خازن پلی استر 2.2 میکرو فاراد 400 ولت
- مقاومت 1 مگا اهم
- مقاومت 100 اهم
- دیود 1N4007 چهار عدد
- خازن 470 میکرو فاراد 25 ولت
- دیود زنر «پیشفرض 12 ولت»
آشنایی با قطعات مدار

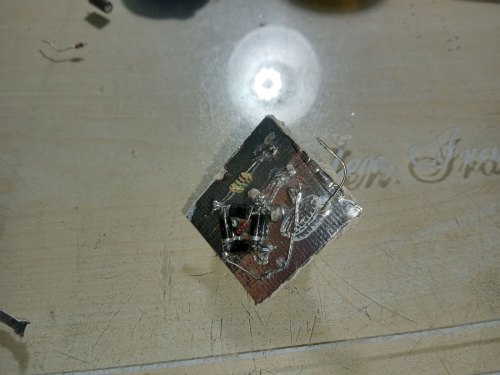

یک نفر این پروژه رو ساخته!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
