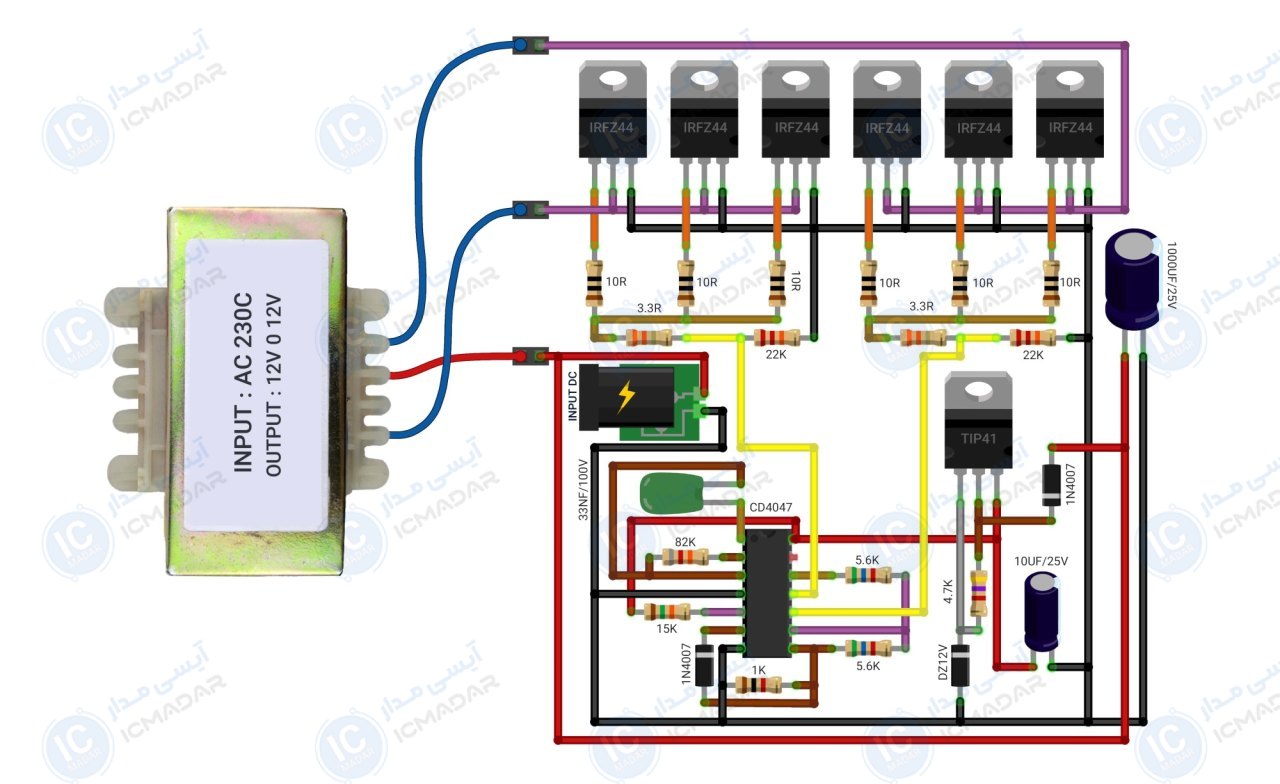

مدار اینورتر سه کیلو وات
تأمین برق وسایل در خودرو | تأمین برق اضطراری منازل | روشن کردن سیستمهای روشنایی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • درایو قدرت : شش عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 3000 وات
- • فرکانس خروجی : 50/60 هرتز
- • نشانگر ال ای دی : خیر
- • پی سی بی : 120 در 50 میلیمتر
- • تعداد قطعات : 30 عدد
لیست قطعات
- آیسی CD4047
- ماسفت IRFZ44 شش عدد
- ترانزیستور TIP41
- خازن 1000 میکرو فاراد 25 ولت
- خازن 10 میکرو فاراد 25 ولت
- خازن پلی استر 33 نانو فاراد 100 ولت
- مقاومت 10 اهم شش عدد
- مقاومت 22 کیلو اهم دو عدد
- مقاومت 3.3 اهم دو عدد
- مقاومت 5.6 کیلو اهم دو عدد
- مقاومت 82 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 4.7 کیلو اهم
- دیود 1N4007 دو عدد
- دیود زنر 12 ولت
آشنایی با قطعات مدار

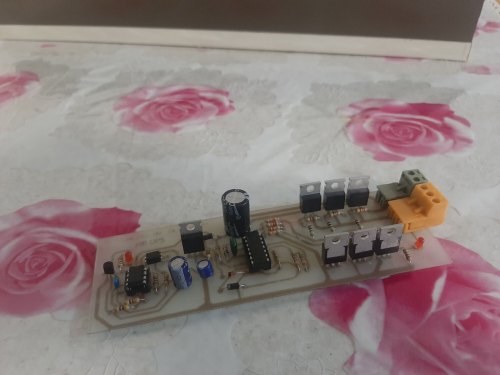

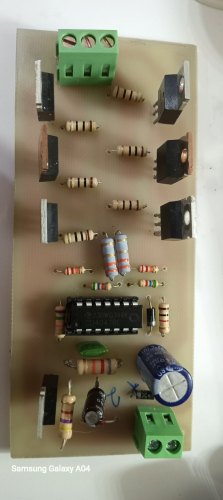

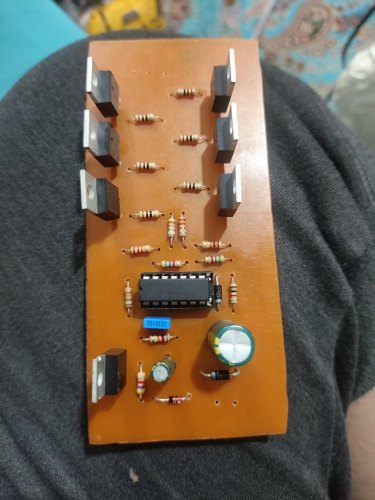

تا الان ۱۲ نفر این پروژه رو ساختند!
نمایش همه پروژهها
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
