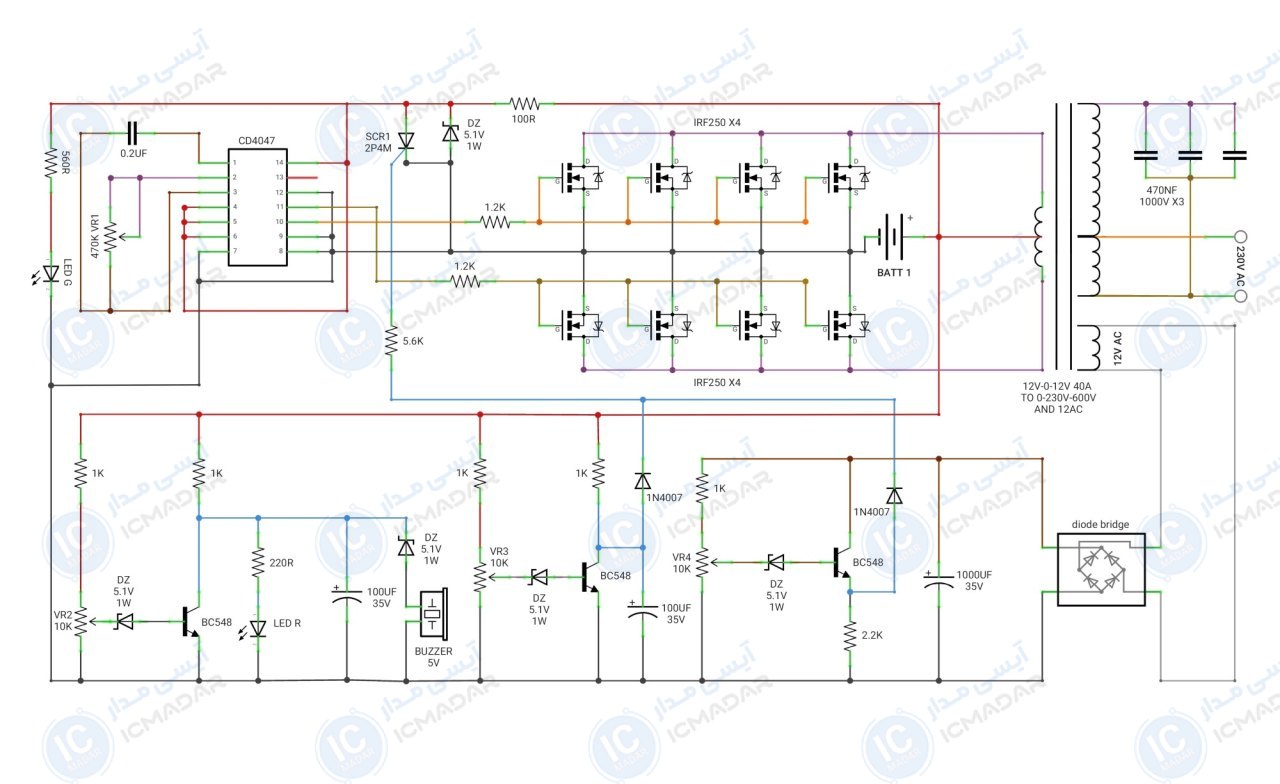

مدار اینورتر موج مربعی اصلاح شده یک کیلو وات
شارژ کردن لپتاپ و موبایل | استفاده برای تلویزیون و دستگاههای صوتی | استفاده در خودرو برای سفر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 12 ولت
- • درایو قدرت : 8 عدد ماسفت
- • ولتاژ خروجی : 220 ولت AC
- • توان خروجی : 1000 وات
- • شکل موج : مربعی اصلاح شده
- • قابلیت کنترل فرکانس : دارد
- • سیستم کنترل ولتاژ باتری : دارد
- • مدیریت زمان قطع باتری: دارد
- • خاموشی خودکار بدون بار : بله
- • نشانگر کم بودن ولتاژ : بله
- • محافظ اتصال کوتاه : بله
- • نوع هشدار ولتاژ : صوتی و بصری
- • راندمان مدار : حدود 85 درصد
- • پی سی بی : 150 در 70 میلیمتر
- • تعداد قطعات : 50 عدد
لیست قطعات
- آیسی CD4047
- تریستور 2P4M
- ماسفت IRF250 هشت عدد
- ترانزیستور BC548 سه عدد
- دیود زنر 5.1 ولت 1 وات پنج عدد
- دیود 1N4007 شش عدد
- ال ای دی قرمز
- ال ای دی سبز
- مقاومت 560 اهم
- مقاومت 1.2 کیلو اهم دو عدد
- مقاومت 100 اهم
- مقاومت 1 کیلو اهم پنج عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 220 اهم
- مقاومت 5.6 کیلو اهم
- پتانسیومتر 470 کیلو اهم
- پتانسیومتر 10 کیلو اهم سه عدد
- خازن 200 نانو فاراد پلی استر
- خازن 100 میکرو فاراد 35 ولت دو عدد
- خازن 1000 میکرو فاراد 35 ولت
- خازن 470 نانو فاراد 1000 ولت سه عدد
- بازر 5 ولت
آشنایی با قطعات مدار

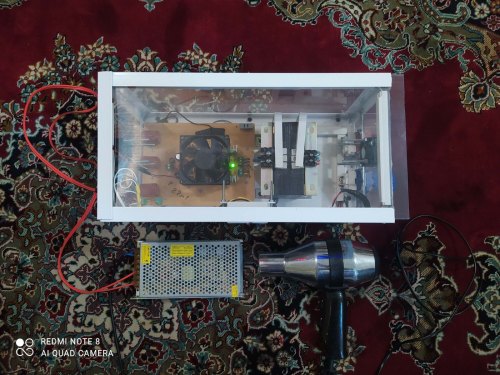

یک نفر این پروژه رو ساخته!
