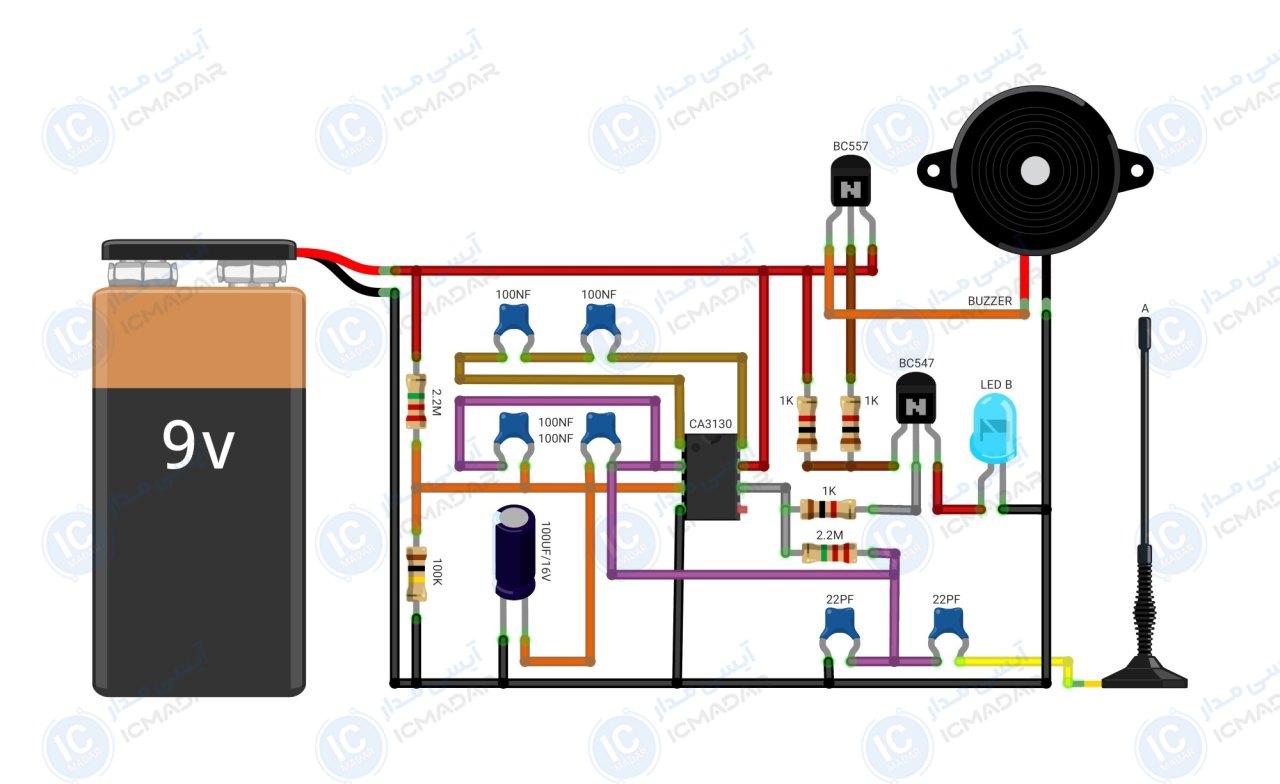

مدار اشکار ساز حضور گوشی
کنترل استفاده از موبایل در جلسات | استفاده در محیطهای آموزشی | کمک به مدیریت مکانهای عمومی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : CA3130
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • پوشش دهی مدار : 1 متر
- • فرکانسی تشخیص : RF موبایل
- • هشدار دهنده : بازر و ال ای دی
- • شناسایی در حالت سکوت : بله
- • تعداد قطعات : 18 عدد
- • پی سی بی : 55 در 40 میلمتر
لیست قطعات
- ایسی CA3130
- مقاومت 2.2 مگا اهم دو عدد
- مقاومت 100 کیلو اهم
- مقاومت 1 کیلو اهم سه عدد
- خازن 100 نانو فاراد عدسی چهار عدد
- خازن 22 پیکو فاراد عدسی دو عدد
- خازن 100 میکرو فاراد 16 ولت
- بازر 5 ولت 12 میلی متر
- ترانزیستور BC547
- ترانزیستور BC557
- ال ای دی آبی مات
آشنایی با قطعات مدار
