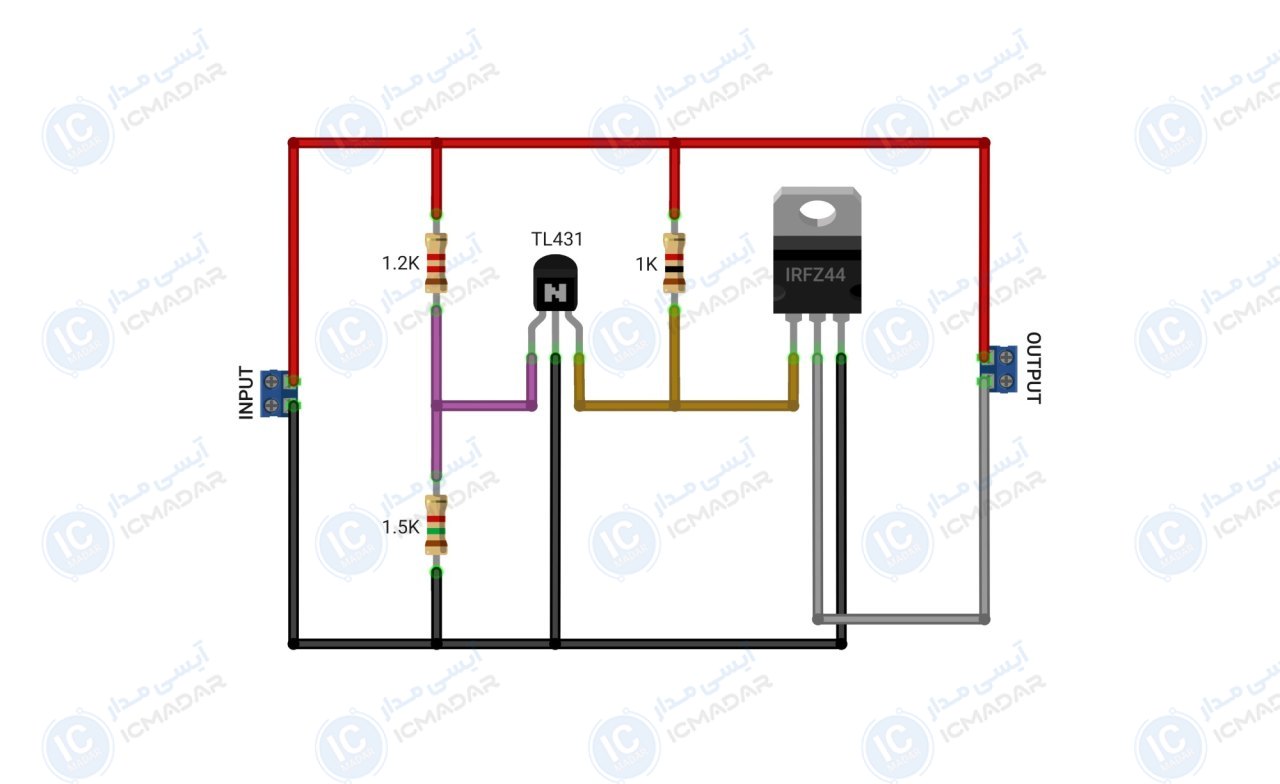

مدار محافظ ولتاژ 5 ولت
محافظت از مدارات میکروکنترلر | استفاده در مدارات شارژر | جلوگیری از نوسانات در مدارات حساس
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 5 ولت
- • نوع ورودی : مستقیم
- • نوع حفاظت : افزایش ولتاژ
- • قطع و وصل جریان : اتوماتیک
- • محافظت از نوسان ناگهانی : بله
- • ولتاژ تثبیتشده : 5 ولت
- • پاسخدهی : سریع و فوری
- • دقت مدار : بسیار بالا
- • پی سی بی : 45x30mm
- • تعداد قطعات : 5 عدد
لیست قطعات
- ماسفت IRFZ44
- رگلاتور TL434
- مقاومت 1.5 کیلو اهم
- مقاومت 1.2 کیو اهم
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
