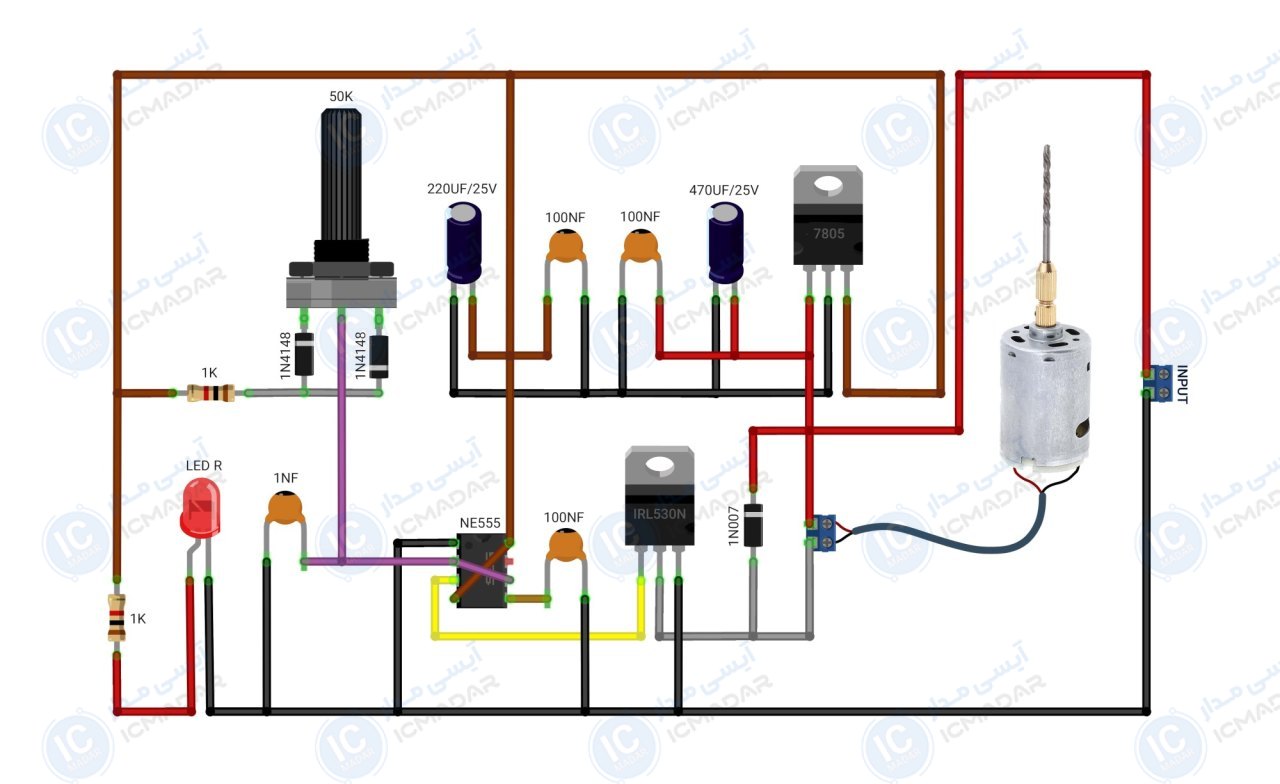

مدار کنترل سرعت دریل
کنترل سرعت دریلهای مینیاتوری | تنظیم سرعت فنهای خنککننده | پروژههای رباتیک برای کنترل موتور
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 12 ولت
- • نوع تغذیه ورودی : مستقیم
- • نشانگر ال ای دی : بله
- • نوع سیگنال خروجی : PWM
- • محدوده ولتاژ موتور : 5 تا 12 ولت
- • کنترل سرعت : دقیق و نرم
- • فرکانس خروجی PWM : قابل تغییر
- • دقت تغییر سرعت : بالا
- • پی سی بی : 60 در 45 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- آیسی NE555
- ماسفت IRL530N
- رگلاتور 7805
- خازن 470 میکرو فاراد 25 ولت
- خازن 220 میکرو فاراد 25 ولت
- خازن 100 نانو فاراد سه عدد
- خازن 1 نانو فاراد
- دیود 1N4007
- دیود 1N4148
- ولوم 50 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- ال ای دی قرمز مات
- موتور 12 ولت
آشنایی با قطعات مدار
