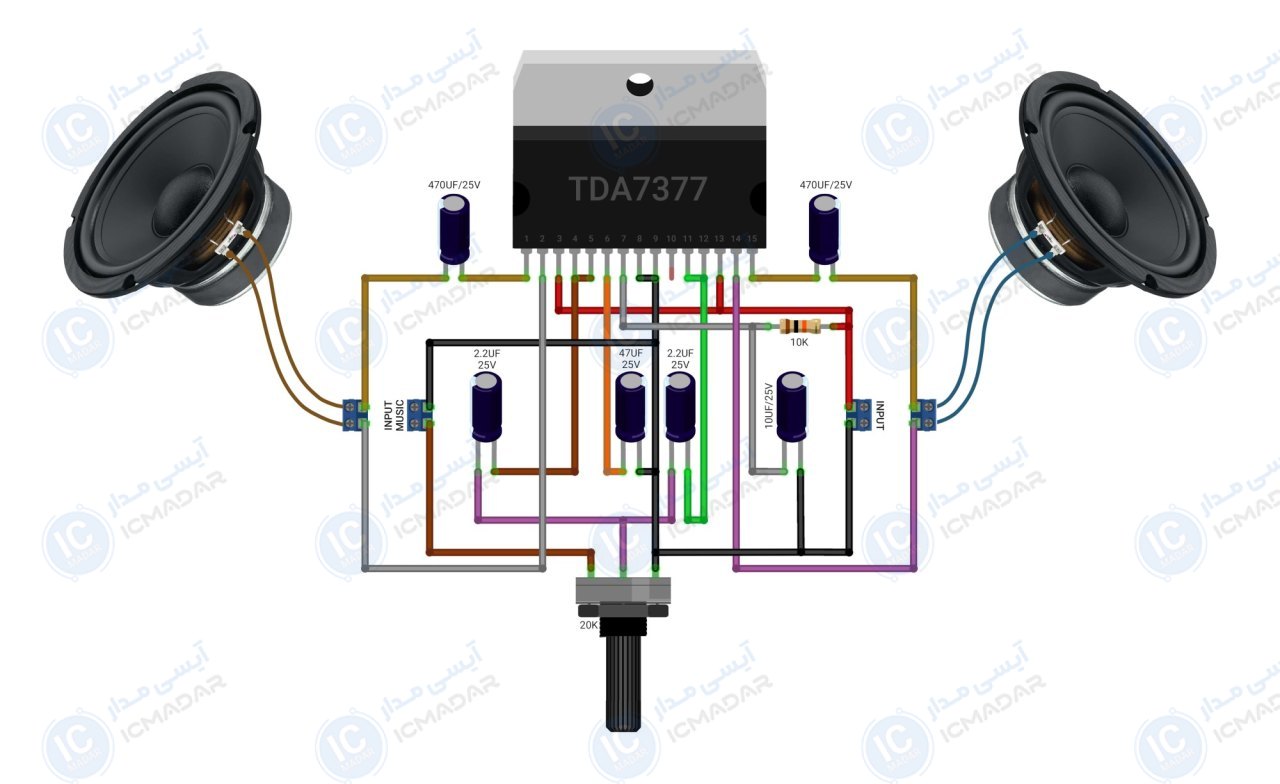

مدار مینی آمپلی فایر استریو 70 وات
اسپیکرهای خانگی | اسپیکرهای قابل حمل | سیستم صوتی کامپیوتر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 تا 18 ولت
- • جریان موردنیاز : 2 آمپر
- • توان خروجی : 70 وات
- • قابلیت تنظیم صدا : دارد
- • تعداد خروجی صدا : دو کانال
- • هارمونیک صدا : کمتر از 1٪
- • حالت خروجی صدا : استوریو
- • نرخ تقویت : حدود 30 دسیبل
- • کلاس تقویتکننده : AB
- • پی سی بی : 70 در 55 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- آیسی TDA7377
- خازن 2.2 میکرو فاراد 25 ولت دو عدد
- خازن 470 میکرو فاراد 25 ولت دو عدد
- خازن 47 میکرو فاراد 25 ولت
- خازن 10 میکرو فاراد 25 وت
- مقاومت 10 کیلو اهم
- ولوم 20 کیلو اهم
آشنایی با قطعات مدار

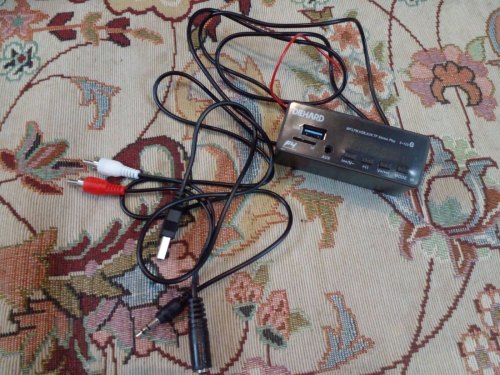

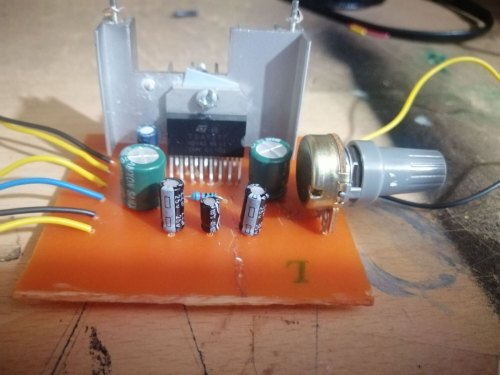

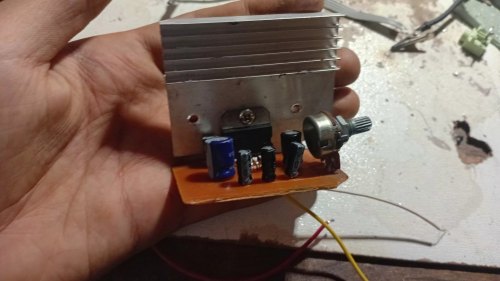

تا الان ۵ نفر این پروژه رو ساختند!
