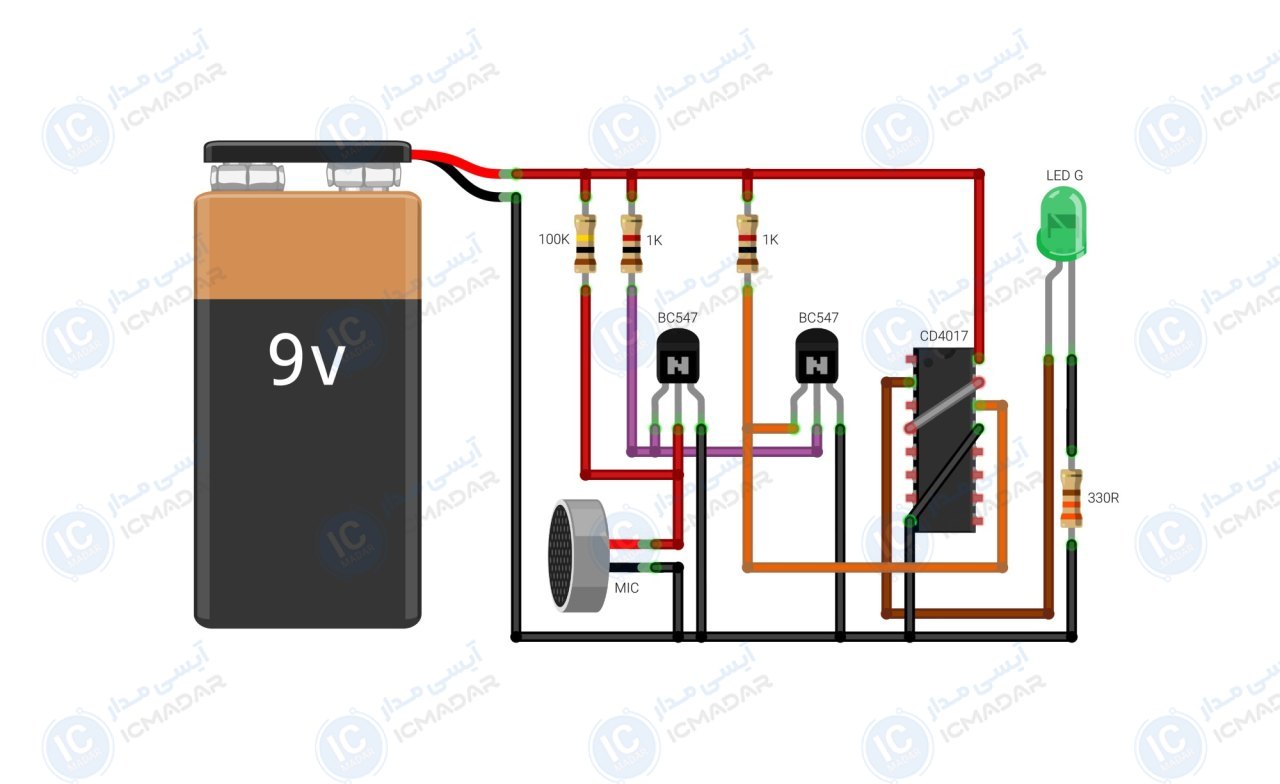

مدار کلید صوتی
فعال کردن آژیر هشدار | کنترل روشنایی اتاق | باز کردن قفل درب با صدا
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : CD4017
- • تغذیه : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 500 میلی آمپر
- • خروجی : ال ای دی
- • زمان پاسخدهی: سریع
- • نوع خروجی : لحظهای
- • ویژگی : مصرف کم
- • پی سی بی : 49 در 32 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی CD4017
- ترانزیستور BC547 دو عدد
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 100 کیلو اهم
- مقاومت 330 اهم
- ال ای دی سبز مات

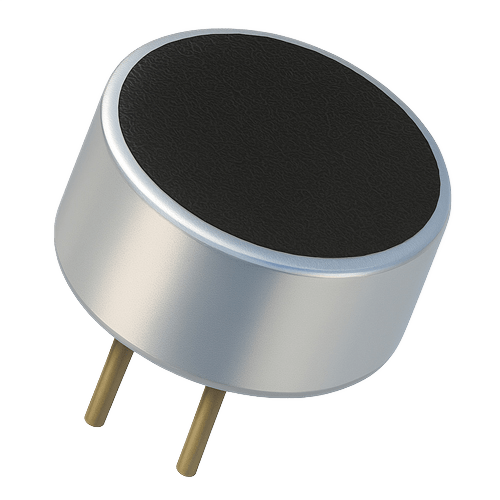

آشنایی با قطعات مدار

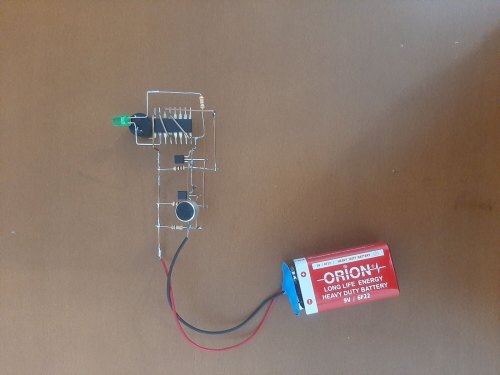

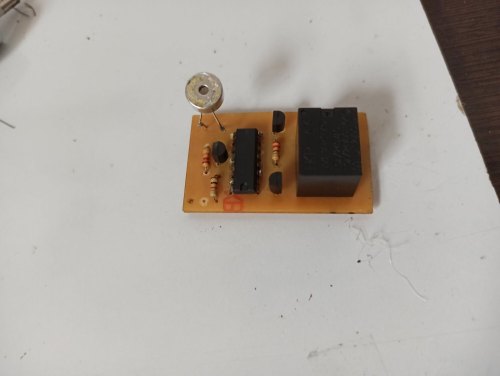

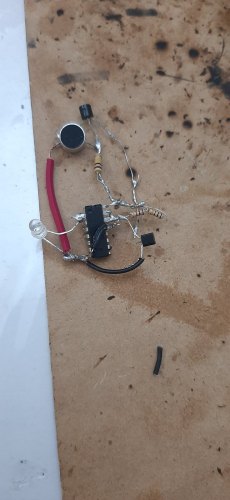

تا الان ۶ نفر این پروژه رو ساختند!
