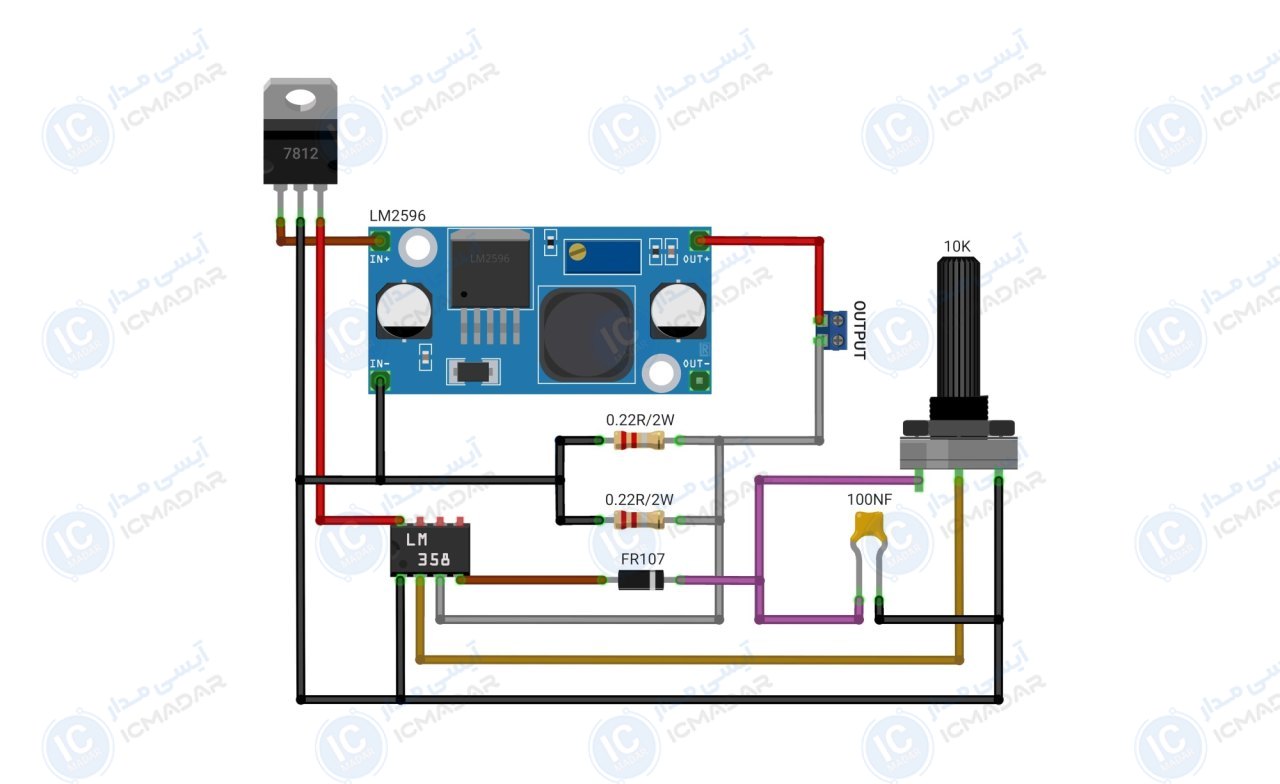

مدار ارتقاء ماژول LM2596

مشخصات فنی

• • تراشه : LM2596
• • ورودی تغذیه : 3.2 تا 40 ولت
• • خروجی : 1.23 تا 35 ولت
• • جریان خروجی : 3 آمپر
• • کنترل ولتاژ : دارد
• • کنترل جریان : دارد
• • محافظ اتصال کوتاه : بله
• • افت ولتاژ : حداقل 2 ولت
• • پی سی بی : 55x35mm
• • تعداد قطعات : 7 عدد

لیست قطعات

• آیسی LM358
• رگلاتور 7812
• دیود FR107
• مقاومت 0.22 اهم 2 وات دو عدد
• خازن 100 نانو فاراد
• ولوم 10 کیلو اهم

مدارات مشابه

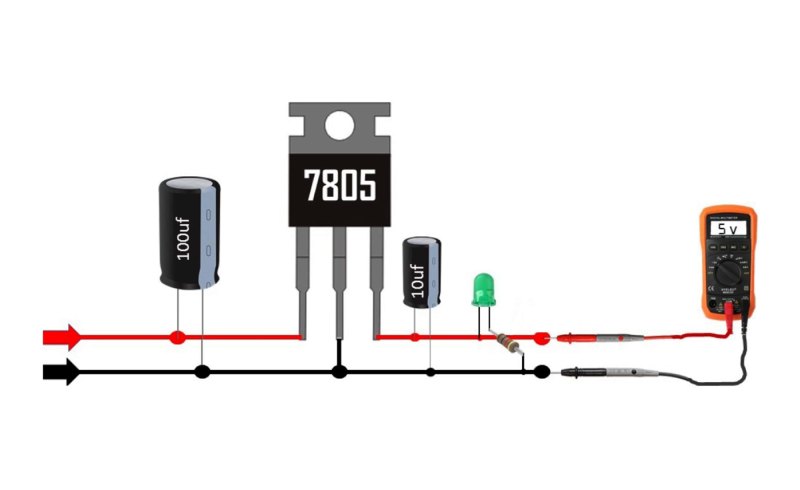

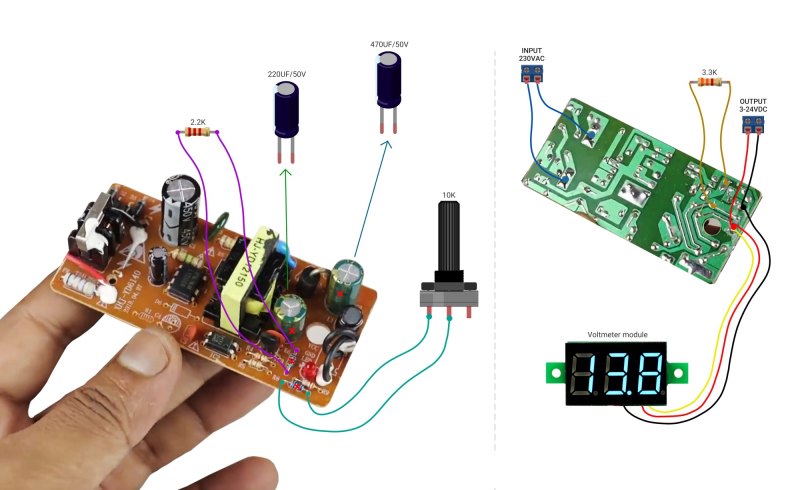

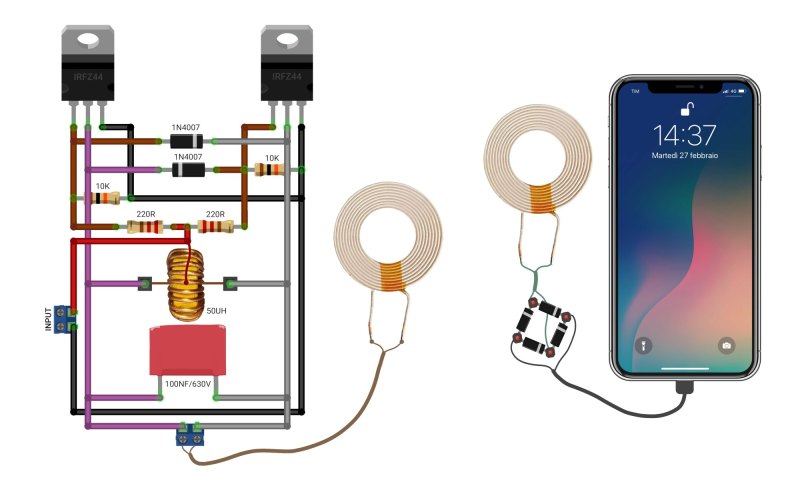

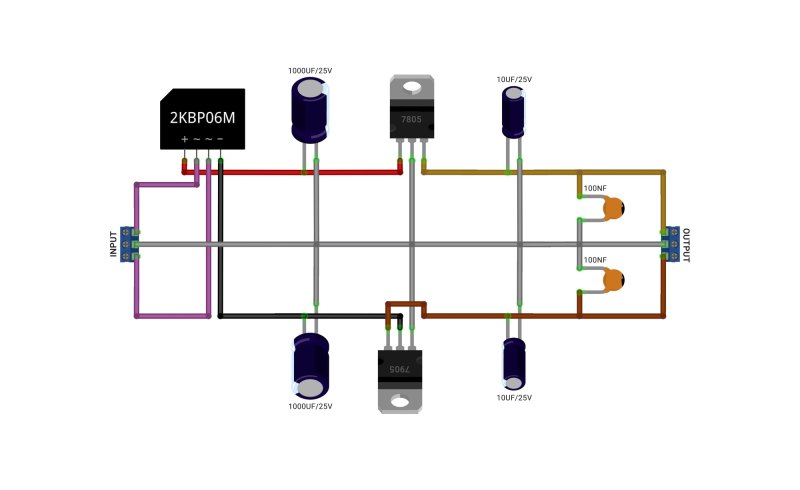

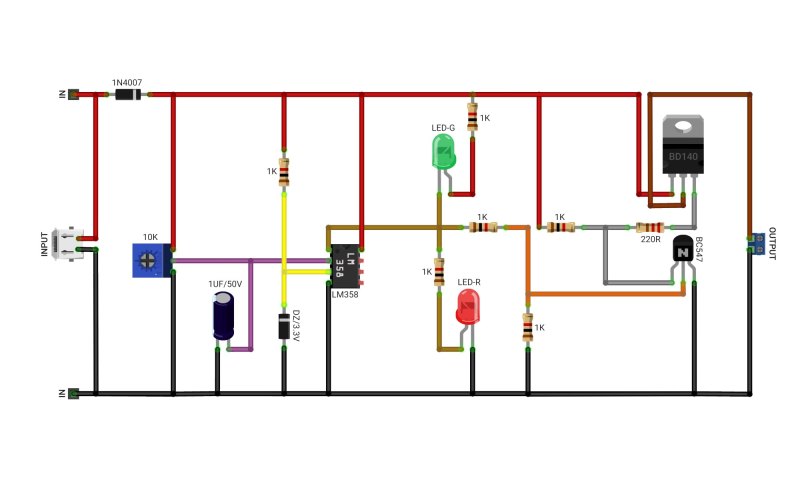

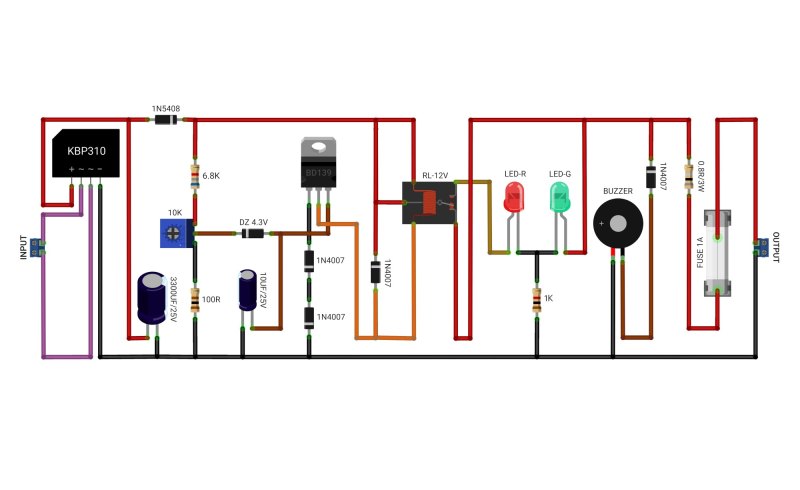

مدار شارژر باطری اتوماتیک ساده مدار تبدیل آداپتور به منبع تغذیه مدار شارژر باتری لیتیومی با قطع خودکار مدار رگلاتور ولتاژ 5 ولت مدار 5 ولت دوبل مدار شارژر وایرلس القایی
