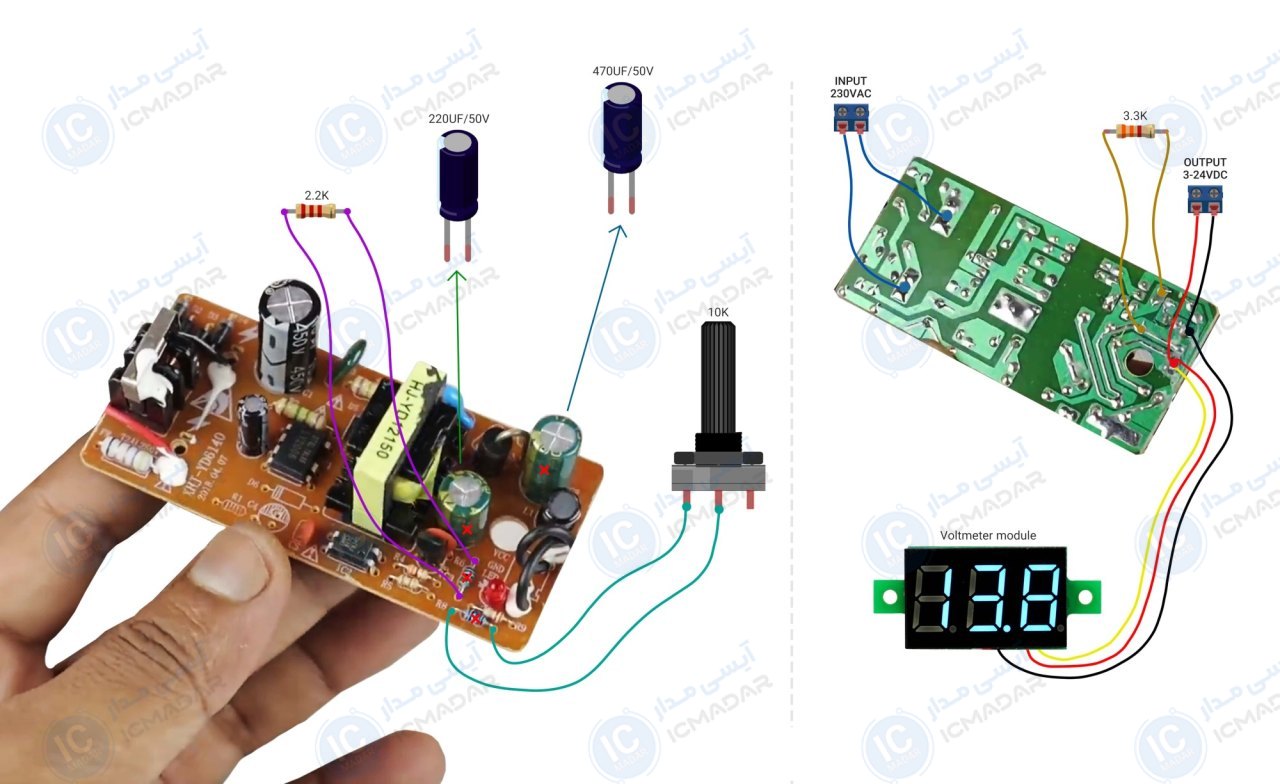

مدار تبدیل آداپتور به منبع تغذیه

مشخصات فنی

• • تغذیه ورودی : 230 ولت
• • نوع تغذیه ورودی : متناوب
• • دامنه ولتاژ : 3 تا 24 ولت
• • جریان خروجی : 2 آمپر
• • قابلیت کنترل ولتاژ : بله
• • نوع کنترلر مدار : ولوم آنالوگ
• • نمایشگر ولتاژ خروجی : دارد
• • نشانگر ال ای دی : دارد
• • پی سی بی : _
• • تعداد قطعات : 6 عدد

لیست قطعات

• خازن 470 میکرو فاراد 50 ولت
• خازن 220 میکرو فاراد 50 ولت
• مقاومت 2.2 کیلو اهم
• مقاومت 3.3 کیلو اهم
• ولوم 10 کیلو اهم
• ماژول ولت متر
