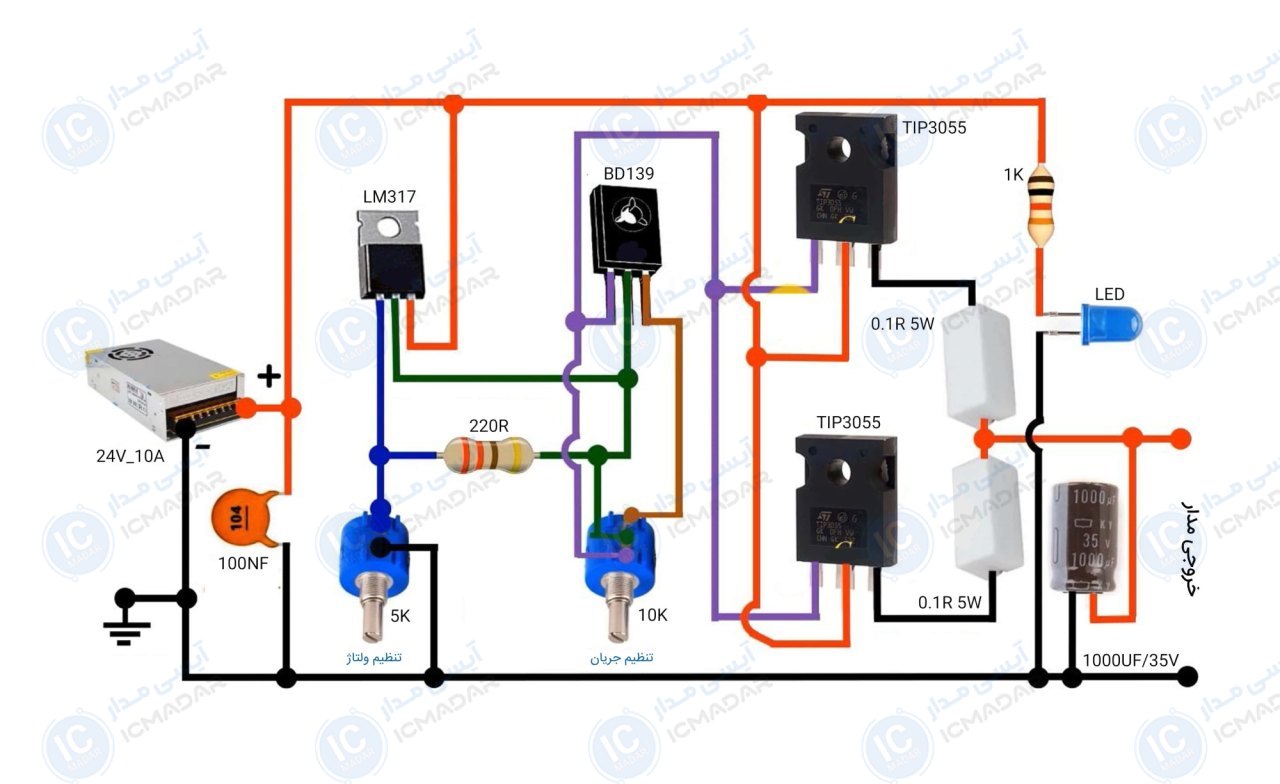

مدار منبع تغذیه با امکان کنترل جریان
استفاده در آزمایشگاههای آموزشی | منبع تغذیه دستگاههای پزشکی کوچک | منبع تغذیه آزمایشگاهی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 تا 35 ولت
- • جریان خروجی: 0 تا 10 آمپر
- • قابلیت کنترل ولتاژ : بله
- • قابلیت کنترل جریان : بله
- • حدود توان خروجی : 240 وات
- • ثبات ولتاژ خروجی : ±0.01 ولت
- • نشانگر ال ای دی : بله
- • ویژگی : تونایی کنترل دقیق
- • پی سی بی : 71 در 47 میلمیتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- ترانزیستور قدرت TIP3055
- ترانزیستور BD139
- رگولاتور LM317T
- خازن 1000 میکرو فاراد 50 ولت
- خازن 100 نانو فاراد عدسی
- مقاومت 0.1 اهم آجری دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 220 اهم
- ال ای دی آبی مات
- ولوم مولتی ترن 10 کیلو اهم
- ولوم مولتی ترن 5 کیلو اهم
آشنایی با قطعات مدار

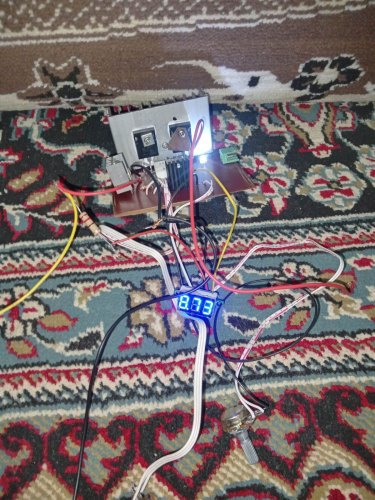

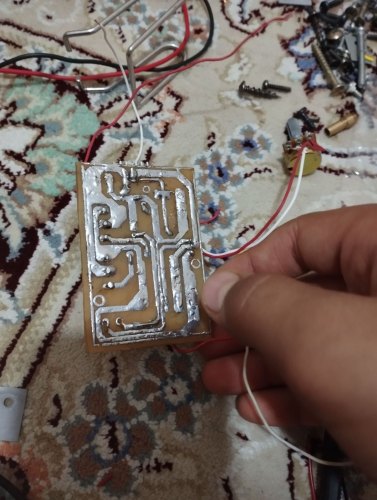

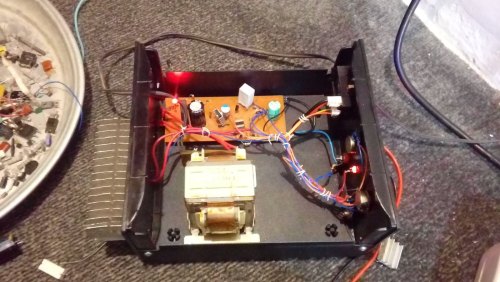

تا الان ۱۱ نفر این پروژه رو ساختند!
