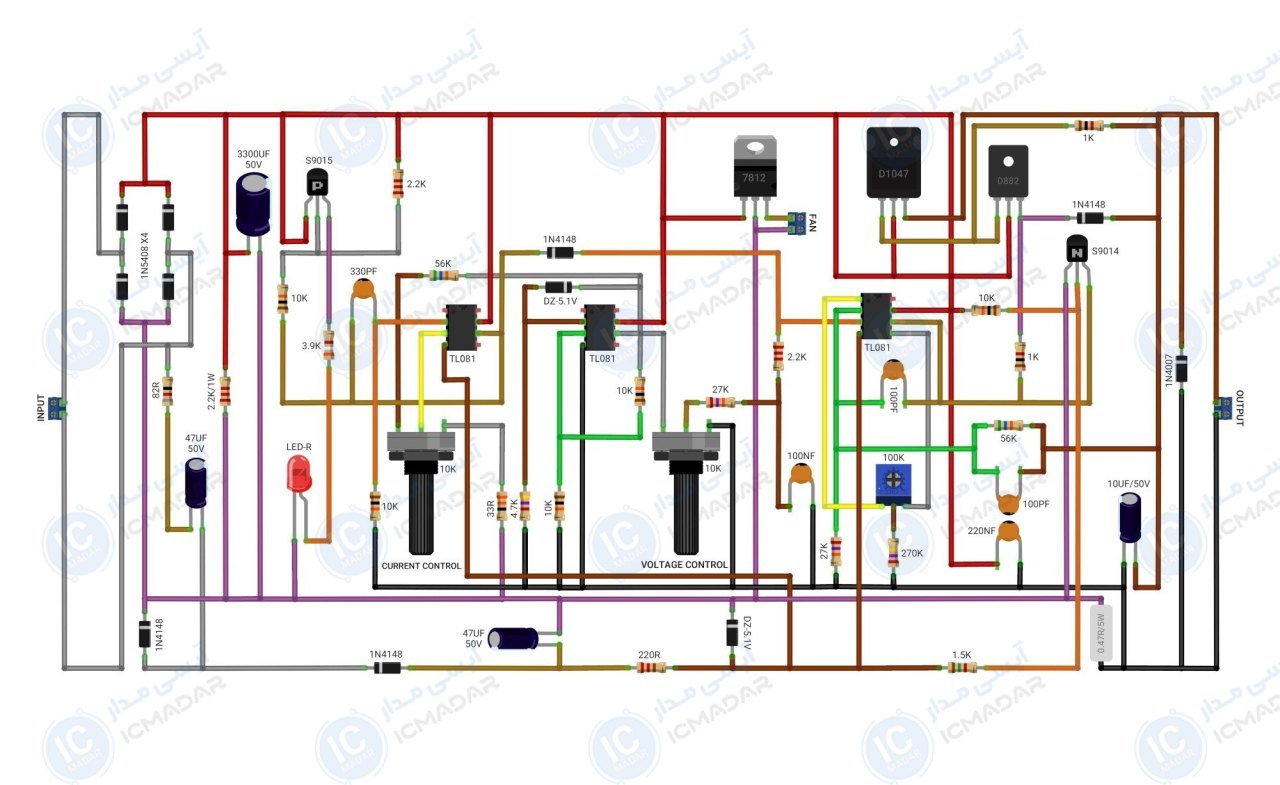

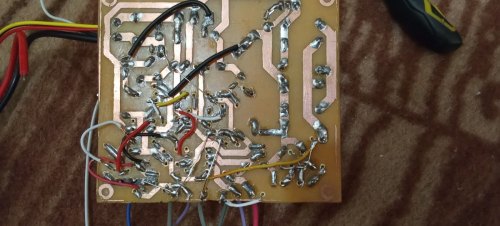

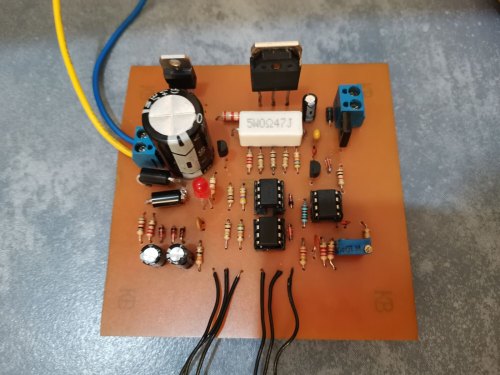

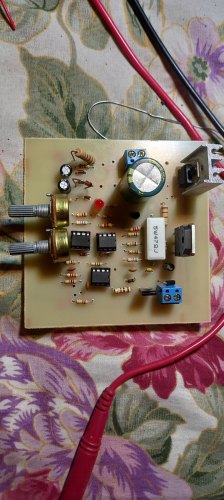

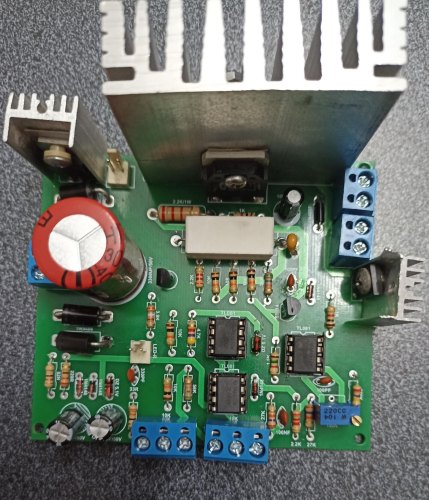

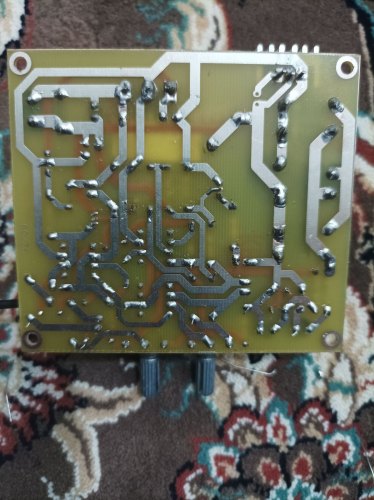

مدار منبع تغذیه حرفه ایی با تراشه TL081

مشخصات فنی

• • تقویت‌کننده عملیاتی : TL081
• • ورودی تغذیه : 24 ولت
• • نوع ورودی : AC/DC
• • ولتاژ خروجی : 0 تا 30 ولت
• • جریان خروجی : 0 تا 3 آمپر
• • مصرف توان : حداکثر 72 وات
• • حفاظت در برابر اضافه بار : دارد
• • حفاظت اتصال‌کوتاه : دارد
• • دقت کنترل ولتاژ : 0.1 ولت
• • دقت کنترل جریان : 10 میلی‌آمپر

لیست قطعات

• آیسی TL081 سه عدد
• ترانزیستور D1047
• ترانزیستور S9015
• ترانزیستور D882
• ترانزیستور S9014
• رگلاتور 7812
• خازن 3300 میکرو فاراد 50 ولت
• خازن 47 میکرو فاراد 50 ولت دو عدد
• خازن 10 میکرو فاراد 50 ولت
• خازن عدسی 330 پیکو فاراد
