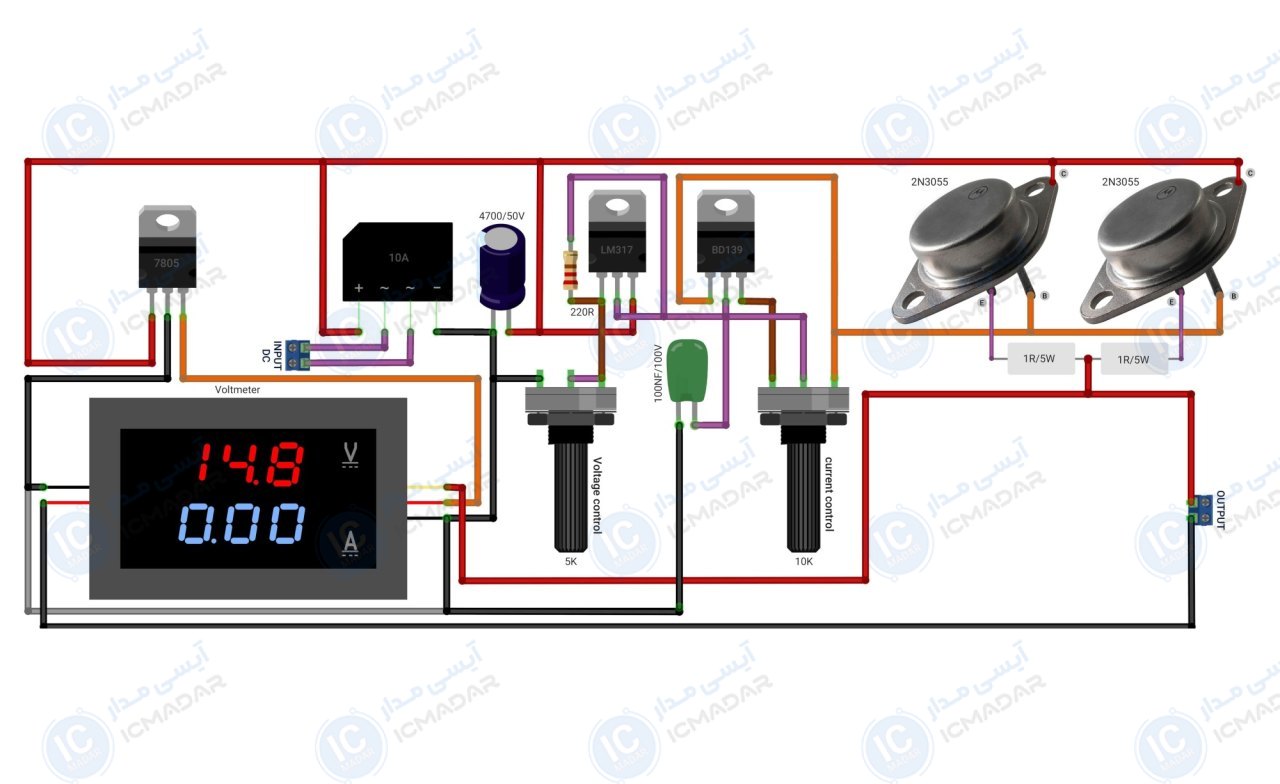

مدار منبع تغذیه 30 ولت 10 آمپر متغیر با LM317
استفاده در آزمایشگاههای الکترونیک | منبع تغذیه برای تعمیرات بردهای مختلف | استفاده در دانشگاهها و آموزشگاهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 12 تا 40 ولت
- • تغذیه ورودی : متناوب/مستقیم
- • خروجی ولتاژ : 1.5 تا 37 ولت
- • جریان خروجی : 10 آمپر
- • کنترل جریان و ولتاژ : بله
- • ترانزیستور قدرت : دو عدد
- • نمایشگر ولتاژ و جریان : دارد
- • نشانگر ال ای دی : خیر
- • پی سی بی : 110 در 55 میلیمتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- ترانزیستور 2N3055 دو عدد
- رگلاتور LM317
- ترانزیستور BD139
- رگلاتور 7805
- پل دیود 15 آمپری
- مقاومت 1 اهم 5 وات دو عدد
- مقاومت 220 اهم
- ولوم مولتی ترن 10 کیلو اهم
- ولوم مولتی ترن 5 کیلو اهم
- خارن 4700 میکروفاراد 50 ولت
- خازن 100 نانو فاراد 100 ولت
- ولت متر و آمپر متر
آشنایی با قطعات مدار

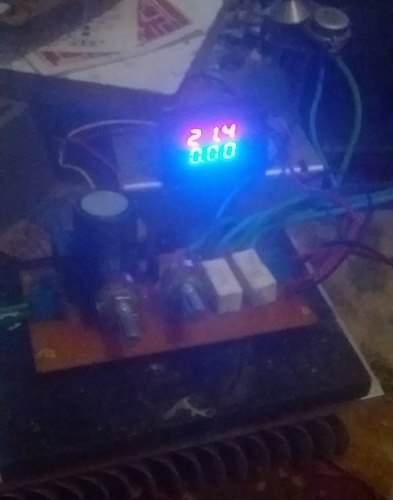

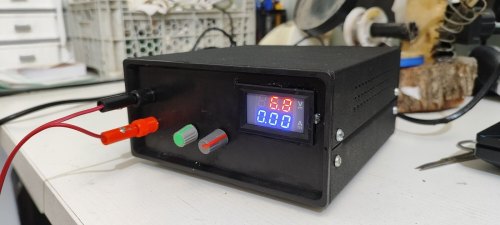

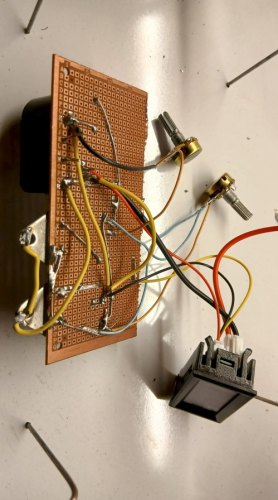

تا الان ۱۴ نفر این پروژه رو ساختند!
