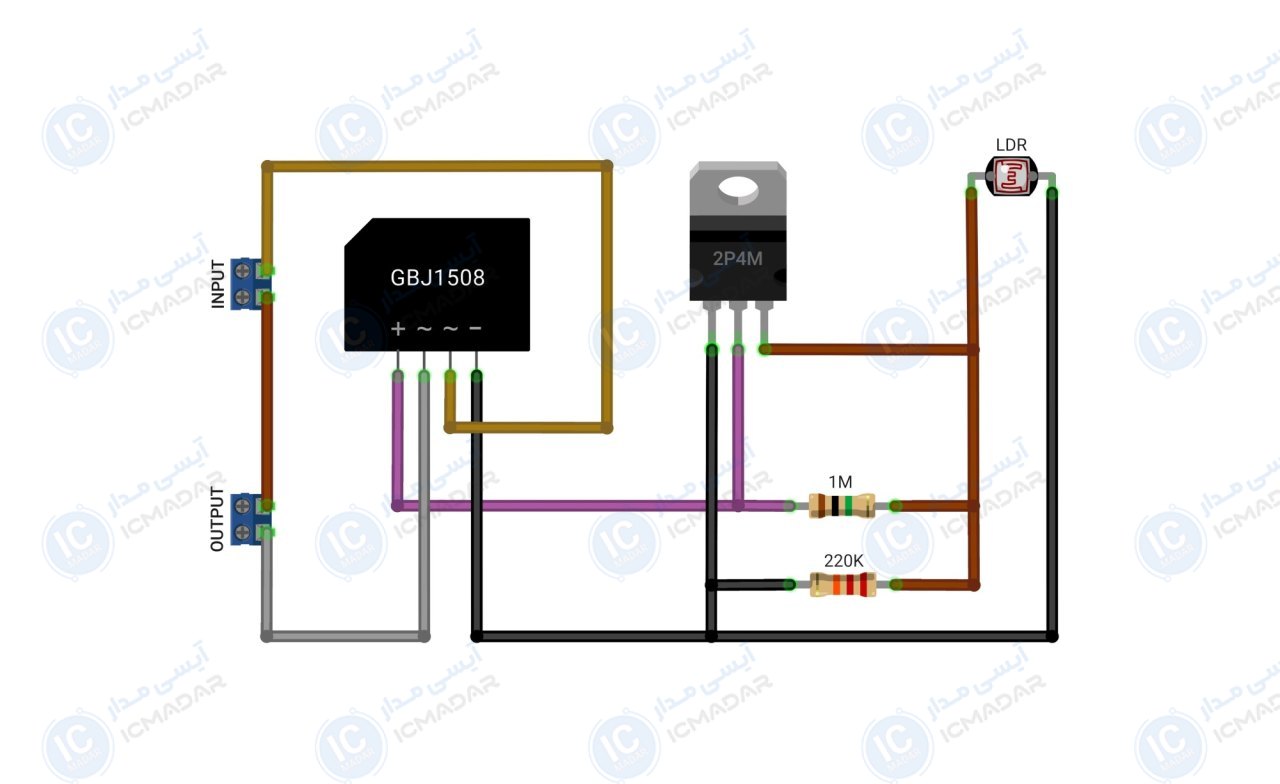

مدار مینی فتوسل ساده بدون رله
روشن و خاموش کردن خودکار لامپها | صرفهجویی در مصرف برق | روشنایی اتوماتیک
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی مدار : 220 ولت
- • نوع ورودی : متناوب
- • تغذیه مستقل : ندارد
- • جریان مصرفی : بستگی دارد
- • دقت عملکرد : بسیار بالا
- • قطع و وصل بیصدا : بله
- • مقاومت در برابر نویز : بالا
- • خروجی : تک کانال
- • پی سی بی : 60x30mm
- • تعداد قطعات : 5 عدد
لیست قطعات
- تریستور 2PAM
- مقاومت 1 مگا اهم
- مقاومت 220 کیلو اهم
- فتوسل
- پل دیود
آشنایی با قطعات مدار

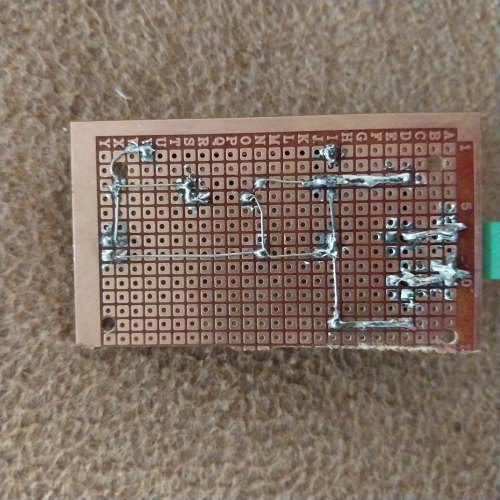

یک نفر این پروژه رو ساخته!
