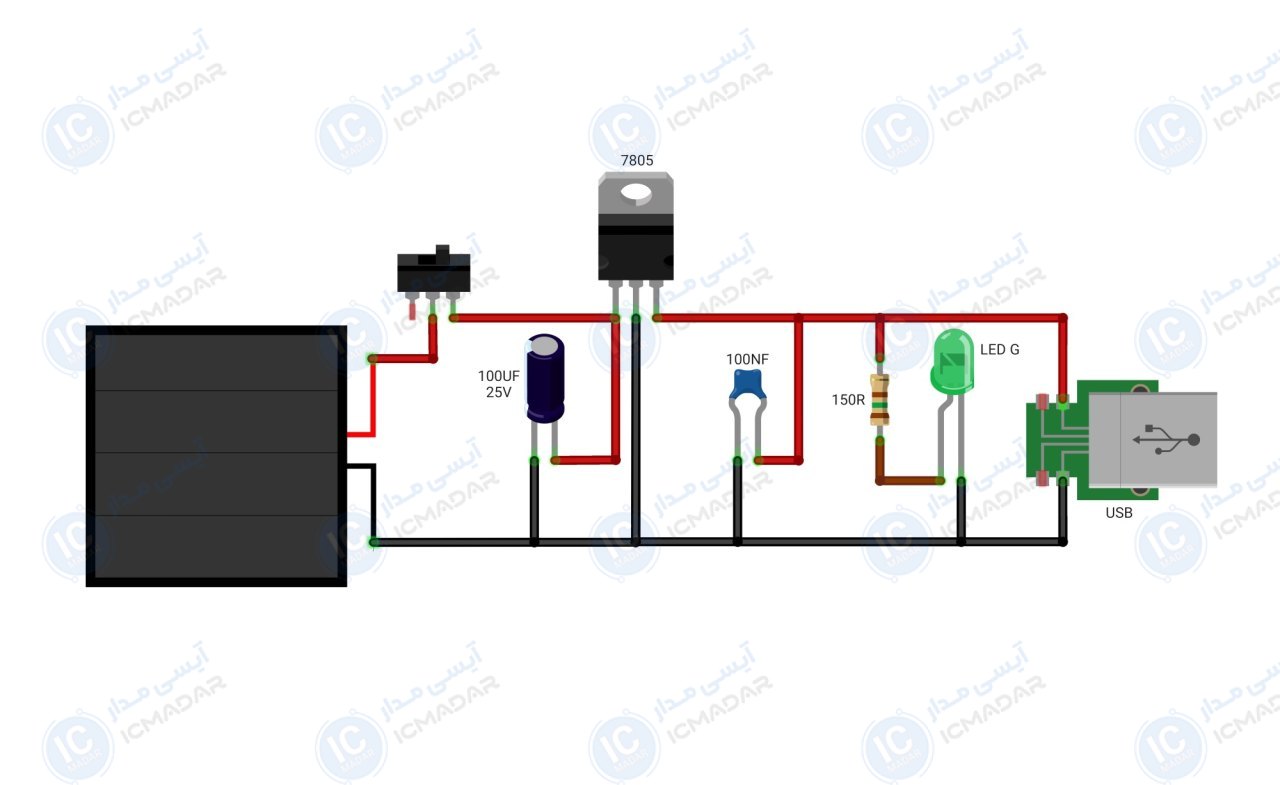

مدار شارژر خورشیدی

مشخصات فنی

• • ولتاژ ورودی پنل : 6 تا 12 ولت
• • ولتاژ خروجی : 5 ولت ثابت
• • منبع انرژی اصلی : پنل خورشیدی
• • ولتاژ خروجی : 5 ولت
• • توان پنل پیشنهادی : 5 وات
• • سازگار با : انواع گوشی‌های موبایل
• • جریان خروجی: حداکثر 1 آمپر
• • نشانگر ال ای دی : دارد
• • پی سی بی : 40 در 30 میلیمتر
• • تعداد قطعات : 8 عدد

لیست قطعات

• رگلاتور 7805
• خازن 100 میکرو فاراد 25 ولت
• خازن 100 نانو فاراد عدسی
• مقاومت 150 اهم
• ال ای دی مات سبز
• کلید کشویی
• پنل خورشیدی 6 ولت
• کانکتور یو اس بی
