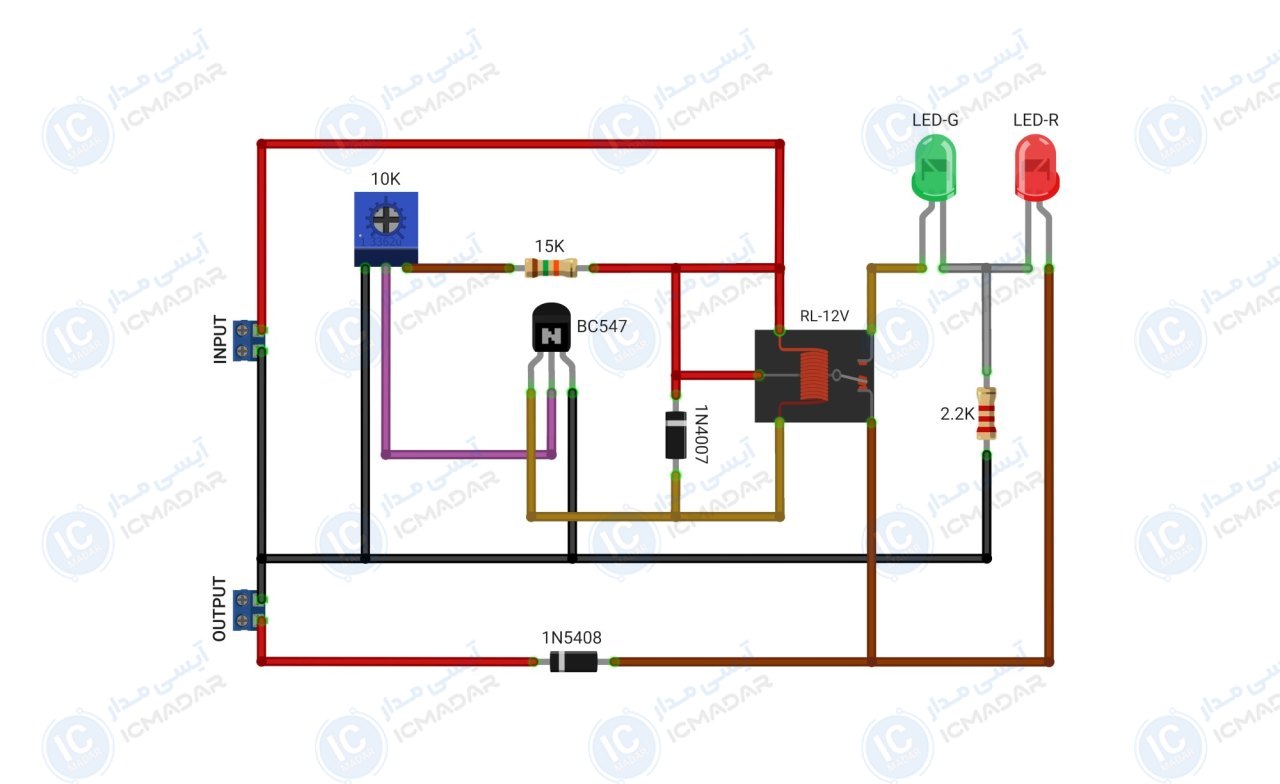

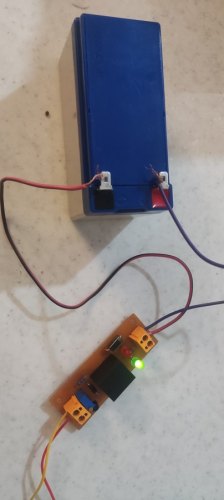

مدار شارژر باطری ساده با قطع خودکار

مشخصات فنی

• • تراشه : BC547
• • نوع ورودی : مستقیم
• • مناسب باطری : 12 ولت
• • نشانگر درحال شارژ : دارد
• • شانگر شارژ کامل : دارد
• • قابلیت قطع خودکار : بله
• • ولتاژ آستانه شارژ : قابل تنظیم
• • زمان‌بندی شارژ : اتوماتیک

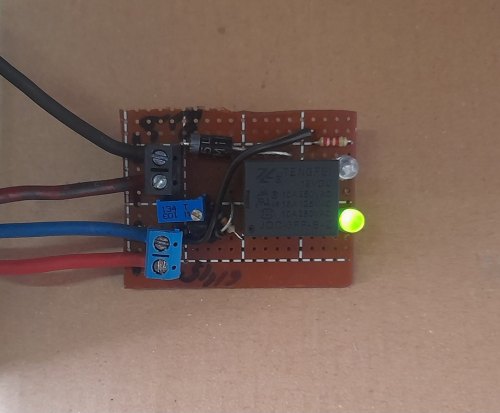

• • پی سی بی : 75x25mm
• • تعداد قطعات : 9 عدد

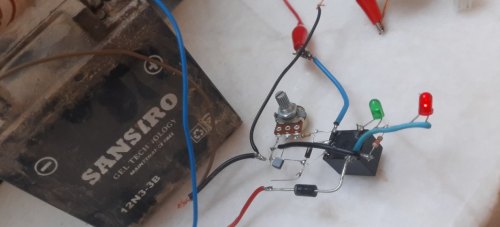

لیست قطعات

• ترانزیستور BC547
• دیود 1N5408
• دیود 1N4007
• مقاومت 15 کیو اهم
• مقاومت 2.2 کیلو اهم
• مولتی ترن 10 کیلو اهم
• ال ای دی مات قرمز
• ال ای دی مات سبز
• رله 12 ولت
