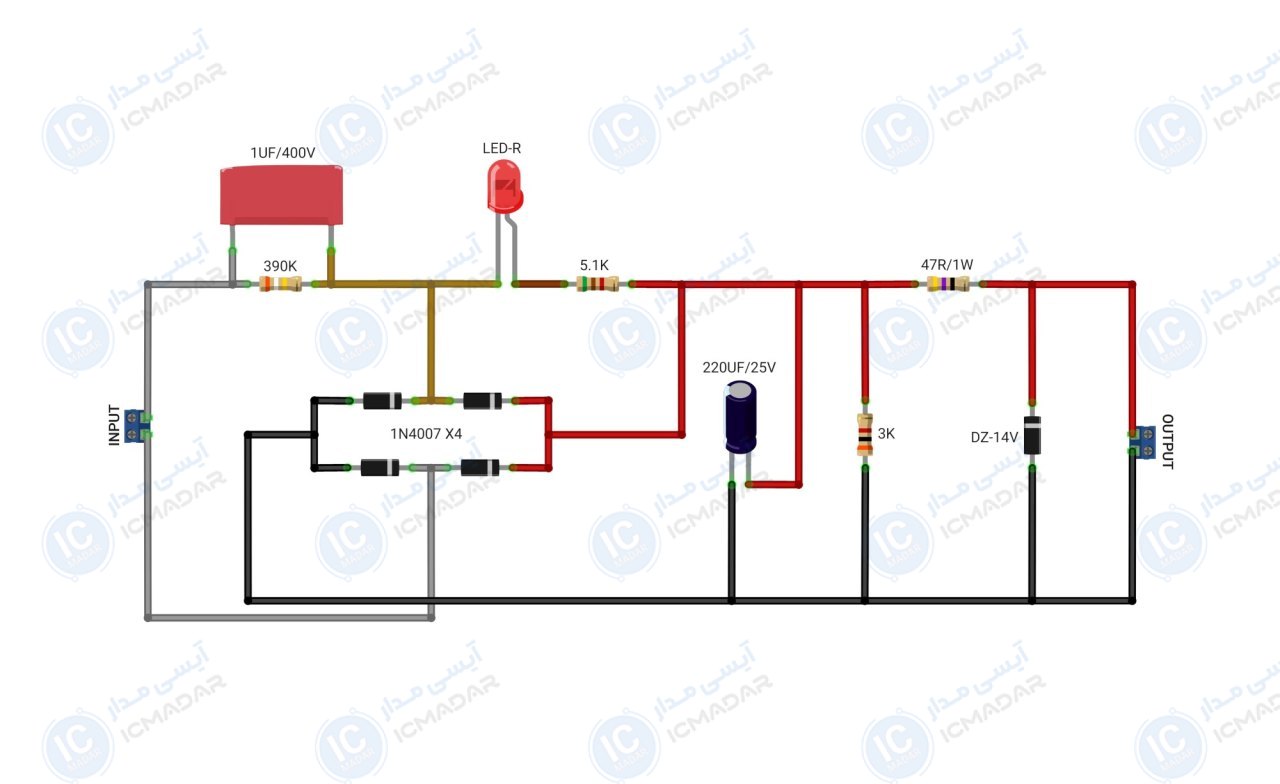

مدار شارژر باطری بدون ترانسفورماتور
شارژ باتری چراغقوه | منبع تغذیه ۱۴ ولت | تغذیه چراغهای الایدی کممصرف
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 220 ولت
- • نوع ورودی : متناوب
- • ولتاژ خروجی : 14 ولت
- • نوع خروجی : مستقیم
- • جریان خروجی : 100 میلیآمپر
- • مناسب : باتری سلید اسید
- • مصرف توان : کم و بهینه
- • نشانگر وضعیت : دارد
- • پی سی بی : 55 در 25 میلیمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- خازن 1 میکرو فاراد 400 ولت
- دیود 1N4007 چهار عدد
- خازن 220 میکرو فاراد 25 ولت
- ال ای دی قرمز مات
- دیود زنر 14 ولت
- مقاومت 390 کیلو اهم
- مقاومت 5.1 کیلو اهم
- مقاومت 47 اهم 1 وات
- مقاومت 3 کیلو اهم
آشنایی با قطعات مدار
