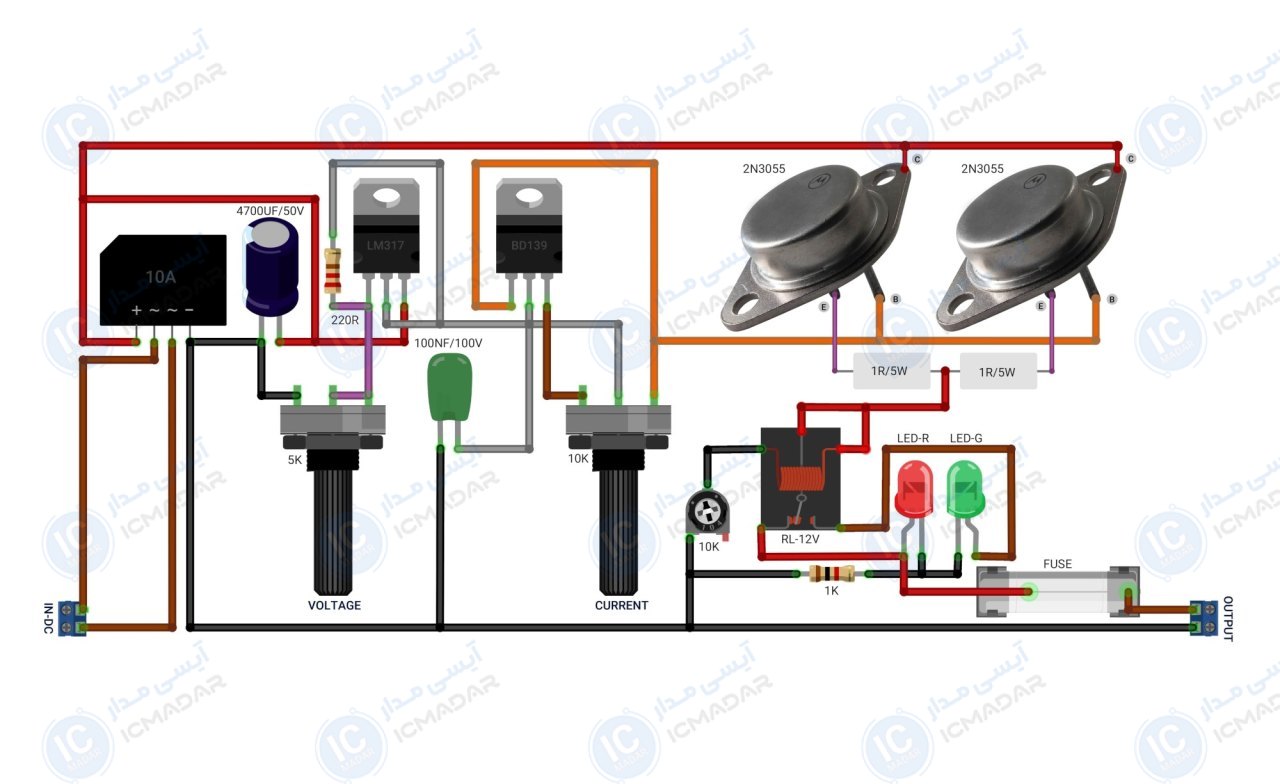

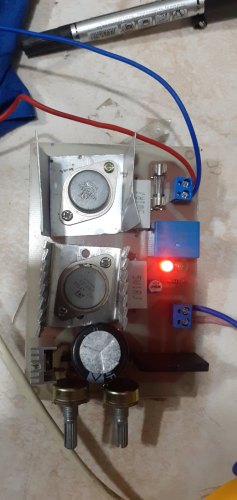

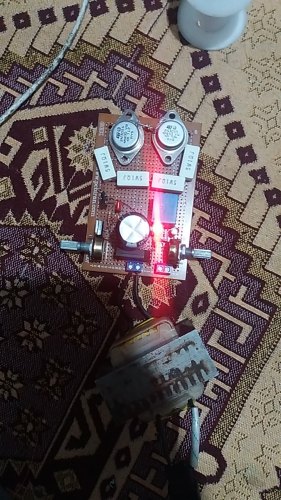

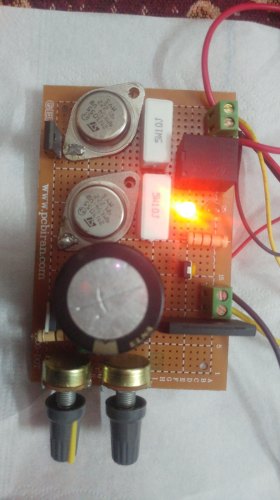

مدار شارژ هوشمند انوع باطری

مشخصات فنی

• • تغذیه ورودی : 15 تا 24 ولت
• • نوع تغذیه : متناوب/مستقیم
• • خروجی ولتاژ : 1.5 تا 24 ولت
• • جریان خروجی : 10 آمپر
• • کنترل جریان و ولتاژ : بله
• • قطع‌ جریان اضافی : با فیوز
• • کنترل هوشمند شارژ: بله
• • حفاظت از شارژ بیش از حد : بله
• • وضعیت شارژ : ال‌ای‌دی قرمز و سبز

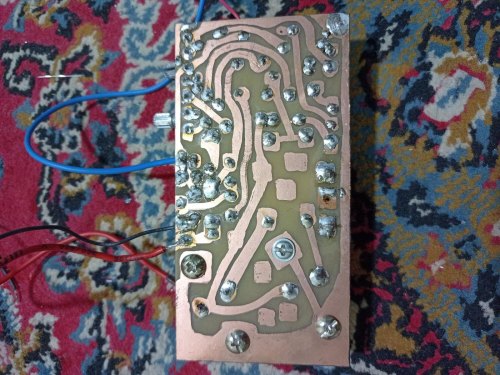

• • پی سی بی : 120 در 80 میلیمتر

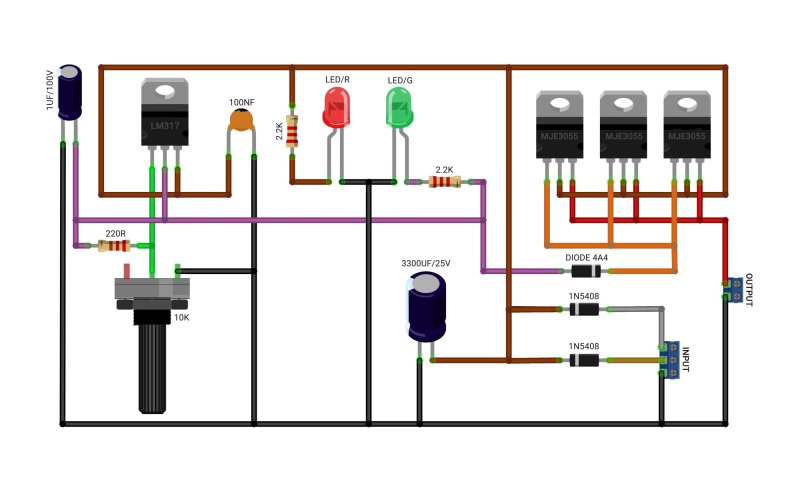

لیست قطعات

• رگلاتور LM317
• ترانزیستور 2N3055 دو عدد
• ترانزیستور BD139
• ولوم 5 کیلو اهم
• ولوم 10 کیلو اهم
• پتانسومتر 10 کیلو اهم
• خازن 4700 میکروفاراد 50 ولت
• خازن 100 نانو فاراد 100 ولت
• مقاومت 1 اهم 5 وات دو عدد
• مقاومت 1 کیلو اهم
