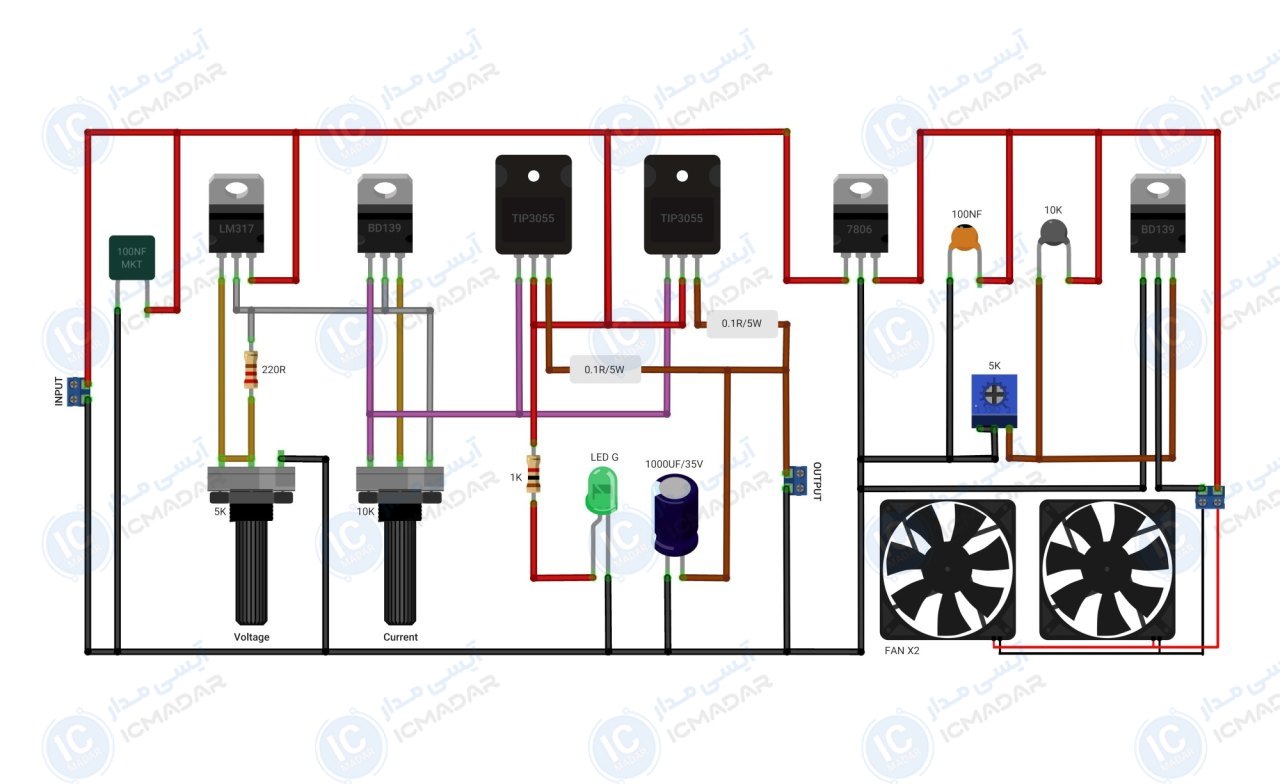

مدار منبع تغذیه ده آمپری حرفه ایی

مشخصات فنی

• • تغذیه ورودی : 12 تا 30 ولت
• • نوع تغذیه ورودی : مستقیم
• • ولتاژ خروجی : 1 تا 25 ولت
• • جریان خروجی : 10 آمپر
• • کنترل ولتاژ و جریان : بله
• • حدود توان خروجی : 200 وات
• • خنک‌کنندگی : هوشمند و اتوماتیک
• • نشانگر ال ای دی : بله
• • پی سی بی : 80 در 25 میلیمتر
• • تعداد قطعات : 20 عدد

لیست قطعات

• رگلاتور LM317
• ترانزیستور TIP3055 دو عدد
• ترانزیستور BD139 دو عدد
• مقاومت حرارتی 10 کیلو اهم
• مقاومت 220 اهم
• مقاومت 1 کیلو اهم
• مقاومت 5 وات 0.1 اهم دو عدد
• خازن 100 نانو فاراد عدسی
• خازن 100 نانو فاراد 100 ولت MKT
• خازن 1000 میکرو فارد 50 ولت
