مدار شارژر باطری با پنل خورشیدی
شارژ باتری در کمپینگ و سفر | ذخیره انرژی خورشیدی | استفاده در چراغهای اضطراری خورشیدی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • نوع رگولاتور : LM317
- • نوع پنل سازگار : 12 ولت
- • جریان خروجی : حدود 1 آمپر
- • حفاظت از باتری : دارد
- • نشانگر وضعیت شارژ : دارد
- • حفاظت از شارژ بیش از حد : خیر
- • بازده تقریبی : 85%
- • توان مصرفی داخلی : کم
- • پی سی بی : 52 در 25 میلمیتر
- • تعداد قطعات : 12 عدد

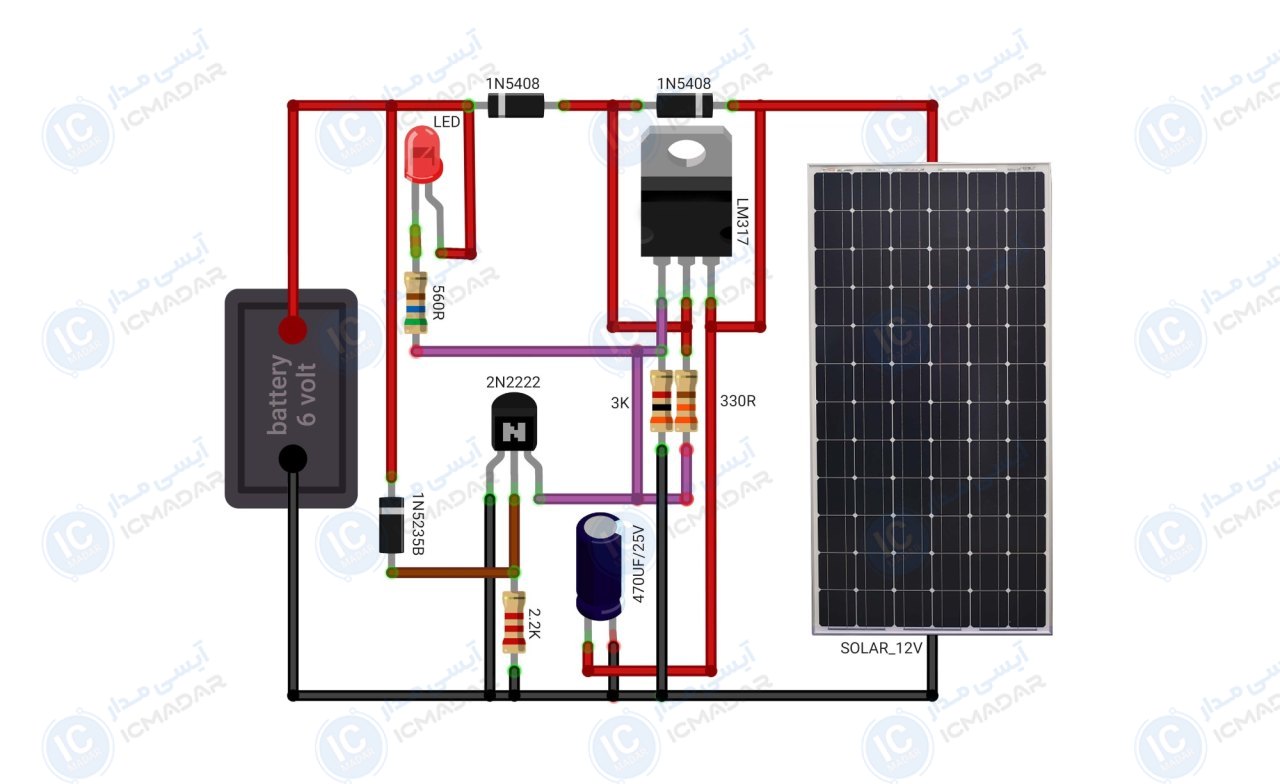

لیست قطعات
- رگلاتور LM317
- ترانزیستور 2N2222
- پنل خورشیدی 12 ولت
- خازن 470 میکروفاراد 25 ولت
- دیود 1N5804 دو عدد
- دیود زنر 1N5235B
- مقاومت 3 کیلو اهم
- مقاومت 330 اهم
- مقاومت 560 اهم
- مقاومت 2.2 کیلو اهم
- ال ای دی مات قرمز
آشنایی با قطعات مدار

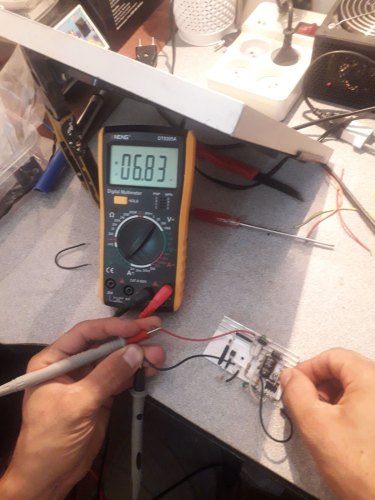

یک نفر این پروژه رو ساخته!
