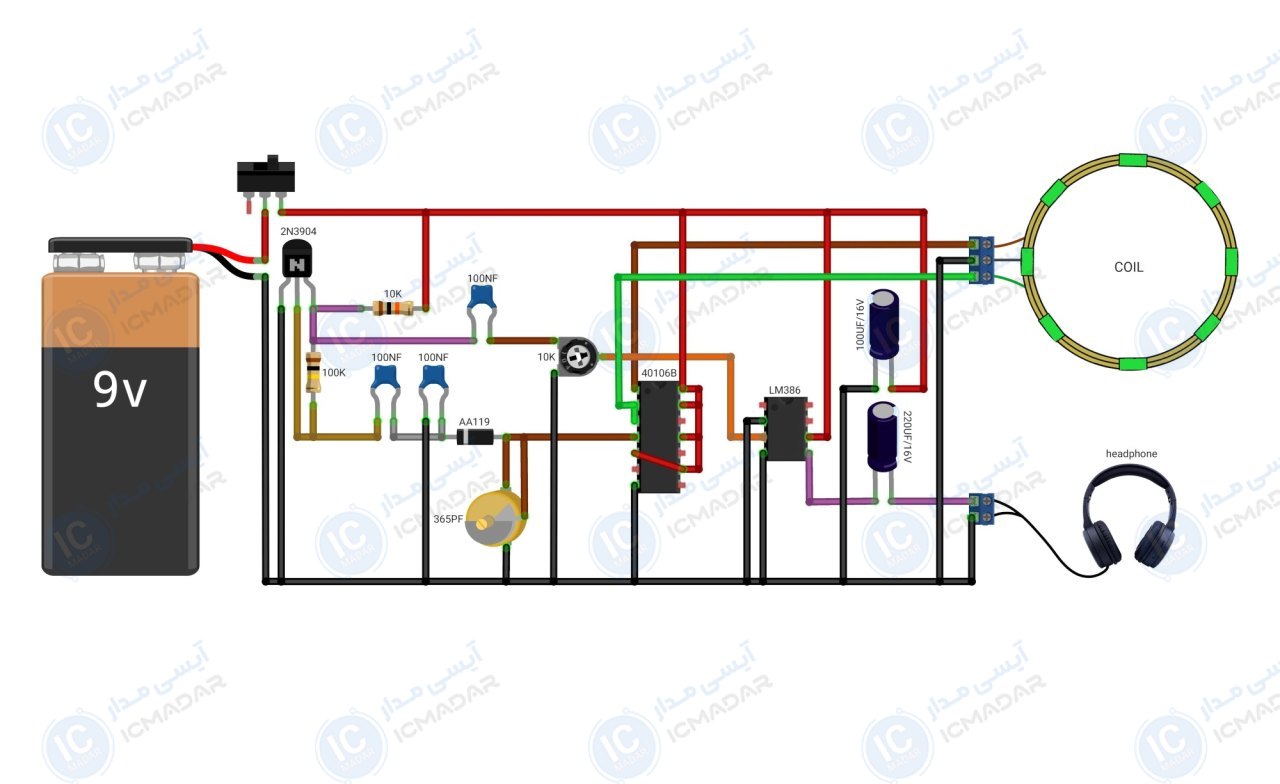

مدار فلزیاب با آیسی 40106B
جستجوی فلزات گمشده | کشف کابلهای زیر خاک | کاوش باستانشناسی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : 40106B
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 200 میلی آمپر
- • حدود عمق کاووش : 1 متر
- • تنظیم حساسیت : دارد
- • نوع هشدار : بازر
- • مناسب : فلزات متوسط و بزرگ
- • خروجی : هدفون
- • قابلیت تفکیک فلزات : خیر
- • پی سی بی : 46 در 42 میلمیتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- ایسی 40106B
- ایسی LM386
- مقاومت 100 کیلو اهم
- مقاومت 10 کیلو اهم
- پتانسیومتر 10 کیلو اهم
- خازن متغییر 365 پیکو فاراد
- خازن 100 نانو فاراد سه عدد
- خازن 220 میکرو فاراد 16 ولت
- خازن 100 میکرو فاراد 16 ولت
- دیود AA119
- ترانزیستور 2N3904
- کلید کشویی
آشنایی با قطعات مدار

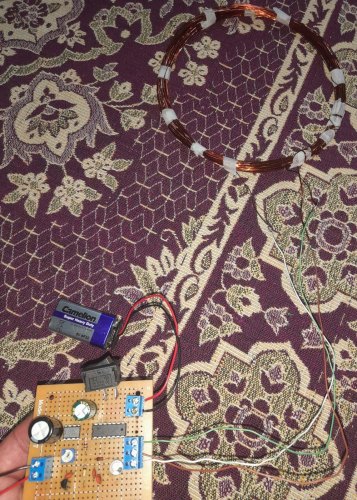

یک نفر این پروژه رو ساخته!
