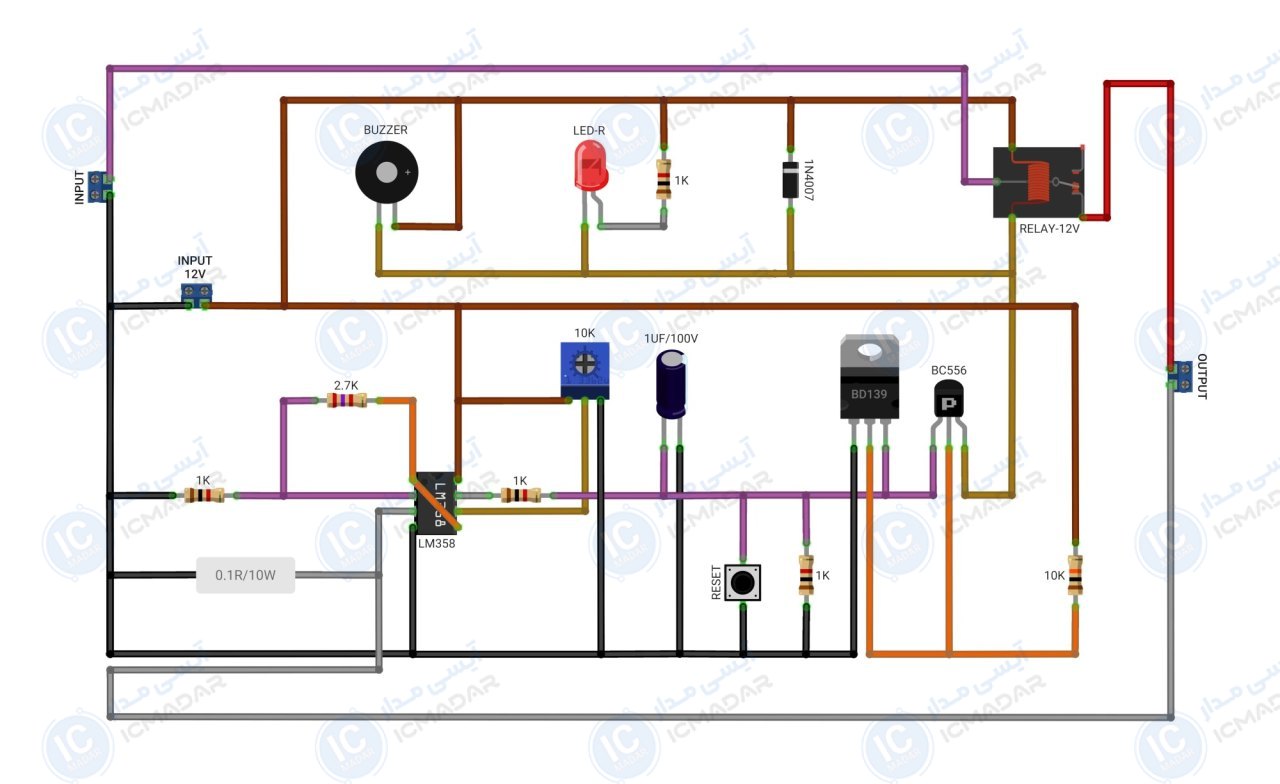

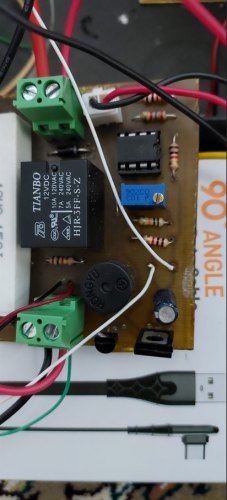

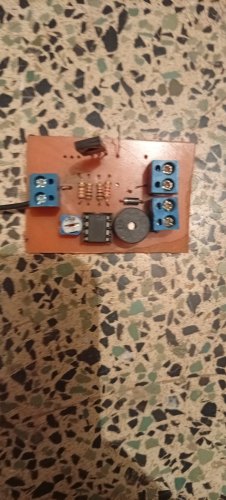

مدار محافظ اتصال کوتاه و اضافه جریان
محافظت از منابع تغذیه | محافظت از آداپتورها | جلوگیری از اتصال کوتاه در منابع تغذیه صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ راهاندازی : 12 ولت
- • جریان قابل تحمل : 5 آمپر
- • کمترین ولتاژ : 1.5 ولت
- • حداکثر ولتاژ : 50 ولت
- • نوع ریست : کلید فشاری
- • حفاظت : اتصالکوتاه و اضافه جریان
- • هشدار دهنده : بازر و الایدی
- • منبع تغذیه : متغییر و ثابت
- • سرعت واکنش : سریع
- • تنظیم حساسیت : دارد
- • پی سی بی : 85x50mm
- • تعداد قطعات : 16 عدد
لیست قطعات
- آیسی LM358
- ترانزیستور BD139
- ترانزیستور BC556
- خازن 1 میکروفاراد 100 ولت
- مولتی ترن 10 کیلو اهم
- مقاومت آجری 0.1 اهم 10 وات
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 2.7 کیلو اهم
- مقاومت 10 کیو اهم
- دیود 1N4007
- ال ای دی مات قرمز
- رله 12 ولت
- بازر 12 ولت
- تک سوئیچ
آشنایی با قطعات مدار
