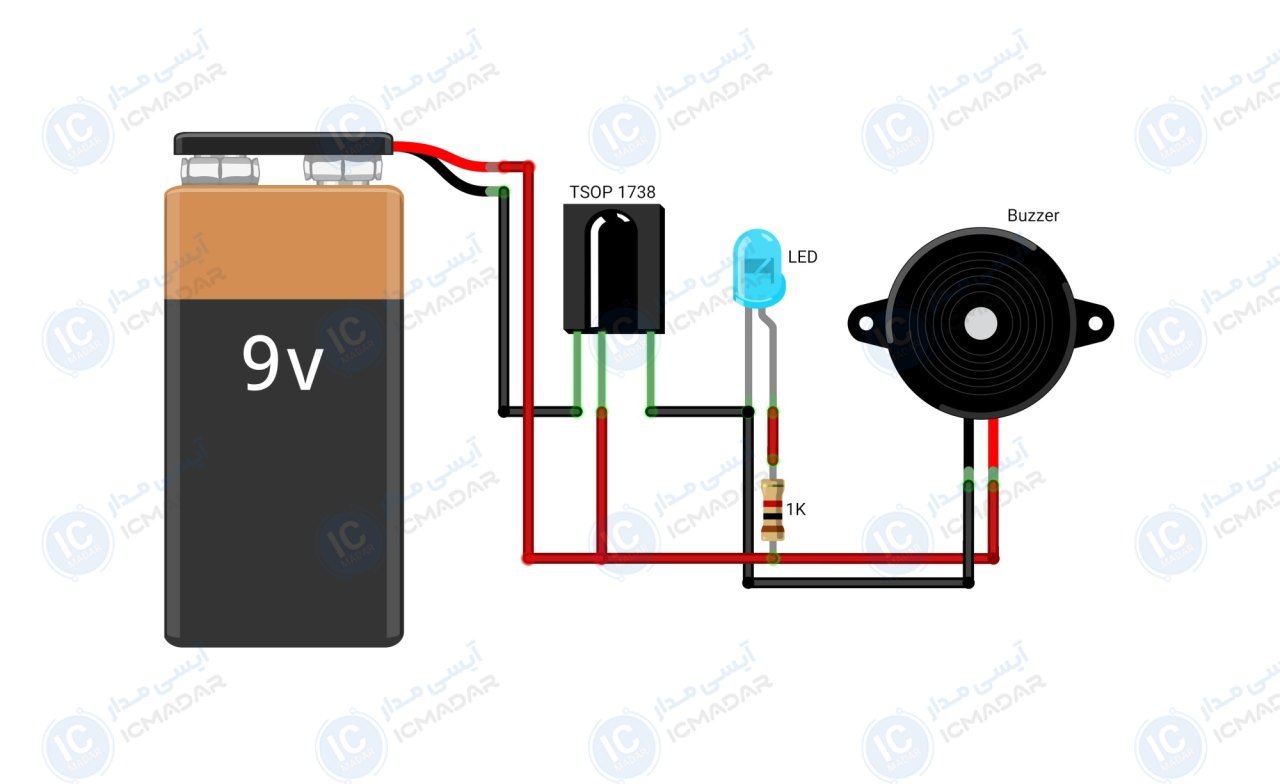

مدار تستر ریموت کنترل
تست سلامت ریموت ها | تشخیص خرابی سنسور مادون قرمز | ابزار کمکی در عیبیابی مدارهای مادون قرمز
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • نوع سنسور : TSOP1738
- • فرکانس تشخیص : 38 کیلوهرتز
- • هشدار دهنده : بازر و ال ای دی
- • فاصله تشخیص : تا 5 متر
- • طول موج تشخیص : 950 نانومتر
- • پی سی بی : 32 در 25 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- سنسور گیرنده مادون قرمز TSOP1738
- ال ای دی شفاف آبی
- بازر 5 ولت 12 میلی متر
- مقاومت 1 کیلو اهم
آشنایی با قطعات مدار
