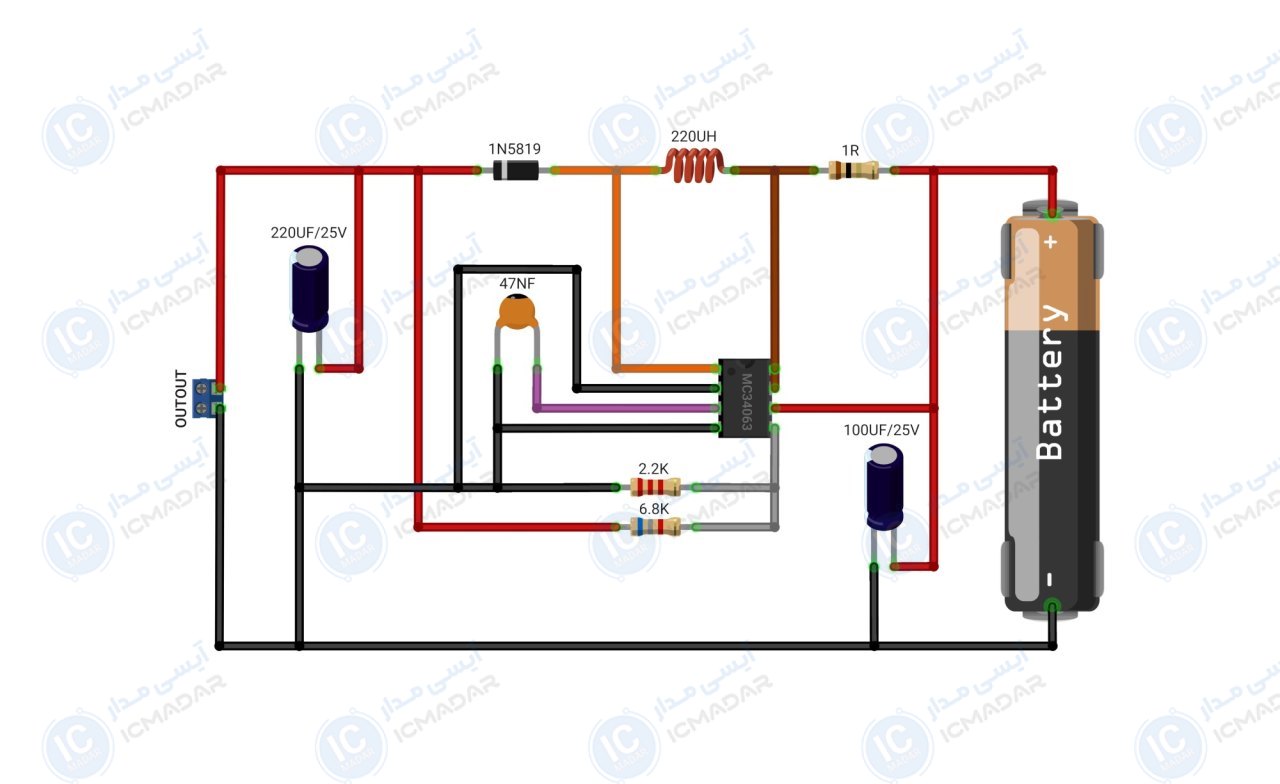

مدار پاوربانک فست شارژ

مشخصات فنی

• • ولتاژ کاری : 3.7 ولت
• • نوع باطری : لیتیوم یون
• • جریا لازم : 2200 میلی آمپر
• • ولتاژ خروجی : 5 ولت
• • شدت جریان خروجی : 1.5 آمپر
• • سازگار با : انواع گوشی‌های موبایل
• • تبلت، دوربین دیجیتال، موزیک پلیر و ...
• • نشانگر ال ای دی : ندارد
• • کاربری : تغذیه پرتابل
• • تعداد قطعات : 10 عدد

لیست قطعات

• رگلاتور MC34063
• خازن 220 میکرو فاراد 16 ولت
• خازن 100 میکرو فارد 16 ولت
• خازن 47 نانو فاراد پلی استر
• دیود 1N5819
• سلف 220 میکرو هانری بشکه ایی 2 آمپر
• مقاومت 6.8 کیلو اهم
• مقاومت 2.2 کیلو اهم
• مقاومت 1 اهم
• کانکتور مادگی یو اس بی
