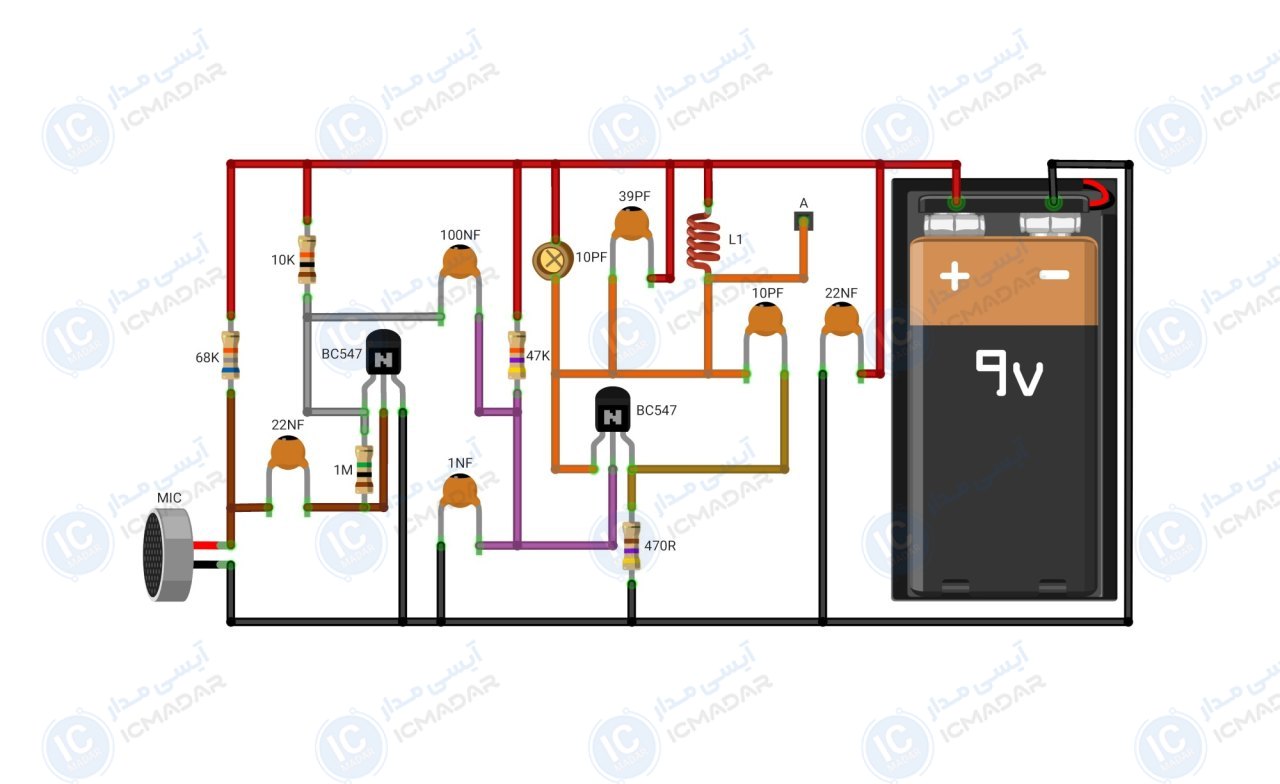

مدار استراق سمع 800 متری
شنیدن صدای محیط در فضاهای باز | آموزش نحوه کار با امواج رادیویی FM | پخش صدای خود روی امواج FM
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • جریان مصرفی : 10 میلیآمپر
- • حدود کارکرد با باطری : 50 ساعت
- • برد عملیاتی : 800 متر در فضای باز
- • فرکانس : موج FM (88-108 MHz)
- • تقویت صدا: از فاصله 1 متری
- • نوع سیگنال : فرکانس مدولهشده
- • تنظیم حساسیت : بله
- • آیتم انتقال صدا : امواج رادیویی
- • پی سی بی : استراق سمع
- • تعداد قطعات : 14 عدد
لیست قطعات
- ترانزیستور BC547 دو عدد
- خازن عدسی 22 نانوفاراد دو عدد
- خازن عدسی 100 نانو فاراد
- خازن عدسی 1 نانو فاراد
- خازن عدسی 10 پیکو فاراد
- خازن عدسی 39 پیکو فاراد
- خازن متغییر 10 پیکو فاراد
- مقاومت 68 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 1 مگا اهم
- مقاومت 470 اهم
- مقاومت 47 کیلو اهم
- میکروفون
آشنایی با قطعات مدار

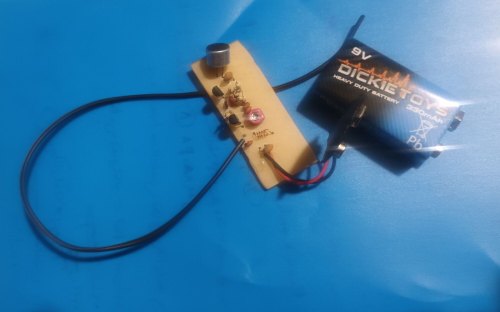

یک نفر این پروژه رو ساخته!
