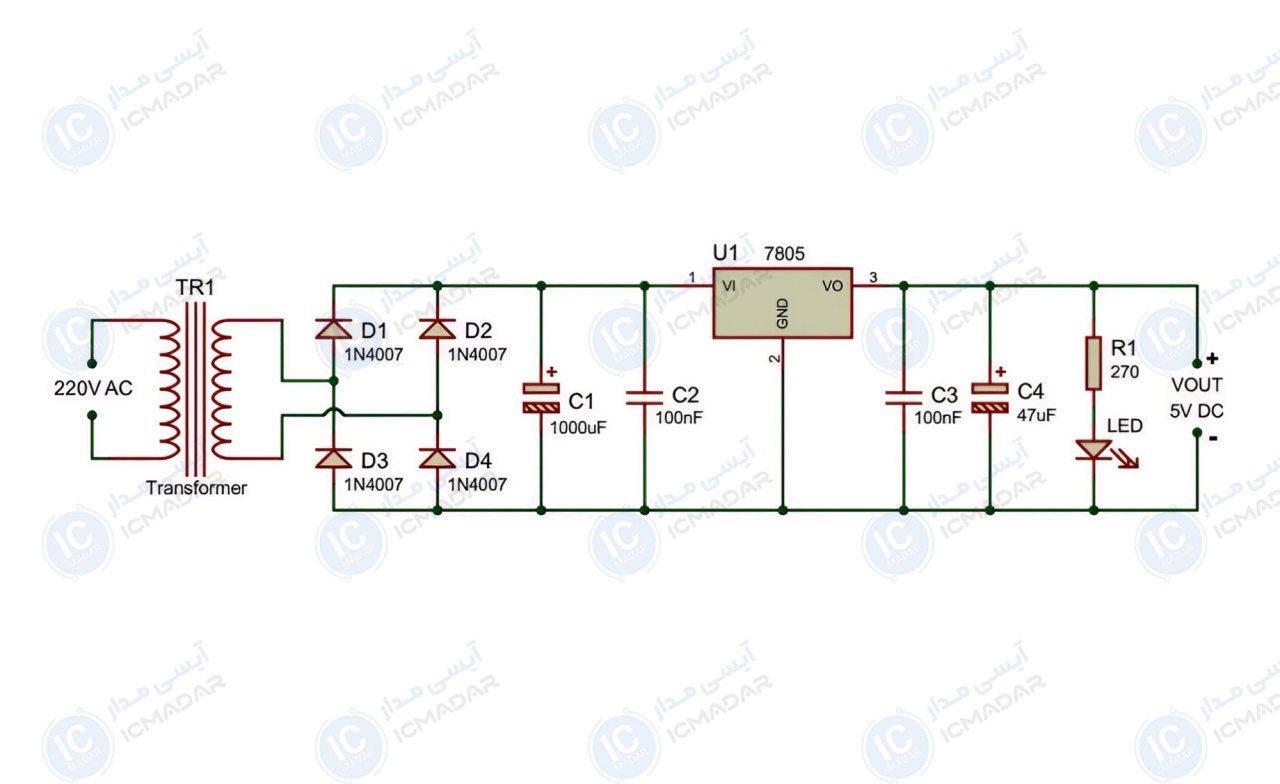

مدار منبع تغذیه 5 ولت ساده
پروژههای آموزشی | مدارات دیجیتال سبک | کیتهای دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور 7805
- دیود 1N4007 چهار عدد
- خازن الکترولیت 1000 میکرو فاراد 25 ولت
- خازن الکترولیت 47 میکرو فاراد 16 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- مقاومت 270 اهم
- ال ای دی 5 میلیمتر
- ترانس 6 یا 9 یا 12 ولت تک با جریان 1 آمپر
