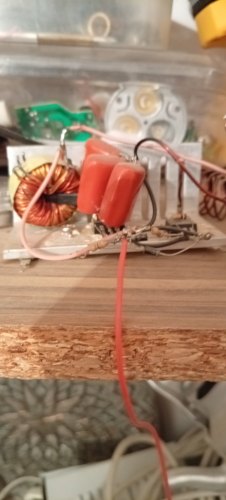

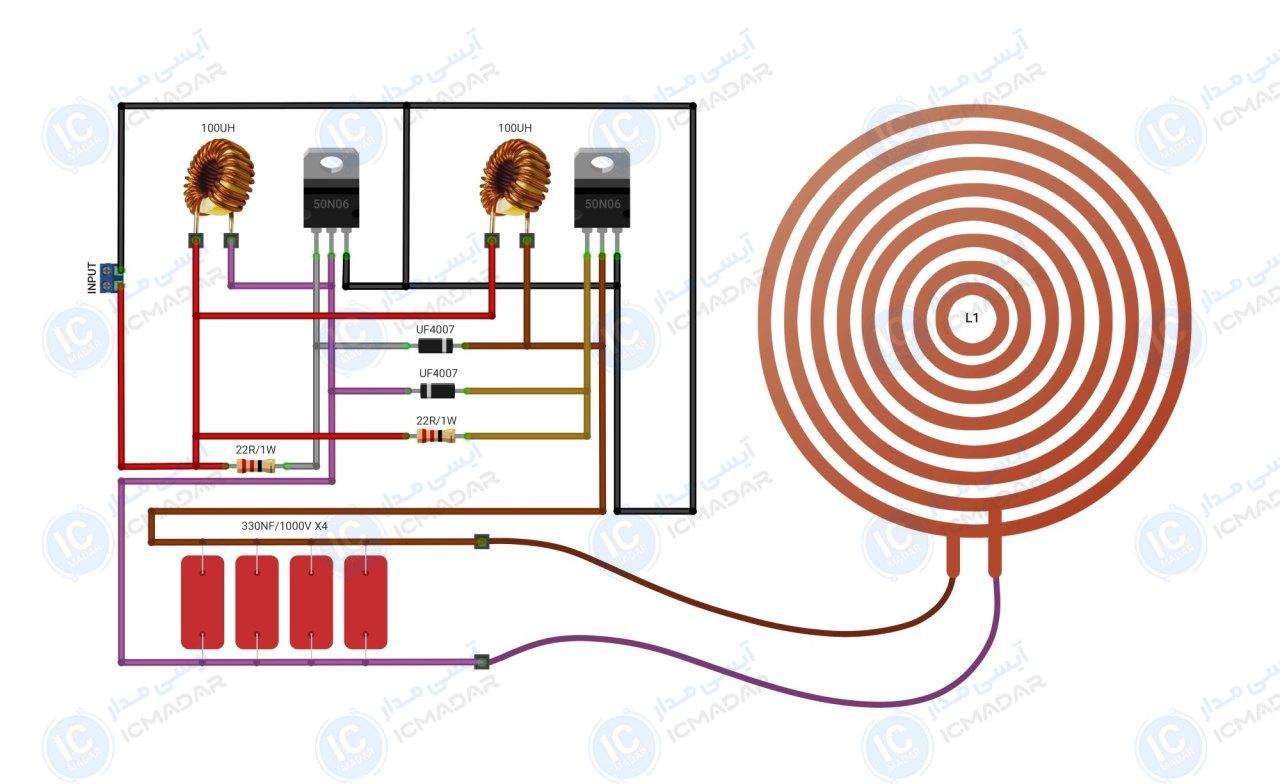

مدار اجاق القایی قوی

مشخصات فنی

• • درایو قدرت : دو عدد ماسفت
• • ولتاژ تغذیه : 12 تا 24 ولت
• • نوع ولتاژ ورودی : مستقیم
• • حدود توان خروجی : 120 وات
• • جریان موردنیاز : حداقل 6 آمپر
• • قدرت دما : بالای 100 سانتی گراد
• • ایمنی : اجاق سرد می‌ماند
• • حداکثر دمای فلز : بسیار بالا
• • پی سی بی : 80 در 45 میلمیتر
• • تعداد قطعات : 12 عدد

لیست قطعات

• ماسفت قدرت 50N06 دو عدد
• مقاومت 22 اهم 1 وات دو عدد
• دیود UF4007 دو عدد
• سلف تیروئیدی 100 میکروهانری 3 آمپر دو عدد
• خازن 330 نانو فاراد 1000 ولت MKS4 چهار عدد
