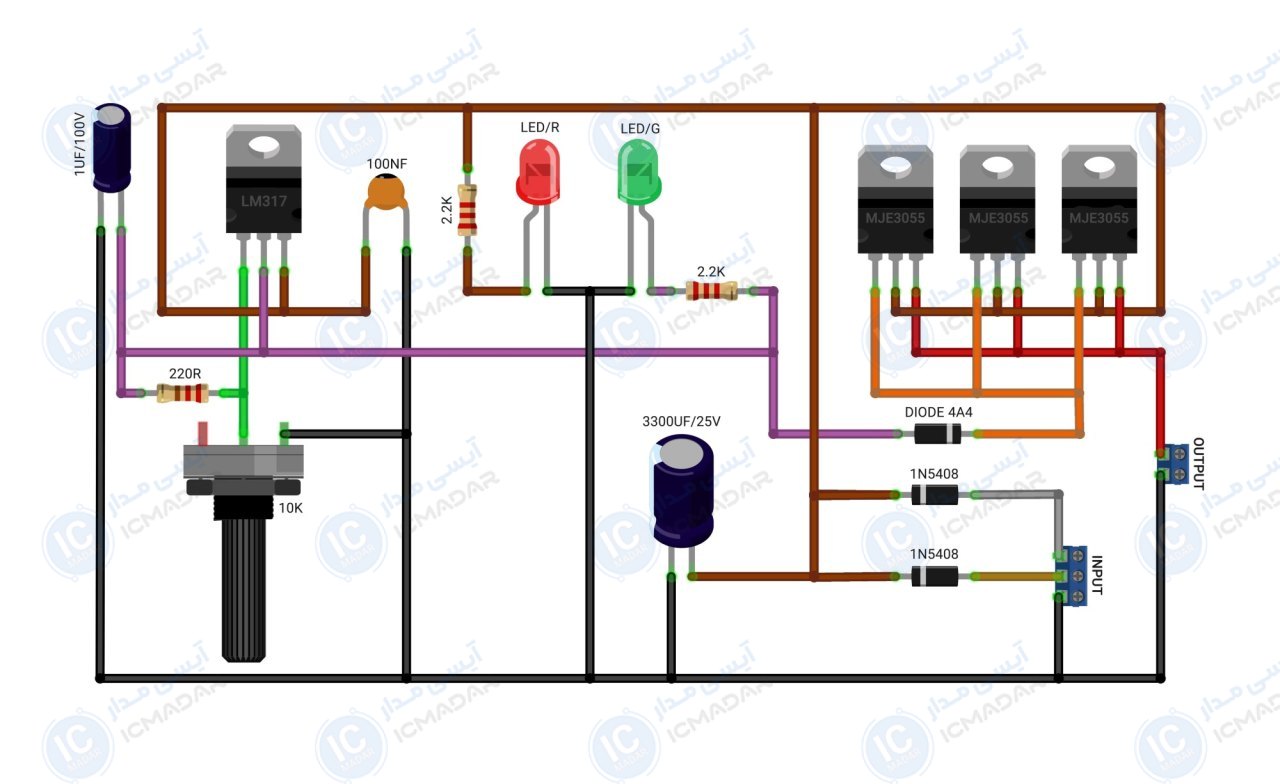

مدار منبع تغذیه 5 آمپری
منبع تغذیه ابزارهای الکترونیکی | استفاده در تعمیرگاههای الکترونیکی | منبع برق در پروژههای آموزشی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه ورودی : 12 تا 30 ولت
- • جریان خروجی : 5 آمپر
- • دامنه ولتاژ : 1.5 تا 30 ولت
- • قابلیت کنترل ولتاژ : بله
- • حدود توان خروجی : 150 وات
- • نوع تغذیه ورودی : متناوب
- • مدار حفاظتی : ندارد
- • نشانگر ال ای دی : بله
- • پی سی بی : 65 در 35 میلمیتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- ترانزیستور MJE3055 سه عدد
- رگلاتور LM317
- خازن 1 میکرو فاراد 100 ولت
- خازن 3300 میکرو فارد 25 ولت
- خازن عدسی 100 نانو فاراد
- دیود 1N5408 دو عدد
- دیود 6A4
- مقاومت 220 اهم
- مقاومت 2.2 کیلو اهم دو عدد
- ولوم 10 کیلو اهم
- ال ای دی مات سبز
- ال ای دی مات قرمز
آشنایی با قطعات مدار
