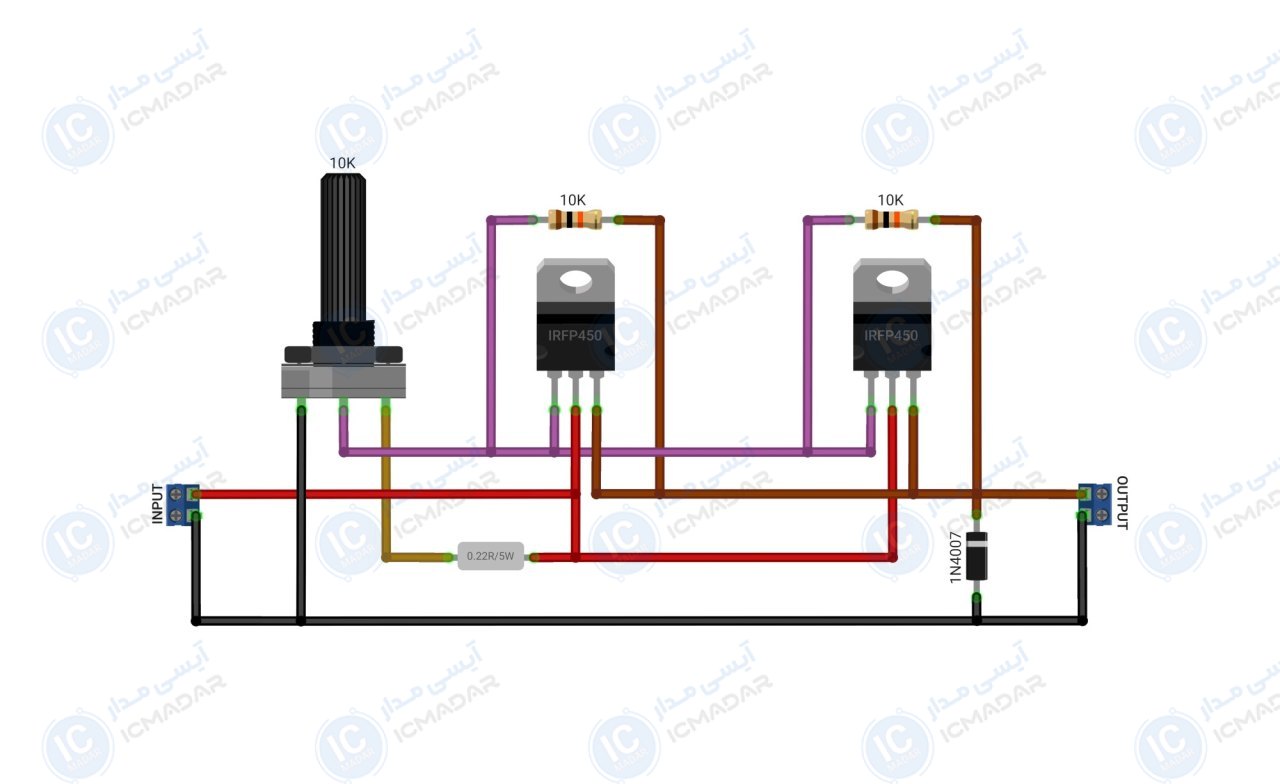

مدار منبع تغذیه 0 تا 60 ولت با ماسفت

مشخصات فنی

• • تغذیه ورودی : 12 تا 60 ولت
• • نوع تغذیه ورودی : مستقیم
• • ولتاژ خروجی : 0 تا 60 ولت
• • جریان خروجی : 10 آمپر
• • قابلیت کنترل ولتاژ : دارد
• • زمان پاسخ‌دهی : سریع
• • پایداری ولتاژ : بالا
• • مصرف انرژی : بهینه
• • تعداد قطعات : 7 عدد
• • پی سی بی : 60 در 30 میلیمتر

لیست قطعات

• ماسفت قدرت IRFP450N دو عدد
• ولوم 10 کیلو اهم
• مقاومت 0.22 اهم 5 وات
• مقاومت 10 کیلو اهم دو عدد
• دیود 1N4007
