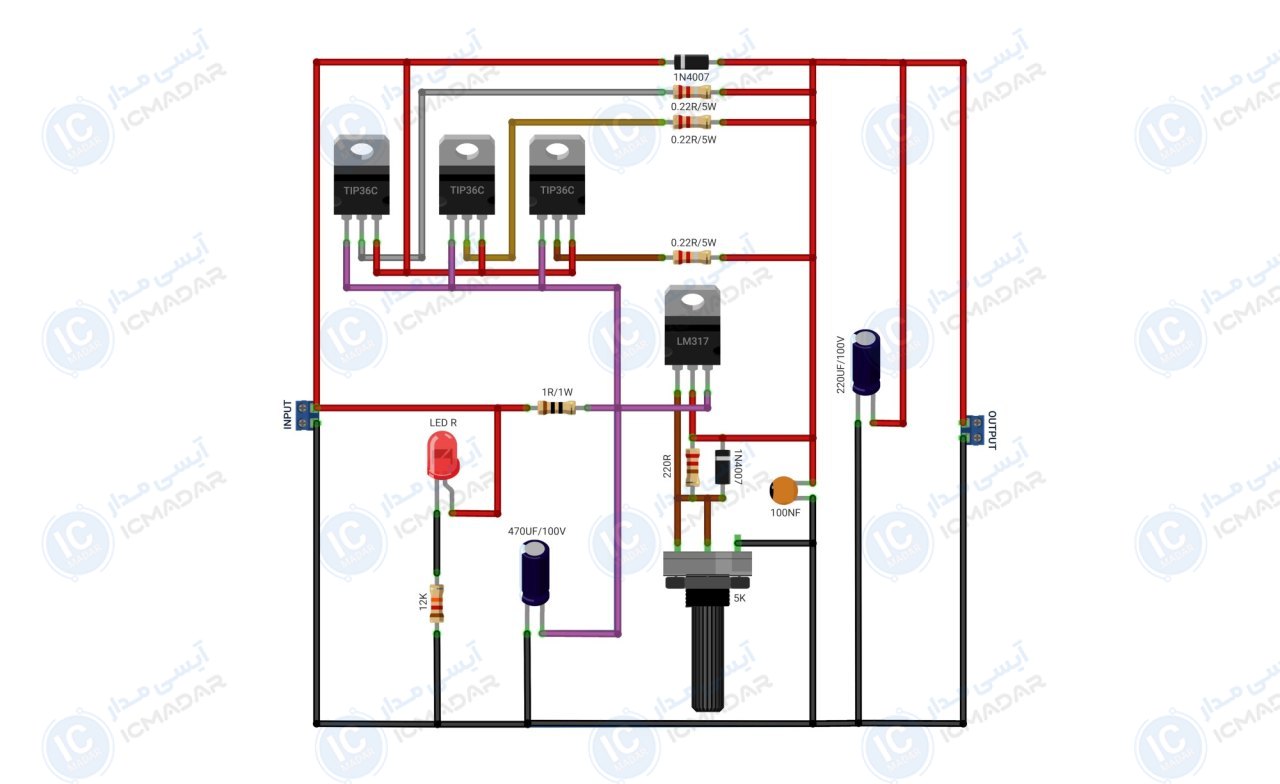

مدار منبع تغذیه 1.25 تا 57 ولت 6 آمپر

مشخصات فنی

• • تغذیه ورودی : 1.25 تا 60 ولت
• • نوع تغذیه ورودی : مستقیم
• • دامنه ولتاژ : 1.25 تا 57 ولت
• • جریان خروجی : 6 آمپر
• • قابلیت کنترل ولتاژ : بله
• • جریان بی‌باری : بسیار کم
• • توان خروجی : 340 وات
• • دقت ولتاژ : 1% در شرایط بهینه
• • نشانگر ال ای دی : بله
• • پی سی بی : 125 در 50 میلیمتر

لیست قطعات

• ترانزیستور TIP36 سه عدد
• رگلاتور LM317HV «ولتاژ بالا»
• خازن 220 میکرو فاراد 100 ولت
• خازن 470 میکرو فاراد 100 ولت
• خازن 100 نانو فاراد
• دیود 1N4007 دو عدد
• مقاومت 0.22 اهم 5 وات سه عدد
• مقاومت 10 اهم 1 وات
• مقاومت 12 کیلو اهم
• مقاومت 220 اهم
