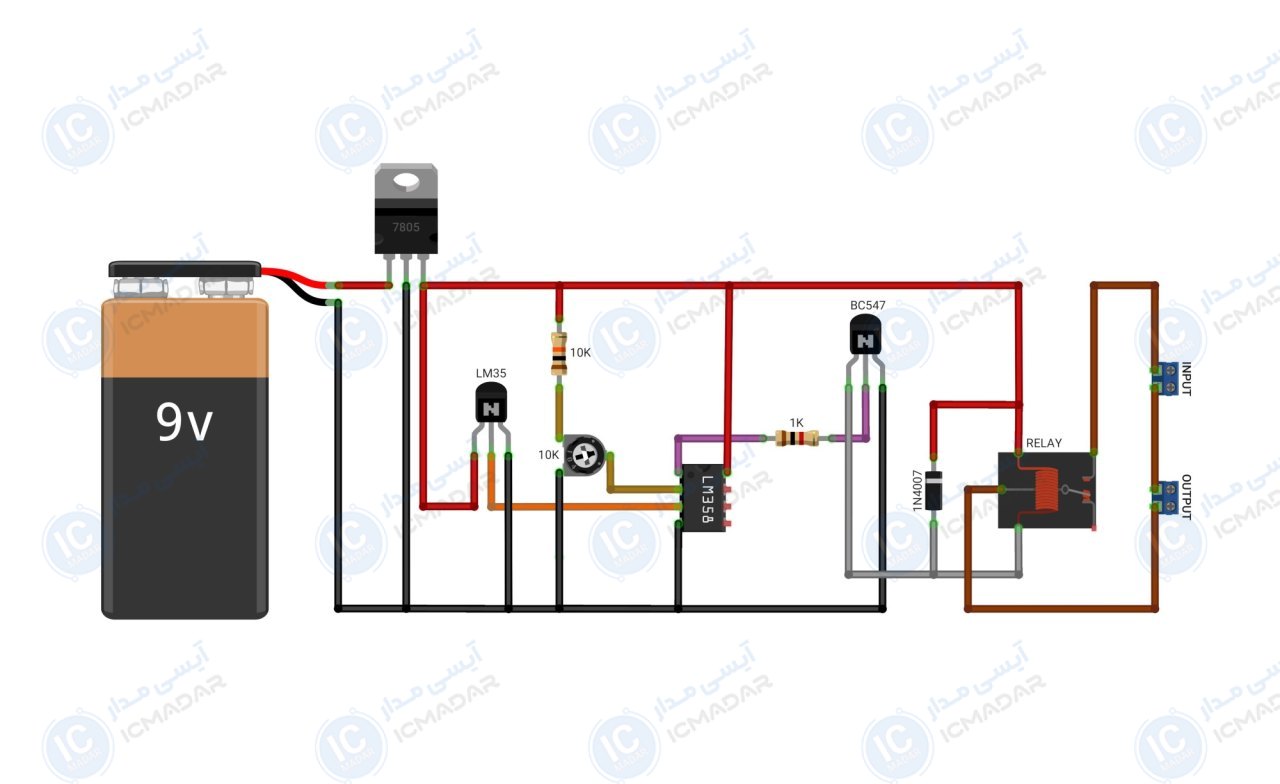

مدار سوئیچ حسگر دما
سیستم کنترل هوشمند تهویه هوا | روشن و خاموش کردن بخاری یا هیتر | حفاظت از دستگاهها در برابر گرما
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلیآمپر
- • سنسور دما : LM35
- • محدوده تنظیم : 0 تا 150 درجه سانتیگراد
- • دقت سنسور: ±0.5 درجه سانتیگراد
- • پاسخدهی مدار : کمتر از 1 ثانیه
- • در حالت بی بار : کمتر از 50 میلیآمپر
- • نوع خروجی : فعالشونده توسط دما
- • پی سی بی : کنترل دما
- • تعداد قطعات : 9 عدد
لیست قطعات
- ایسی 7805
- سنسور دما lM35
- ایسی lM358
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 10 کیلو اهم
- ترانزیستور BC547
- دیود 1N4007
- رله 6 ولت تک کنتاکت 10 آمپر
آشنایی با قطعات مدار
