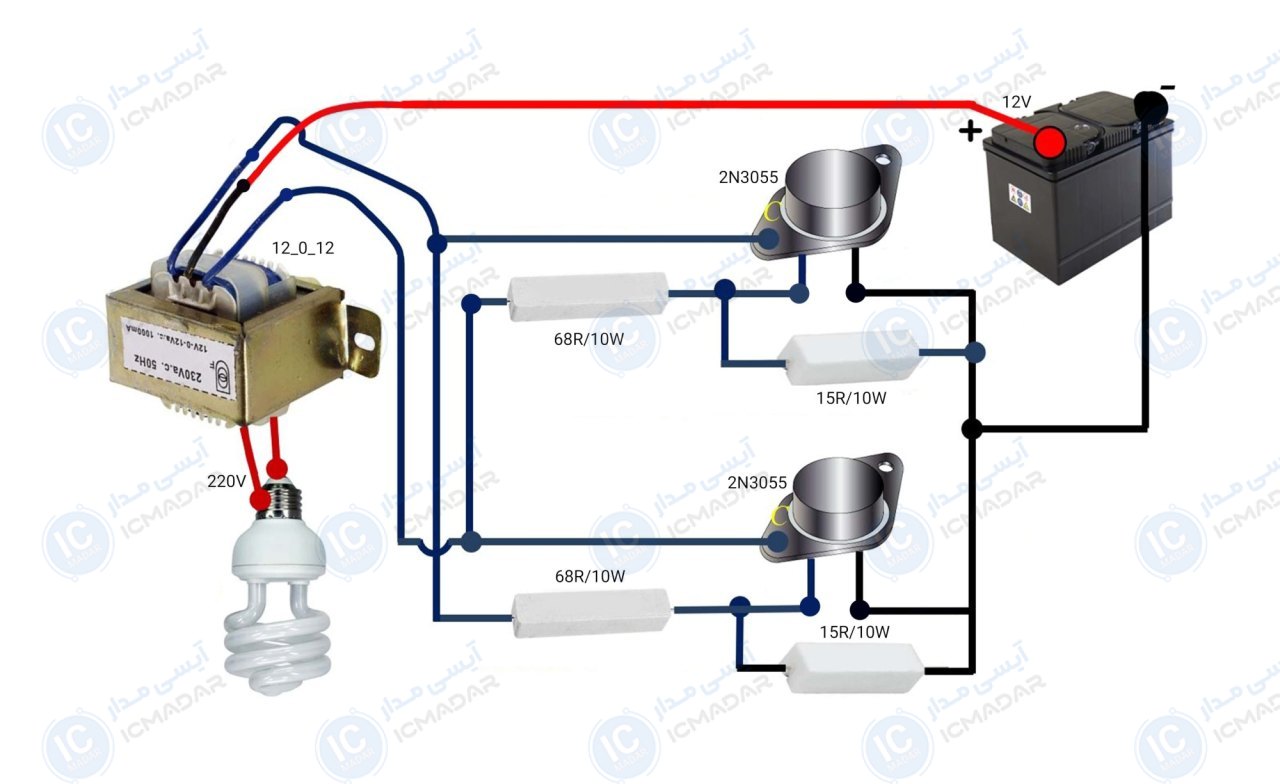

مدار اینورتر 100 وات با 2N3055
تأمین برق لامپهای روشنایی | برقرسانی به دستگاههای کممصرف | سیستمهای روشنایی در کمپینگ
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ خروجی : 230 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 100 وات
- • جریان خروجی : 0.45 آمپر
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : 50/60 هرتز
- • شکل موج : مربعی
- • پی سی بی : 73 در 80 میلیمتر
- • تعداد قطعات : 6 عدد
لیست قطعات
- ترانزیستور 2N3055 دو عدد
- مقاومت 15 اهم 10 وات دو عدد
- مقاومت 68 اهم 10 وات دو عدد
آشنایی با قطعات مدار
